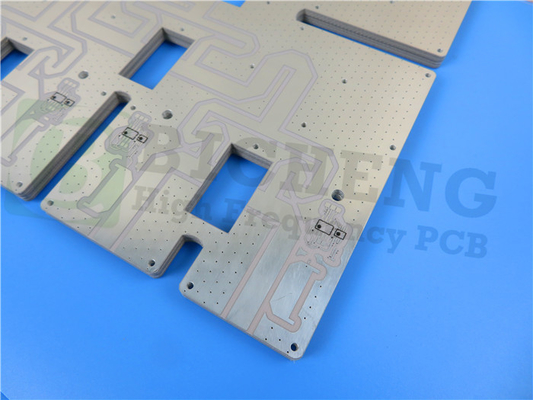

2 couches de PCB RF basées sur un substrat AD350A de 30 mil avec argent par immersion

Il s'agit d'un PCB RF (Radio Frequency) qui utilise le substrat AD350A. Le substrat AD350A est un matériau spécialisé en fibre de verre tissée renforcée, remplie de céramique, composite à base de PTFE.Ce substrat est spécialement conçu pour des applications à haute puissance, offrant une conductivité thermique élevée et un faible coefficient de dilatation thermique (CTE).

Le substrat AD350A présente plusieurs caractéristiques remarquables: il maintient une constante diélectrique bien contrôlée de 3,5 -/- 0,05 à 10 GHz/23 °C, assurant une transmission fiable du signal.Avec une faible tangente de perte de 0.003 à 10 GHz, 23°C @ 50% RH, il minimise la perte de signal et préserve l'intégrité du signal.alors que sa température de décomposition (Td) dépasse 500°CLe matériau possède également un taux d'absorption de l'humidité de 0,1%, conservant ainsi une performance RF constante même dans des environnements humides.Les valeurs contrôlées de l'ETC dans l'axe X (18 ppm/°C)L'axe Y (18 ppm/°C) et l'axe Z (63 ppm/°C) contribuent à des performances fiables et stables.le substrat AD350A offre d'excellentes performances d'intermodulation passive (PIM) avec des valeurs de -159dBC à 30mil et -163dBC à 60milSa conductivité thermique de 0,44 W/m-K facilite une dissipation de chaleur efficace.

Cette pile de PCB se compose de deux couches. Copper_layer_1, d'une épaisseur de 35 μm, sert de première couche. Le substrat AD350A, mesurant 0,762 mm (30 mil) d'épaisseur, est situé au milieu..Enfin, il y a le copper_layer_2, également d'une épaisseur de 35 μm, servant de couche la plus haute.

Les détails de construction de ce circuit imprimé indiquent ses spécifications.Il présente une trace minimale de 4/4 millimètres et une taille minimale de trou de 0.3 mm. Ce PCB n'incorpore pas de vias aveugles. L'épaisseur de la carte finie est de 0,8 mm et le poids du cuivre fini sur les couches extérieures est de 1 oz (1,4 mil). L'épaisseur du placage via est de 20 μm.La finition de surface est obtenue grâce à l'immersion en argent.Il est à noter qu'il n'y a pas d'écran de soie ou de masque de soudure sur ce PCB.

En termes statistiques, ce PCB comprend 54 composants avec un total de 123 plaquettes.tandis que 33 plaquettes sont destinées aux composants de la technologie de montage de surface supérieure (SMT)Le PCB utilise 76 voies pour établir des connexions et supporte trois réseaux.

L'artwork de ce PCB est fourni au format Gerber RS-274-X et il adhère à la norme acceptée de l'IPC-Classe-2.

Ce PCB RF basé sur le substrat AD350A est facilement disponible dans le monde entier.systèmes d'antenne télématique automobile, et les systèmes commerciaux d'antennes radio par satellite.
