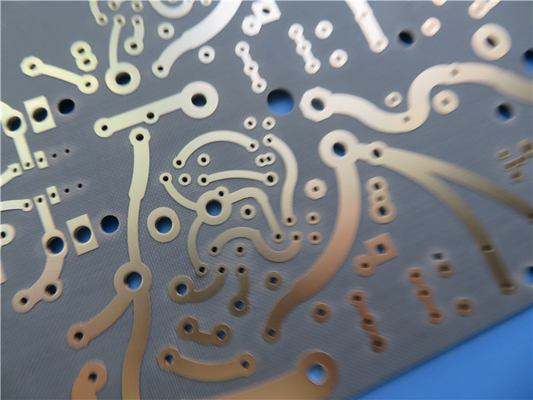

Présentant notre dernier PCB, construit avec le matériau CER-10 exceptionnel, conçu pour offrir des performances et une fiabilité exceptionnelles,ce PCB exploite l'expertise de Taconic dans la technologie de remplissage en céramique et la fibre de verre PTFE revêtueGrâce à sa composition unique, le PCB CER-10 offre une résistance remarquable aux liaisons interlaminaires, une résistance élevée au soudage et une absorption minimale de l'humidité.
Le renforcement en verre tissé dans le matériau CER-10 assure une excellente stabilité dimensionnelle et une résistance à la flexion améliorée.ce qui en fait un choix fiable même dans des environnements thermiques extrêmes.
| Les biens immobiliers | Méthode d'essai | Unité | Valeur | Unité | Valeur |
| Constante diélectrique (nominale) | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.6 | 10 | 10 | ||
| Facteur de dissipation 10 GHz | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5.1 | 0.0035 | 0.0035 | ||
| Absorption de l'humidité | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:6.2.1 | % | 0.02 | % | 0.02 |
| Décomposition diélectrique | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.6 | KV | 44 | KV | 44 |
| Résistance au volume | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1 | Mohm/cm | 2.1 x 108 | Mohm/cm | 2.1 x 108 |
| Résistance de surface | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1 | Je vous en prie. | 1.1 x 109 | Je vous en prie. | 1.1 x 109 |
| Résistance à l'arc | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.1 | Deux secondes | > 180 | Deux secondes | > 180 |
| Résistance à la flexion (MD) | Pour l'utilisation dans les machines à coudre | PSI | 16500 | N/mm2 | 114 |
| Résistance à la flexion (CD) | Pour l'utilisation dans les machines à coudre | PSI | 15500 | N/mm2 | 107 |
| Résistance à la traction (MD) | Pour l'utilisation dans les machines à coudre | PSI | 7700 | N/mm2 | 53 |
| Résistance à la traction (CD) | Pour l'utilisation dans les machines de traitement de l'air | PSI | 6700 | N/mm2 | 46 |
| Résistance à l' écaillage | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.8 | Pounds/pouce linéaire | 9 | N/mm | 1.61 |
| Stabilité dimensionnelle (MD) | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.39 | dans | - Je ne sais pas.0002 | mm/mm | - Je ne sais pas.0002 |
| Stabilité dimensionnelle (CD) | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.39 | dans | - Je ne sais pas.0003 | mm/mm | - Je ne sais pas.0003 |
| Densité (gravité spécifique) | g/cm3 | 3.05 | g/cm3 | 3.05 | |
| Conductivité thermique | Pour l'utilisation dans les machines à coudre | Pour les appareils à moteur électrique | 0.63 | Pour les appareils à moteur électrique | 0.63 |
| ÉTC (x-y) | Pour les appareils à commande numérique | en ppm/°C | 13 à 15 | en ppm/°C | 13 à 15 |
| TEC (z) | Pour les appareils à commande numérique | en ppm/°C | 46 | en ppm/°C | 46 |
| Dégazage (%TML) | Pour les produits de la catégorie 1 | % | 0.02 | % | 0.02 |
| Dégazage (% CVCM) | Pour les produits de la catégorie 1 | % | 0.01 | % | 0.01 |
| Dégazage (% WVR) | Pour les produits de la catégorie 1 | % | 0.01 | % | 0.01 |
| Indice de flammabilité | Les produits | V-0 | V-0 |
doté d'une constante diélectrique de 10 +/- 0,05 à 10 GHz/23°C et d'un facteur de dissipation de 0,0035 à 10 GHz/23°C, le PCB CER-10 garantit une transmission de signal précise et efficace,minimiser les pertes de signalSa conductivité thermique de 0,63 W/mK permet une dissipation thermique efficace, permettant au PCB de fonctionner de manière optimale dans des conditions thermiques exigeantes.
L'un des principaux avantages du stratifié CER-10 est son faible taux d'absorption d'humidité de 0,02%, ce qui garantit que le PCB reste durable et fiable, même dans des environnements humides,tout en maintenant des propriétés électriques constantes au fil du tempsEn outre, le matériau CER-10 présente un coefficient de dilatation thermique (CTE) de 13 ppm/°C sur l'axe X, de 15 ppm/°C sur l'axe Y et de 46 ppm/°C sur l'axe Z,offrant une excellente stabilité dimensionnelle et des performances fiables de perforation.
Les propriétés exceptionnelles du substrat CER-10 apportent une gamme d'avantages à vos conceptions électroniques.la faible absorption de l'humidité protège contre les dommages potentielsLa stabilité dimensionnelle améliorée et la faible expansion de l'axe Z contribuent à l'intégrité à long terme du PCB, ce qui le rend adapté à diverses applications.
Avec une DK stable sur la fréquence et la capacité de gérer des environnements thermiques extrêmes, le PCB CER-10 ouvre des possibilités de miniaturisation des circuits,permettant une utilisation optimale de l'espace dans vos conceptionsEn outre, le renforcement en verre tissé augmente la résistance à la flexion du PCB, ce qui lui confère une élasticité et une durabilité suffisantes pour résister aux contraintes mécaniques.
Ce PCB est construit comme un PCB rigide à 2 couches avec une couche de cuivre d'une épaisseur de 35 μm des deux côtés.fournir une base fiable pour vos ensembles électroniquesLes dimensions de la carte mesurent 95 mm x 89 mm, offrant un espace suffisant pour la conception de circuits.faciliter le placement et l'assemblage efficaces des composants.
| Matériau du PCB: | Laminat en céramique organique à base de renforcement en verre tissé. |
| Nom: | Le CER-10 |
| Constante diélectrique: | 10 |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | 25 mil (0,635 mm), 30 mil (0,762 mm), 47 mil (1,194 mm), 50 mil (1,27 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent par immersion, l'étain par immersion et l'OSP, etc. |
En termes de finition, ce PCB a une épaisseur de carte finie de 0,8 mm et un poids de Cu fini de 1 oz (1,4 mil) sur les couches extérieures.Les voies ont une épaisseur de revêtement de 20 μm pour des connexions électriques fiablesLa finition de surface est un or d'immersion, qui offre une excellente soudabilité et une résistance à la corrosion.le fond de sérigraphie n'est pas inclusLes masques de soudage supérieur et inférieur ne sont pas non plus appliqués, ce qui permet un soudage personnalisé et un retrait selon les besoins.
Chaque PCB est soumis à un test électrique à 100% avant expédition, assurant une qualité et une fiabilité exceptionnelles.une norme largement acceptée dans l'industrieCe PCB est conforme aux normes IPC-Classe 2, répondant aux exigences de fabrication de haute qualité.
Ce PCB est disponible dans le monde entier, ce qui le rend accessible aux clients du monde entier.Filtres et couplesDécouvrez la puissance du PCB CER-10 dans vos projets électroniques.et libérer le plein potentiel de vos conceptions avec ses performances et sa fiabilité exceptionnelles.
