| Mettre en évidence: | Les circuits imprimés rigides à 2 couches,20 millilitres de plaque de PCB RF en argent,Plaques de circuits rigides de PCB |
||
|---|---|---|---|
Présentation de notre PCB nouvellement livré construit sur le matériau CLTE-XT de Rogers, fourni pour fournir des performances et une fiabilité exceptionnelles.PTFECette composition unique offre la plus faible perte d'insertion, une tangente de perte améliorée et une stabilité dimensionnelle supérieure dans sa catégorie.
Le circuit imprimé CLTE-XT est doté d'une constante diélectrique (DK) de 2,94 à 10 GHz, 23°C @ 50% RH, assurant une transmission précise du signal et minimisant la perte de signal.23°C @ 50% de HRC, ce PCB offre une excellente intégrité du signal, en maintenant la qualité de vos signaux électriques.
| Propriétés | Le code de l'équipe | Unités | Conditions d'essai | Méthode d'essai | |
| Propriétés électriques | |||||
| Constante diélectrique | 2.94 | - | 23 ̊C @ 50% de la température ambiante | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Facteur de dissipation | 0.0010 | - | 23 ̊C @ 50% de la température ambiante | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Constante diélectrique (conception) | 2.93 | - | C-24/23/50 Le gouvernement fédéral | 10 GHz | Longueur de phase différentielle de microstrip |
| Coefficient thermique de la constante diélectrique | - 8 ans | en ppm/ ̊C | -50°C à 150°C | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Résistance au volume | 4.25x10⁸ | Pour les produits chimiques: | C-96/35/90 Le gouvernement fédéral | - | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Résistance de surface | 2.49x10⁸ | Je vous en prie. | C-96/35/90 Le gouvernement fédéral | - | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Resistance électrique (résistance diélectrique) | 1000 | V/mil | - | - | IPC TM-650 2. Les produits de base sont les suivants:5.6.2 |
| Décomposition diélectrique | 58 | KV | D-48/50 | Direction X/Y | IPC TM-650 2. Les produits de base sont les suivants:5.6 |
| PIM (uniquement pour l'antenne) | - | dBc | - | 50 ohms 0.060 " |
43 dBm à 1900 MHz |
| Propriétés thermiques | |||||
| Température de décomposition (Td) | 539 | ̊C | 2 heures @ 105 ̊C | 5% de perte de poids | IPC TM-650 2. Les produits de base sont les suivants:3.40 |
| Coefficient de dilatation thermique - x | 12.7 | en ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Coefficient de dilatation thermique - y | 13.7 | en ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Coefficient de dilatation thermique - z | 40.8 | en ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Conductivité thermique | 0.56 | W/(m.K) | - | direction z | Pour les appareils de traitement de l'air |
| Il est temps de délaminer | > 60 | minutes | tel que reçu | 288 ̊C | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| Propriétés mécaniques | |||||
| Résistance à la peeling du cuivre après stress thermique | 1.7 (9) |
N/mm (lb/in) | 10s @ 288 ̊C | Foil de 35 μm | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| Résistance à la flexion (MD, CMD) | 40.7- Je vous en prie.0 (voir paragraphe 5).9, 5.8) |
MPa (ksi) | 25 ̊CJe ne sais pas. 3 ̊C | - | Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la traction (MD, CMD) | 29.0- Je vous en prie.5 (4. Les États membres2, 3.7) |
MPa (ksi) | Le nombre de sièges est le suivant: | - | Pour l'aéronef |
| Module flexible (MD. CMD) | 3247, 3261 Le nombre d'étudiants |
MPa (ksi) | 25CJe ne sais pas. 3C | - | Pour l'utilisation dans les machines de traitement de l'air |
| Stabilité dimensionnelle (MD, CMD) | - Je ne sais pas.37- Je suis désolé.67 | mm/m | 4 heures à 105 ̊C | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.39a |
| Propriétés physiques | |||||
| Intégrabilité | V-0 | - | - | C48/23/50 et C168/70 | Les produits |
| Absorption de l'humidité | 0.02 | % | E1/105+D24/23 | - | IPC TM-650 2. Les produits de base sont les suivants:6.2.1 |
| Densité | 2.17 | g/cm3 | C-24/23/50 Le gouvernement fédéral | - | Pour les appareils à commande numérique |
| Capacité thermique spécifique | 0.61 | J/g ̊K | 2 heures à 105 ̊C | - | Pour l'utilisation dans les machines à coudre |
| La NASA dégagée | 0.02 / 0.00 | % | L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique. | Pour l'utilisation dans les machines de traitement de l'air | |
L'un des avantages les plus remarquables du matériau CLTE-XT est sa stabilité dimensionnelle. Il présente un faible coefficient de dilatation thermique (CTE) avec un CTE sur l'axe X de 12,7 ppm/°C, sur l'axe Y de 13.7 ppm/°CCette stabilité dimensionnelle assure la fiabilité et l'intégrité du PCB, même dans des conditions de température variables.
Les circuits imprimés CLTE-XT offrent de nombreux avantages pour les conceptions électroniques.vous pouvez compter sur des résultats cohérents à travers plusieurs séries de productionEn outre, le matériau CLTE-XT réduit les pertes de circuit sans compromettre la stabilité dimensionnelle, ce qui conduit à des performances optimisées.Sa constante diélectrique stable avec les changements de température réduit également le stress sur les dispositifs actifs en céramique, améliorant leur fiabilité.

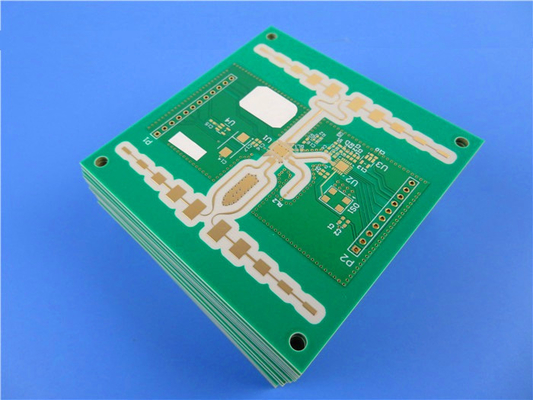

Ce PCB est une carte rigide à deux couches avec une couche de cuivre d'une épaisseur de 35 μm des deux côtés.fournir suffisamment d'espace pour votre conception de circuitAvec une trace minimale de 4/5 millimètres et une taille minimale de trou de 0,4 mm, vous pouvez réaliser un routage complexe et précis, permettant un placement et un assemblage efficaces des composants.
| Matériau de PCB: | Composite en céramique/PTFE pour micro-ondes |
| Nom: | Le code de l'équipe |
| Constante diélectrique: | 2.94 |
| Nombre de couches: | PCB à une seule face, PCB à double face, PCB multicouche, PCB hybride |
| Épaisseur diélectrique: | 5.1mil ((0,130mm), 9.4mil (0,239mm), 20mil (0,508mm), 25mil ((0,635mm), 30mil ((0,762mm), 40mil ((1,016mm), 45mil ((1,143mm), 59mil ((1,499mm), 60mil ((1,524mm) |
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, rouge, jaune, etc. |
| Finition de surface: | L'or par immersion, le HASL, l'argent par immersion, l'étain par immersion, l'ENEPIG, le cuivre nu, l'OSP, l'or pur plaqué, etc. |
Ce PCB a une épaisseur de carte finie de 0,6 mm et un poids de cuivre fini de 1 oz (1,4 mil) sur les couches extérieures.La finition de la surface est en argent d'immersion, offrant une excellente soudabilité et une résistance à la corrosion.
Le revêtement de soie supérieur est blanc, ce qui facilite l'identification des composants. Le revêtement de soie inférieur n'est pas inclus pour un aspect propre et professionnel. Le masque de soudure supérieur est vert.pendant que le masque de soudure inférieur n'est pas appliqué, permettant une soudure personnalisée et un retraitement au besoin.
Pour garantir une qualité et une fiabilité exceptionnelles, chaque PCB est soumis à un test électrique à 100% avant expédition.une norme largement acceptée dans l'industrieLe PCB CLTE-XT répond aux normes IPC-Classe 2, assurant une fabrication de haute qualité.
Le circuit imprimé CLTE-XT est disponible dans le monde entier, assurant ainsi l'accessibilité pour les clients du monde entier.y compris les systèmes avancés d'assistance au conducteur (ADAS), les antennes à patch, les antennes à réseau phasé et les amplificateurs de puissance.
Experience the superior performance and reliability of the CLTE-XT PCB in your electronic projects and unlock the full potential of your designs with its exceptional signal integrity and dimensional stability.
