| Surligner: | Plaques rigides de PCB RF,Plaques rigides à double couche,Plaque de circuits imprimés RF avec ENEPIG |
||
|---|---|---|---|

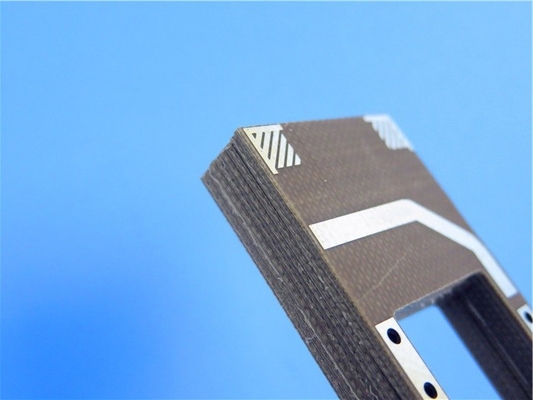

Le nouveau PCB RF est construit sur des substrats 31mil rogers DiClad 870, conçus pour atteindre des constantes diélectriques plus faibles.le PCB DiClad 870 offre des propriétés électriques exceptionnelles pour un large éventail d'applicationsIl utilise une composition unique de fibre de verre tissée et un rapport plus élevé de teneur en PTFE,résultant en des constantes diélectriques (Dk) et des facteurs de dissipation réduits par rapport aux autres stratifiés de la série DiClad, tout en conservant une épaisseur similaire.
Principales caractéristiques:
Le PCB DiClad 870 se distingue par son DK impressionnant de 2,33 à la fois à 10 GHz et à 1 MHz, 50% RH.il présente un facteur de dissipation exceptionnellement faible de seulement 00,0013 à 10 GHz et 0,0009 à 1 MHz, 50% RH, offrant une perte de signal minimale.
Les fluctuations de température ne sont pas préoccupantes car le PCB DiClad 870 offre un coefficient de température DK (TcDK) de -161 ppm/°C. Il couvre une large plage de température de -10 à 140°C à 10 GHz,assurer des performances stables même dans des conditions environnementales variables.
Les problèmes liés à l'humidité sont minimisés avec ce PCB, grâce à son taux d'absorption d'humidité de seulement 0,02%; cette résistance exceptionnelle à l'humidité garantit un fonctionnement fiable dans divers environnements.
Le PCB DiClad 870 démontre une excellente stabilité dimensionnelle avec un coefficient d'expansion thermique (CTE) de 17 ppm/°C sur l'axe X, 29 ppm/°C sur l'axe Y et 217 ppm/°C sur l'axe Z.Cette stabilité garantit des performances précises et une fiabilité.
| Paramètre | Valeur |
| Nombre de couches | 1 à 32 |
| Matériaux de substrat | Pour les appareils de traitement des eaux usées, il convient d'utiliser les méthodes suivantes: RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;;RT/duroïde 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94Je vous en prie.0Je vous en prie.2Je vous en prie.38Je vous en prie.5- Je vous en prie, DK4.0- Je vous en prie, DK4.4Je vous en prie, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240;Le nombre de points de contrôle est le suivant:, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 (Tg élevé S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.), FR-4 CTI élevé> 600V; Polyimide, PET; Noyau métallique, etc. |
| Taille maximale | Test en vol: 900*600 mm, test de fixation 460*380 mm, aucun test 1100*600 mm |
| Tolérance du tableau de bord | Pour les véhicules à moteur à combustion |
| Épaisseur des PCB | 0- 0,3937 " (0,40 mm à 10,00 mm) |
| Tolérance d'épaisseur ((T≥0,8 mm) | ± 8% |
| Tolérance d'épaisseur ((t<0,8 mm) | ± 10% |
| Épaisseur de la couche d'isolation | 0.00295" - 0.1969" (0.075mm - 5.00mm) Il est très facile de trouver un bon produit. |
| Piste minimale | 0.003" (0,075 mm) |
| Espace minimum | 0.003" (0,075 mm) |
| Épaisseur extérieure du cuivre | Pour les appareils à combustion interne |
| Épaisseur interne du cuivre | 17 μm à 350 μm (0,5 oz à 10 oz) |
| Forage de trou (mécanique) | 0.0079 " - 0,25 " (0,2 mm - 6,35 mm) |
| Le trou est terminé (mécanique) | 0.0039" à 0.248" |
| DiamètreTolérance (mécanique) | 0.00295 " (0,075 mm) |
| Enregistrement (mécanique) | 0.00197 " (0,05 mm) |
| Ratio d'aspect | 12:1 |
| Type de masque de soudure | LPI |
| Le pont Min Soldermask | 0.00315 " (0,08 mm) |
| Dégagement minimum du masque de soudure | 0.00197 " (0,05 mm) |
| Connectez-vous par Diamètre | 0- 0,0236 " (0,25 mm - 0,60 mm) |
| Tolérance de contrôle de l'impédance | ± 10% |
| Finition de surface | HASL, HASL LF, ENIG, étain immersion, argent immersion, OSP, doigt d'or, plaqué en or pur, etc. |
Principaux avantages:
Avec une tangente de perte extrêmement faible, le PCB DiClad 870 offre une qualité de signal améliorée et une distorsion de signal réduite.
L'excellente stabilité dimensionnelle du PCB garantit une performance précise, ce qui le rend adapté aux applications nécessitant une grande précision et une fiabilité dans le temps.
La cohérence est la clé, et c'est exactement ce que le PCB DiClad 870 offre.permettant des performances fiables et prévisibles dans divers systèmes électroniques.
Le PCB DiClad 870 maintient des propriétés électriques très uniformes sur différentes fréquences.indépendamment de la fréquence de fonctionnement.
La fiabilité et la durabilité sont cruciales, et le PCB DiClad 870 offre des performances sur les deux fronts.
La résistance aux produits chimiques est un autre avantage du PCB DiClad 870.
En ce qui concerne l'absorption de l'humidité, le PCB DiClad 870 affiche le taux le plus bas parmi les composites à base de PTFE.en particulier dans les environnements humides.
Les valeurs de DK stables du PCB DiClad 870 sur une large plage de fréquences le rendent adapté aux applications nécessitant des performances constantes sur différentes fréquences.Cela garantit un fonctionnement fiable dans un large éventail d'applications.
La faible valeur DK du PCB DiClad 870 permet une largeur de ligne plus large, réduisant les pertes d'insertion et permettant une transmission de signal plus efficace.
Le dépôt de PCB:
Ce PCB est un PCB rigide à deux couches avec l'empilement suivant:
- Couche de cuivre 1: 35 μm
- DiClad 870: 0,787 mm (31 mil)
- Couche de cuivre 2: 35 μm
La dimension de ce PCB est de 174 mm x 44,5 mm (1 pièce), avec une tolérance de +/- 0,15 mm. Il supporte une trace/espace minimale de 4/4 mil et une taille de trou minimale de 0,25 mm.L'épaisseur de la planche finie est de 0.8 mm, avec un poids de cuivre fini de 1 oz (1,4 mil) pour les couches extérieures.Les couches supérieure et inférieure sont constituées d'une sérigraphie blanche et d'un masque de soudure vertAvant expédition, chaque PCB subit un test électrique à 100% pour assurer la qualité.
Ce circuit imprimé comporte 42 composants et un total de 103 plaquettes. Il comprend 68 plaquettes à travers le trou, 35 plaquettes SMT supérieures et 0 plaquettes SMT inférieures. Il existe 73 voies et 3 filets.
Ce circuit imprimé accepte le format d'affichage Gerber RS-274-X, assurant la compatibilité avec les outils de conception standard.
Ce PCB est conforme aux normes IPC-Classe 2, garantissant des processus de fabrication de haute qualité et des performances fiables.
Le circuit imprimé DiClad 870 est disponible pour la distribution dans le monde entier, offrant une accessibilité aux clients du monde entier.
Applications typiques:
Le PCB DiClad 870 est conçu pour exceller dans diverses applications, notamment:
- Réseaux d'alimentation radar
- Réseaux commerciaux de réseaux de réseau en phase
- Antennes de station de base à faible perte
- Systèmes de guidage
- Antennes radio numériques
- Filtres, couples et amplificateurs à faible bruit (LNA)
Découvrez des performances supérieures et une fiabilité exceptionnelle avec le PCB DiClad 870.Ses performances avancées et ses excellentes propriétés électriques en font le choix idéal pour des applications électroniques exigeantes.
