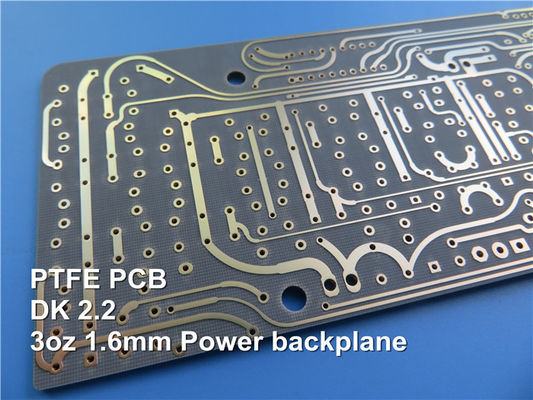

60mil F4BM220 PCB à haute fréquence Circuit d'or à immersion double face

60mil F4BM220 PCB à haute fréquence Circuit d'or à immersion double face

Nombre De Pièces: 1 PCS
Prix: USD9.99/PCS-99.99/PCS
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Mettre en évidence:

Plaque de circuits imprimés RF en or par immersion

,

Plaque de PCB à haute fréquence 60 mil

,

Carte à haute fréquence de carte PCB

Description du produit

Présentation de notre PCB RF nouvellement livré, spécialement conçu pour les applications haute fréquence et construit en utilisant le matériau avancé F4BM220.Cette carte de circuit imprimé de pointe combine de la résine de polytétrafluoroéthylèneAvec ses performances électriques exceptionnelles, il est capable d'utiliser des matériaux de haute qualité.le PCB RF F4BM220 offre une plage plus large de constante diélectriqueIl s'agit d'un produit de remplacement excellent pour des produits étrangers similaires.



Fabriqué avec une feuille de cuivre ED tournante vers l'avant pour le revêtement, le PCB RF F4BM220 est spécialement conçu pour les applications qui ne nécessitent pas d'indicateurs PIM (intermodulation passive),assurer une performance optimale des systèmes RF.



Les stratifiés de la série F4BM220 utilisent un réglage précis de la constante diélectrique en modifiant le rapport entre le polytétrafluoroéthylène et le tissu en fibre de verre.Cette technique permet non seulement de réduire les pertes, mais aussi d'améliorer la stabilité dimensionnelle du matériauÀ mesure que la constante diélectrique augmente, la proportion de fibre de verre augmente également, ce qui entraîne une meilleure stabilité dimensionnelle, un coefficient de dilatation thermique plus faible,une meilleure résistance aux fluctuations de température, et une perte diélectrique accrue.



Fiche de données du PTFE

Nom Condition d'essai Unité Valeur
Densité État normal g/cm3 2.1 ¢2.35
Absorption de l'humidité Trempage dans l'eau distillée à 20 ± 2 °C pendant 24 heures % ≤ 002
Température de fonctionnement Chambre à haute et basse température °C -50°C+260°C
Conductivité thermique   Pour les appareils électroniques 0.8
ETC (typique) 0 ̊100°C (r:2.1 à 2.3) en ppm/°C 25 (x)
34 ((y)
252 ((z)
ETC (typique) 0 ̊100°C (r:2.3 à 2.9) en ppm/°C 14 (x)
21 (y)
173 ((z)
ETC (typique) 0 ̊100°C (r:2.9 à 3.5) en ppm/°C 12 (x)
15 (y)
95 ((z)
Facteur de rétrécissement 2 heures dans de l'eau bouillante % 0.0002
Résistance de surface 500 V de courant continu État normal M·Ω ≥ 1 × 104
Humidité et température constantes ≥ 1 × 103
Résistance au volume État normal MΩ.cm ≥ 1 × 106
Humidité et température constantes ≥ 1 × 105
Résistance des broches 500 V de courant continu État normal ≥ 1 × 105
Humidité et température constantes ≥ 1 × 103
Résistance diélectrique de surface État normal Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 utilisé. ≥ 1.2
Humidité et température constantes ≥ 1.1
Constante diélectrique 10 GHz ér 2.20,2.55,2.65,3.0,3.5 (± 2%)
Facteur de dissipation 10 GHz Tgδ 2.2 ≤ 7 × 10- 4
2.55 à 2.65 ≤ 1 × 10- 3
3.0 à 3.5 ≤ 1,5 × 10- 3



Principales caractéristiques:

- une constante diélectrique de 2,2 avec une tolérance serrée de 0,04 à 10 GHz/23°C.
- Tangente de perte ultra-faible de 0,001 à 10 GHz.
- coefficient de température de la constante diélectrique (TCDk) de -142 ppm/°C.
- Taux d'absorption de l'humidité de 0,08%.
- Coefficient de dilatation thermique (CTE) dans l'axe X de 25 ppm/°C, dans l'axe Y de 34 ppm/°C et dans l'axe Z de 240 ppm/°C.



Principaux avantages:

- Intégrité supérieure du signal grâce à la faible tangente de perte.
- Options de taille diversifiées et économies de coûts.
- Excellente résistance aux rayonnements et faible émission d'échappement.
- Prêt pour la commercialisation, la production de masse, et offre des performances à coût élevé.



Les spécifications des PCB:

Ce PCB RF est un PCB rigide à deux couches avec l'empilement suivant:

- Couche de cuivre 1: 35 μm
- F4BM220: 1,524 mm (60 mil)
- Couche de cuivre 2: 35 μm



Matériau du PCB: PTFE revêtu de fibres de verre
Le code: F4BM-1/2 (série familiale)
Constante diélectrique: 2.2, 2.55, 2.65,
  3.0 et 3.5
Nombre de couches: 1 couche, 2 couches et multicouches
Poids en cuivre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm)
Épaisseur du PCB: 025 mm, 0,5 mm, 0,8 mm, 1,0 mm, 1,5 mm, 2,0 mm,3.0 mm, 4.0 mm, 5.0 mm, 6.0 mm, 8.0 mm, 10.0 mm, 12.0 mm
Taille des PCB: ≤ 400 mm x 500 mm
Masque de soudure: Vert, noir, bleu, jaune, rouge, etc.
Finition de surface: Le cuivre nu, le HASL, l'ENIG, l'argent, l'OSP, etc.



Pour répondre aux exigences des applications RF, ce PCB a une dimension de carte de 392 mm x 256 mm (1 pièce) avec une tolérance de +/- 0,15 mm.Il prend en charge une trace minimale de 7/6 mils et une taille minimale de trou de 0.3 mm. Ce PCB a une épaisseur de carte finie de 1,6 mm et un poids de cuivre fini de 2 oz (2,8 mil) pour les couches extérieures.Il est doté d'une finition de surface dorée d'immersion et n'inclut pas de sérigraphie supérieure ou inférieure ou de masque de soudurePour assurer la qualité, chaque PCB est soumis à un test électrique à 100% avant expédition.



Applications:

Ce circuit imprimé est spécialement conçu pour les applications à haute fréquence, ce qui le rend idéal pour divers systèmes RF, y compris les communications par micro-ondes, radar et satellite.Il est bien adapté pour une utilisation dans les changements de phase, composants passifs, diviseurs de puissance, couples, combinateurs, réseaux d'alimentation, antennes phasées et antennes de stations de base.



Découvrez des performances électriques et une fiabilité exceptionnelles avec le PCB RF F4BM220.et la stabilité améliorée en font le choix parfait pour les applications RF exigeantes dans un large éventail d'industries.
