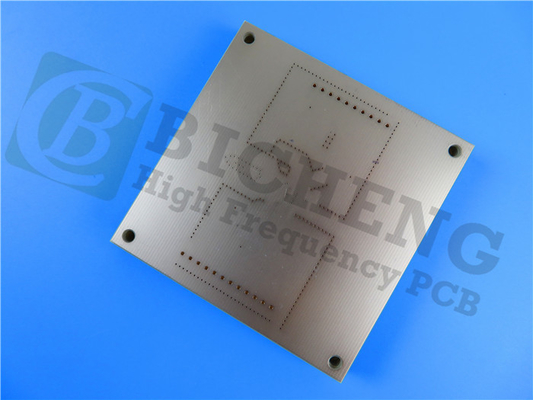

Nous vous présentons notre nouveau PCB fabriqué à partir de substrat RO306.
RO3006 Introduction:
Les stratifiés Rogers RO3006 sont des matériaux de circuits avancés qui utilisent des composites PTFE remplis de céramique.Ces matériaux sont spécialement conçus pour offrir une stabilité exceptionnelle dans les propriétés électriques et mécaniquesUne caractéristique remarquable du RO3006 est sa capacité à maintenir une constante diélectrique stable (Dk) sur une large plage de températures.Cette caractéristique élimine le changement d'étape de Dk qui est généralement observé dans les matériaux en verre PTFE à température ambiante.
Caractéristiques:
Les stratifiés RO3006 de Rogers sont constitués de composites PTFE remplis de céramique. Ces matériaux présentent une constante diélectrique de 6,15 +/- 0,15 à 10 GHz et 23 °C, ainsi qu'un faible facteur de dissipation de 0.002 à la même fréquence et à la même températureAvec une température de décomposition thermique supérieure à 500°C, le RO3006 présente une excellente stabilité thermique.faciliter un transfert de chaleur efficaceEn ce qui concerne l'absorption d'humidité, RO3006 présente un taux de décharge de 0,02%. En outre, le coefficient de dilatation thermique du matériau varie de 17 ppm/°C à 24 ppm/°C (-55 à 288 °C) dans les X, Y,et les axes Z.
Les avantages:
Les stratifiés RO3006 offrent des propriétés mécaniques uniformes sur une gamme de constantes diélectriques, ce qui les rend idéaux pour les conceptions de cartes multicouches nécessitant différentes constantes diélectriques.Ces stratifiés sont également compatibles avec des conceptions hybrides impliquant des panneaux multicouches en verre époxyUn autre avantage du RO3006 est son faible coefficient de dilatation en plan, qui correspond à celui du cuivre.Cette caractéristique améliore la fiabilité des ensembles montés en surface et les rend adaptés aux applications sensibles aux changements de températureEn outre, RO3006 présente une excellente stabilité dimensionnelle. Le processus de fabrication en volume utilisé pour ces stratifiés garantit un prix économique, ce qui en fait un choix rentable.
| RO3006 Valeur typique | |||||
| Les biens immobiliers | Rubriques concernant les produits | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 6.15 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 6.5 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.002 | Z | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | |
| Coefficient thermique de ε | - 262 | Z | en ppm/°C | 10 GHz -50°C à 150°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 |
| Stabilité dimensionnelle | 0.27 0.15 |
X Y |
mm/m | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:2.4 |
| Résistance au volume | 105 | MΩ.cm | - Je ne sais pas. | IPC 2.5.17.1 | |
| Résistance de surface | 105 | MΩ | - Je ne sais pas. | IPC 2.5.17.1 | |
| Module de traction | 1498 1293 |
X Y |
MPa | 23°C | Pour l'utilisation dans les machines à coudre |
| Absorption de l'humidité | 0.02 | % | D48/50 | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:6.2.1 | |
| Température spécifique | 0.86 | j/g/k | Calculé | ||
| Conductivité thermique | 0.79 | R/M/K | 50°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique (-55 à 288°C) |
17 17 24 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.4.1 |
| Td | 500 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Densité | 2.6 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 7.1 | Je vous en prie. | 1 oz, EDC après la soudure flottante | IPC-TM 2.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Détails de l'empilement et de la construction des PCB:

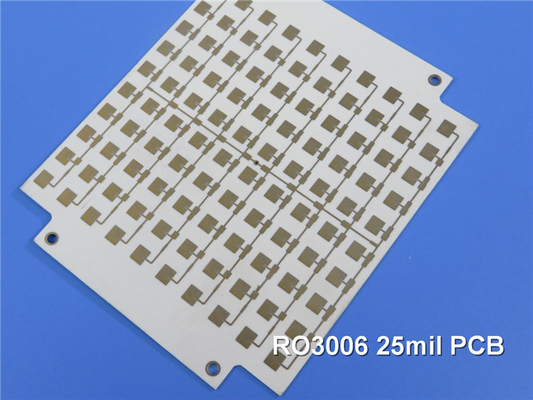

Pour ce PCB rigide à deux couches, l'empilement se compose d'une couche de cuivre d'une épaisseur de 35 μm, suivie du substrat RO3006 d'une épaisseur de 25 mil (0,635 mm),une couche de cuivre d'une épaisseur de 35 μm.
Les détails de construction du PCB comprennent une taille de carte de 30 mm x 37 mm pour une seule pièce.Il n' y a pas de voies aveugles dans cette configurationL'épaisseur du panneau fini est de 0,8 mm et les couches de cuivre extérieures ont un poids de 1 oz (1,4 mil).et la sérigraphie supérieure est blancheIl n'y a pas non plus de masque de soudure sur les couches supérieures ou inférieures. Avant expédition, un test électrique à 100% est effectué pour assurer la qualité.
Statistiques sur les PCB:
En termes de statistiques de PCB, cette configuration comprend 15 composants et un total de 50 plaquettes.Il n'y a pas de plaquettes SMT en basCette conception de PCB intègre 38 voies et se compose de 2 filets.
Art et normes:
Le type d'artwork fourni pour cette conception de PCB est le Gerber RS-274-X, une norme largement acceptée dans l'industrie.assurer le respect des exigences en matière de qualité et de performance.
Disponibilité et utilisations typiques:
Les stratifiés RO3006 sont disponibles dans le monde entier, ce qui les rend accessibles à divers marchés.Ils sont particulièrement adaptés aux applications de radar automobile, les antennes satellites de positionnement global, les systèmes de télécommunications cellulaires (y compris les amplificateurs de puissance et les antennes), les antennes à patch pour les communications sans fil, les satellites de diffusion directe,systèmes de câbles pour la liaison de donnéesLeurs propriétés électriques et mécaniques exceptionnelles les rendent polyvalents et fiables pour un large éventail d'applications.
