| Mettre en évidence: | Laminés de PCB RF,PCB RF à double face de 10 mil,Plaque de PCB à haute fréquence RF |
||
|---|---|---|---|

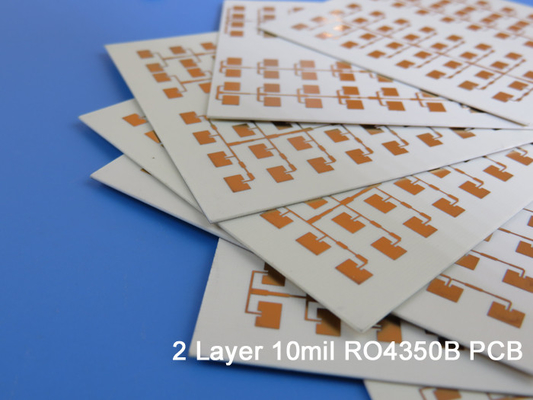

Nous sommes ravis de partager avec vous notre PCB RF nouvellement livré.une solution de pointe qui combine les performances électriques du PTFE/du verre tissé avec la facilité de fabrication des matériaux époxy/verreDéveloppés par Rogers Corporation, les stratifiés RO4350B offrent un contrôle exceptionnel de la constante diélectrique (Dk) tout en conservant des caractéristiques de faible perte.Ces matériaux avancés offrent une alternative rentable aux stratifiés micro-ondes classiques, éliminant le besoin de traitements spéciaux des trous et de procédures de manutention généralement associés aux matériaux à base de PTFE.les rendant adaptés aux dispositifs actifs et aux conceptions RF de haute puissance.
| RO4350B Valeur typique | |||||
| Les biens immobiliers | RO4350B | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.48 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.66 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation | 0.0037 0.0031 |
Z | 10 GHz ou 23°C 2.5 GHz ou 23°C |
IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | |
| Coefficient thermique de ε | + 50 | Z | en ppm/°C | -50°C à 150°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 |
| Résistance au volume | 1.2 x 1010 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1 | |
| Résistance de surface | 5.7 x 109 | MΩ | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1 | |
| La résistance électrique | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51 mm ((0.020 ") | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.6.2 |
| Module de traction | 16, 767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 économie | Pour l'utilisation dans les machines à coudre |
| Résistance à la traction | Le montant de l'aide est fixé à: Les États membres |
X Y |
MPa (ksi) | NT1 économie | Pour l'utilisation dans les machines à coudre |
| Résistance à la flexion | 255 (37) |
MPa Je ne sais pas. |
IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.4 | ||
| Stabilité dimensionnelle | Le taux de dépôt5 | X, Y | mm/m (mil/pouce) |
après extraction + E2/150°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.39A |
| Coefficient de dilatation thermique | 10 12 32 |
X Y Z |
en ppm/°C | -55°C à 288°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.41 |
| Tg | > 280 | °C TMA | Une | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.24.3 | |
| Td | 390 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Conductivité thermique | 0.69 | Le numéro de série | 80°C | Pour l'utilisation dans les machines à coudre | |
| Absorption de l'humidité | 0.06 | % | 48 heures d'immersion 0,060 " échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 1.86 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 0.88 (5.0) |
N/mm - Je ne sais pas. |
après la soudure flottant 1 oz. Folie de CED |
IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.8 | |
| Intégrabilité | (3) V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Caractéristiques:
Les stratifiés RO4350B possèdent des caractéristiques remarquables qui en font un choix idéal pour les applications à haute fréquence.0037 sur la même fréquenceEn outre, la conductivité thermique de 0,69 W/m/°K assure une dissipation thermique efficace.Leur coefficient de dilatation thermique (CTE) est de 10 ppm/°C sur l'axe X, 12 ppm/°C sur l'axe Y et 32 ppm/°C sur l'axe Z, assurant une stabilité sur les variations de température.les stratifiés RO4350B présentent une résistance thermique exceptionnelle.
Les avantages:
Les stratifiés RO4350B offrent une multitude d'avantages qui les distinguent des autres matériaux du marché:
1Faible tolérance diélectrique et faible perte: ces stratifiés offrent d'excellentes performances électriques, permettant des applications avec des fréquences de fonctionnement plus élevées.Ils sont particulièrement adaptés aux applications haut débit..
2Propriétés électriques stables par rapport à la fréquence: Les stratifiés RO4350B assurent des lignes de transmission à impédance contrôlée et permettent la conception répétable des filtres, garantissant une performance constante.
3Faible coefficient thermique de la constante diélectrique: avec une excellente stabilité dimensionnelle, ces stratifiés conservent des propriétés électriques fiables indépendamment des fluctuations de température.
4Faible expansion de l'axe Z: les stratifiés RO4350B facilitent la création de trous placés qui sont très fiables.
5Faible coefficient de dilatation dans le plan: ces stratifiés restent stables dans toute la gamme de températures de traitement du circuit, assurant une performance constante pendant la fabrication.
6Processus de fabrication en série: les stratifiés RO4350B peuvent être fabriqués à l'aide de procédés époxy de verre standard, ce qui les rend rentables et facilement accessibles pour la production de masse.
7. Résistant aux CAF: Les stratifiés démontrent une résistance à la filamentation anodique conductrice, assurant une fiabilité à long terme dans des applications exigeantes.
Les spécifications des PCB:
Ce PCB RF offre une construction robuste qui complète les stratifiés hautes performances:
- deux couches de PCB rigides avec une couche de cuivre de 35 μm à la fois en haut et en bas.
- Rogers 4350B avec une épaisseur de 0,254 mm.
- les dimensions des panneaux de 53,18 mm x 56,04 mm avec une tolérance de +/- 0,15 mm.
- Trace/espace minimale de 5/5 mil et taille minimale du trou de 0,25 mm.
- Pas de voies aveugles, ce qui assure une fabrication simple.
- épaisseur de carton fini de 0,32 mm pour les modèles compacts.
- Des couches extérieures en cuivre pesant 1 oz (1,4 ml).
- par une épaisseur de revêtement de 20 μm pour des connexions fiables.
- Une surface argentée d'immersion, assurant une excellente intégrité du signal.
- Pas de sérigraphie ni de masque de soudure, pour un look minimaliste.
- 100% d'essais électriques effectués avant expédition, assurant l'assurance de la qualité.
Statistiques sur les PCB:
Ce PCB comprend 11 composants et dispose de 70 plaquettes au total, dont 47 plaquettes perforées et 23 plaquettes de technologie de montage de surface supérieure (SMT).ce PCB offre une polyvalence pour les différents circuits.
Artwork et norme de qualité:
Les illustrations fournies pour ce circuit imprimé sont en format Gerber RS-274-X, assurant la compatibilité avec les logiciels de conception courants.garantir des performances fiables et répondre aux normes du secteur.
Disponibilité et utilisations typiques:
Ce PCB est disponible dans le monde entier, répondant à divers besoins du marché.
- Les antennes et les amplificateurs de puissance des stations de base cellulaires: le PCB RO4350B permet une transmission et une amplification efficaces des signaux dans les systèmes de communication sans fil.
- Étiquettes d'identification RF: Ces stratifiés offrent des performances RF stables et précises pour les applications d'identification et de suivi.
- Radar et capteurs automobiles: doté d'excellentes propriétés électriques et de stabilité thermique, le PCB RO4350B prend en charge des systèmes de radar et de capteurs fiables dans les véhicules.
- LNB pour satellites de radiodiffusion directe: Les stratifiés RO4350B sont bien adaptés à l'utilisation dans les blocs à faible bruit (LNB) pour satellites de radiodiffusion directe, assurant une excellente réception et transmission du signal.
En conclusion, le PCB RO4350B, avec ses performances électriques remarquables, sa stabilité et sa rentabilité, ouvre un monde de possibilités pour des applications avancées.Avec sa faible tolérance diélectrique, faible perte et propriétés électriques stables, il permet un fonctionnement à haute fréquence, des lignes de transmission à impédance contrôlée et des conceptions de filtres répétables.Faible coefficient thermique des stratifiés RO4350B, une faible expansion de l'axe Z et un faible coefficient d'expansion dans le plan assurent une stabilité dimensionnelle et des performances fiables à travers les variations de température.son processus de fabrication en série et ses prix compétitifs en font un choix accessible pour la production de masseAvec une disponibilité mondiale et un large éventail d'applications, le PCB RO4350B est une solution fiable et haute performance pour les projets électroniques exigeants d'aujourd'hui.
