Matériau composite PTFE, carte PCB haute fréquence DiClad 527

Nombre De Pièces:	1 pièces
Prix:	USD9.99-999.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Tailles de panneau standard:

Pour les appareils de traitement des eaux usées:

Épaisseurs standards:

0.020" (0,508 mm) avec une tolérance de +/- 0,0020" 0,030" (0,762 mm) avec une tolérance de +/- 0,00

Aluminium d'en cuivre d'Electrodeposited:

Pour les appareils de traitement des données, les caractéristiques suivantes doivent être indiquées:

Plage Dk:

2.40 contre 2.60

Mettre en évidence:

Plaque de PCB RF de 18" x 12"

PTFE composite PCB à haute fréquence

Description du produit

Introduction au substrat

Les stratifiés Rogers DiClad 527 sont des matériaux composites renforcés de fibre de verre tissée pour être utilisés comme substrat dans les cartes de circuits imprimés.Ces stratifiés offrent une proportion plus élevée de renforcement en fibre de verre par rapport à la teneur en PTFECe rapport soigneusement équilibré se traduit par une plage plus large de constante diélectrique (Dk) et une meilleure stabilité dimensionnelle et un meilleur enregistrement.

Tailles de panneau standard pour le DiClad 527:

Pour les appareils à commande numérique, le nombre de points de contact doit être le suivant:

Pour les appareils à commande numérique:

Épaisseurs standard pour le DiClad 527:

0.020" (0,508 mm) avec une tolérance de +/- 0,0020"

0.030" (0,762 mm) avec une tolérance de +/- 0,0020"

0.060" (1.524 mm) avec une tolérance de +/- 0,0020"

Les revêtements standard pour le DiClad 527:

Folie de cuivre déposée par électrodeposition

Pour les appareils à combustion interne

1 once (35 μm)

Pour plus d'informations sur les autres configurations de circuits imprimés disponibles, telles que les épaisseurs supplémentaires, les tailles des panneaux et les revêtements, veuillez contacter notre service clientèle ou nos équipes d'ingénierie des ventes.

Principales caractéristiques:

1Dk: de 2,40 à 2.60

2Facteur de dissipation faible: .0018 à 10 GHz

3Faible absorption de l'humidité

CléLes avantages:

1Dk stable sur une large plage de fréquences

2. Faibles pertes de circuit à haute fréquence

3. Variation minimale des performances dans des environnements à forte humidité

4Excellente stabilité dimensionnelle

5. Des performances de produit constantes

6Propriétés électriques uniformes à travers les fréquences

7. Des performances mécaniques fiables

8Excellente résistance chimique

Notre capacité en PCB (DiClad 527)

Matériau du PCB:	Composites tissés en fibre de verre/PTFE
Nom:	DiClad 527
Constante diélectrique:	2.40-2.60 10 GHz/23 ̊C
Facteur de dissipation	0.0017 10 GHz/23 ̊C
Nombre de couches:	PCB à une face, double face, multi-couches, PCB hybride
Poids en cuivre:	1 oz (35 μm), 2 oz (70 μm)
Épaisseur diélectrique	20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) ou plus
Taille des PCB:	≤ 400 mm x 500 mm
Masque de soudure:	Vert, noir, bleu, jaune, rouge, etc.
Finition de surface:	L'or par immersion, le HASL, l'argent par immersion, l'étain par immersion, l'ENEPIG, l'OSP, le cuivre nu, l'or pur, etc.

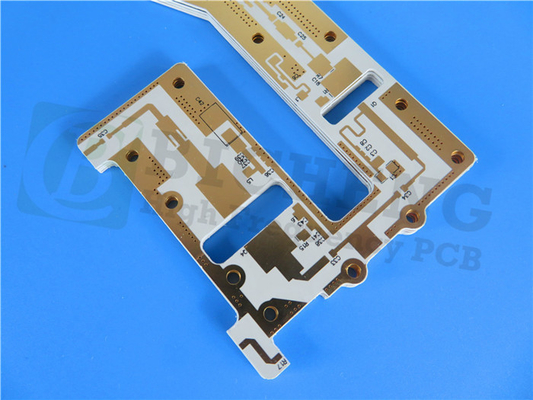

Matériau composite PTFE, carte PCB haute fréquence DiClad 527 0

Applications typiques:

1. Réseaux d'alimentation radar

2. Réseaux commerciaux de réseaux de réseau en phase

3. Antennes de stations de base à faible perte

4Systèmes de guidage

5. antennes radio numériques

6Filtres, couples et LNA

Fiche de données de la catégorie 527

Propriétés		DiClad 527	Unités	Conditions d'essai		Méthode d'essai
Propriétés électriques
Constante diélectrique		2.40 à 2.60	-	23 ̊C @ 50% de la température ambiante	10 GHz	IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Constante diélectrique		2.40 à 2.60	-	23 ̊C @ 50% de la température ambiante	1 MHz	IPC TM-650 2. Les produits de base sont les suivants:5.5.3
Facteur de dissipation		0.0017		23 ̊C @ 50% de la température ambiante	10 GHz	IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Facteur de dissipation		0.0010		23 ̊C @ 50% de la température ambiante	1 MHz	IPC TM-650 2. Les produits de base sont les suivants:5.5.3
Coefficient thermique du diélectrique Persistant		-153	en ppm/ ̊C	-10 à 140 ̊C	10 GHz	IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Résistance au volume		1.2 x 10⁹	MΩ-cm	C96/35/90	-	IPC TM-650 2. Les produits de base sont les suivants:5.17.1
Résistance de surface		4.5 x 10⁷	MΩ	C96/35/90	-	IPC TM-650 2. Les produits de base sont les suivants:5.17.1
Décomposition diélectrique		> 45	KV	D48/50	-	Pour l'utilisation dans les machines à coudre
Résistance à l'arc		> 180		-	-	Pour l'utilisation dans les machines à coudre
Propriétés thermiques
Coefficient de dilatation thermique - x		14	en ppm/ ̊C	-	50 °C à 150 °C	IPC TM-650 2. Les produits de base sont les suivants:4.41
Coefficient de dilatation thermique - y		21	en ppm/ ̊C	-	50 °C à 150 °C	IPC TM-650 2. Les produits de base sont les suivants:4.41
Coefficient de dilatation thermique - z		173	en ppm/ ̊C	-	50 °C à 150 °C	IPC TM-650 2. Les produits de base sont les suivants:4.24
Conductivité thermique		0.26	Le montant de l'aide est fixé à la valeur de l'aide.			Pour l'utilisation dans les machines de traitement de l'air
Propriétés mécaniques
Résistance à la peau de cuivre		14	Pounds/in	10s @ 288 ̊C	Foil de 35 μm	IPC TM-650 2. Les produits de base sont les suivants:4.8
Module du jeune		517, 706	KPSI	23 ̊C @ 50% de la température ambiante	-	Pour l'aéronef
Résistance à la traction (MD, CMD)		19.0- Je vous en prie.0	KPSI	23 ̊C @ 50% de la température ambiante	-	Pour l'utilisation dans les machines à coudre
Module de compression		359	KPSI	23 ̊C @ 50% de la température ambiante	-	Pour les appareils de traitement de l'air
Module flexible		537	KPSI	23 ̊C @ 50% de la température ambiante		Pour l'utilisation dans les machines à coudre
Propriétés physiques
Intégrabilité		V-0			C48/23/50 et C168/70 Les produits de base	Les produits
Absorption de l'humidité		0.03	%	E1/105+D24/23		IPC TM-650 2. Les produits de base sont les suivants:6.2.2
Densité		231	g/cm3	C24/23/50: les prêts à la consommation	Méthode A	Pour les appareils à commande numérique
La NASA Dégazage	Perte de masse totale	0.02	%	125°C, ≤ 10 à 6 torr		Les données sont fournies par la NASA SP-R-0022
	Les volatiles collectés	0.00	%
	La vapeur d'eau récupérée	0.01	%

Matériau composite PTFE, carte PCB haute fréquence DiClad 527 1
