Lamines en PTFE remplies de céramique, carte PCB RF haute fréquence 2 couches RO3003G2

Ceramic-Filled PTFE Laminates High Frequency RF PCB Board 2 Layers RO3003G2
Ceramic-Filled PTFE Laminates High Frequency RF PCB Board 2 Layers RO3003G2 Ceramic-Filled PTFE Laminates High Frequency RF PCB Board 2 Layers RO3003G2

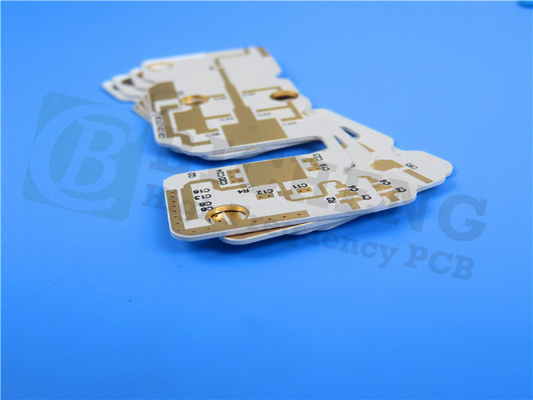

Image Grand :  Lamines en PTFE remplies de céramique, carte PCB RF haute fréquence 2 couches RO3003G2

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Conditions de paiement et expédition:
Quantité de commande min: 1 pièces
Prix: USD9.99-99.99/PCS
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000 pièces par mois
Description de produit détaillée
Matériau de PCB: Rubrique 3 nombre de couches: 2 couches
Constante diélectrique: 3 Facteur de dissipation: 0,0011
Taille des PCB: ≤400mm X 500mm Poids de cuivre: 1oz (35µm), 2oz (70µm)
Surligner:

Plaque de circuits imprimés en PTFE recouverte de céramique

,

Plaque de circuits imprimés RO3003G2

,

2 couches de PCB haute fréquence

Introduction au matériel

Les stratifiés en PTFE remplis de céramique à haute fréquence de Rogers RO3003G2 sont une extension des solutions RO3003 de Rogers, leaders du secteur.,en mettant l'accent sur les besoins de la prochaine génération en matière d'applications radar automobile à ondes millimétriques.



L'incorporation d'une résine et d'un contenu de remplissage optimisés, ainsi que l'utilisation de cuivre ED à très faible profil, réduisent les pertes d'insertion.Cette caractéristique rend les stratifiés RO3003G2 bien adaptés à la mise en œuvre dans les systèmes avancés d'assistance au conducteur (ADAS), tels que le régulateur de vitesse adaptatif, avertissement de collision avant, freinage actif et assistance au changement de voie.



Caractéristiques

1La constante diélectrique est de 3,00 à 10 GHz et de 3,07 à 77 GHz.

2. très faible profil (VLP) ED cuivre.

3- Construction homogène incorporant du cuivre VLP ED et une porosité diélectrique réduite.

4Système de remplissage amélioré.



Les avantages

1Meilleure performance en classe pour les pertes d'insertion.

2. minimiser la variation de la constante diélectrique dans le PCB fini.

3- permettre la tendance à utiliser des voies de plus petit diamètre; système de remplissage amélioré utilisant de petites particules arrondies

4L'empreinte industrielle mondiale.



Lamines en PTFE remplies de céramique, carte PCB RF haute fréquence 2 couches RO3003G2 0



Notre capacité en PCB (laminés RO3003G2)

Matériau du PCB: Laminés de PTFE remplis de céramique
Nom: Rubrique 3
Constante diélectrique: 3
Facteur de dissipation 0.0011
Nombre de couches: PCB à une face, double face, multi-couches, PCB hybride
Poids en cuivre: 1 oz (35 μm), 2 oz (70 μm)
Épaisseur diélectrique 5 mil (0,127 mm), 10 mil (0,254 mm)
Taille des PCB: ≤ 400 mm x 500 mm
Masque de soudure: Vert, noir, bleu, jaune, rouge, etc.
Finition de surface: L'or de plongée, le HASL, l'argent de plongéeL'étain de plongée, l'énépig, l'OSP, le cuivre nu, l'or pur, etc.



Applications typiques

1- Le régulateur de vitesse adaptatif.

2Avertissement de collision avant.

3. Assistant de freinage actif

4Assistance au changement de voie

5- Le pilote du trafic.

6Le pilote de stationnement.

7. Détection du point mort



Rubrique 3Je ne sais pas.Fiche de données

Propriété Rubrique 3 Direction Unité condition Méthode d'essai
Constante diélectrique 30,00 ± 0.04 Z - 10 GHz à 23°C Le nombre d'étoiles
2.5.5.5
La ligne de lignes est serrée
Constante diélectrique 3.07 Z - 77 GHz Phase différentielle
Méthode de longueur
Facteur de dissipation, tan d 0.0011 Z - 10 GHz à 23°C Le nombre d'étoiles
2.5.5.5
Coefficient thermique de - 35 ans. Z en ppm/°C 10 GHz
-50 à 150°C
Le nombre d'étoiles
2.5.5.5
Stabilité dimensionnelle - Je ne sais pas.16
- Je ne sais pas.14
X
Y
mm/m Méthode C IPC TM-650 2. Les produits de base sont les suivants:2.4
Résistance au volume 1.4 x 109 - MΩ•cm - Je ne sais pas. IPC 2.5.17.1
Résistance de surface 2.6 x 108 - - Je ne sais pas. IPC 2.5.17.1
Module de traction 378
396
X
Y
KSI 23°C Pour l'aéronef
Absorption de l'humidité 0.06 - % D48/50 Le nombre d'étoiles
2.6.2.1
Température spécifique 0.73
0.83
Z J/g/K 0°C
50°C
Pour les appareils à combustion
Conductivité thermique 0.43 Z Pour les appareils à moteur électrique 50°C Pour les appareils de traitement de l'air
Coefficient de dilatation thermique 16
17
18
X
Y
Z
en ppm/°C 23°C/50% de RH IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
Td 500 - °CTGA - Pour l'utilisation dans les machines de traitement de l'air
Densité 2.15 - gm/cm3 23°C Pour les appareils à commande numérique
Résistance à la peau de cuivre 12.0 - Poids de l'équipement Une demi-ounce.
Après la soudure flottante
Le code IPC-TM-2.4.8
Intégrabilité V-0 - - - Les produits
Processus sans plomb compatible Je suis désolé. - - - -



Lamines en PTFE remplies de céramique, carte PCB RF haute fréquence 2 couches RO3003G2 1
