| Mettre en évidence: | Le produit doit être présenté sous forme d'un écran de protection.,20mil RO3035 RF PCB,PCB RF à double face RO3035 |
||
|---|---|---|---|

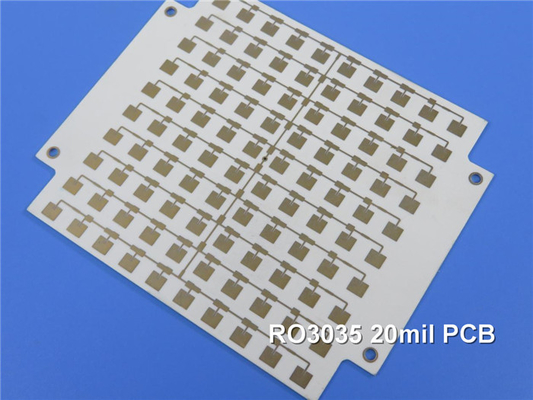

Présentation de notre PCB récemment livré basé sur les stratifiés RO3035 de Rogers, un matériau de circuit à haute fréquence rempli de céramique à base de PTFE.Ces stratifiés font partie de la série RO3000 et ont été spécialement développés pour répondre aux exigences de la 5GAvec ses caractéristiques et ses avantages exceptionnels, ce PCB est un choix idéal pour diverses technologies de pointe.
Principales caractéristiques:
Rogers RO3035 Composites PTFE remplis de céramique: Ce PCB utilise des stratifiés RO3035 de haute qualité connus pour leurs excellentes propriétés mécaniques et leurs performances à haute fréquence.Ces composites en PTFE remplis de céramique assurent une transmission fiable du signal et une stabilité dans les conceptions de cartes multicouches.
Propriétés électriques impressionnantes: le matériau RO3035 présente une constante diélectrique (Dk) de 3,5+/- 0,05 à 10 GHz/23°C, assurant une intégrité du signal précise.0015 à 10 GHz/23°CCes propriétés le rendent bien adapté aux applications à haute fréquence jusqu'à 30-40 GHz.
Stabilité thermique et fiabilité dimensionnelle: le substrat RO3035 offre une température de décomposition thermique (Td) supérieure à 500 °C, assurant une excellente stabilité thermique.Il présente également un faible coefficient de dilatation thermique (CTE) dans la gamme de -55 à 288 °C (axe X): 17 ppm/°C, axe Y: 17 ppm/°C, axe Z: 24 ppm/°C), assurant une stabilité dimensionnelle et une fiabilité qui le rendent adapté aux applications sensibles aux variations de température.
| RO3035 Valeur typique | |||||
| Propriété | RO3035 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.50 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.6 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0015 | Z | 10 GHz/23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | - 45 ans. | Z | en ppm/°C | 10 GHz -50°Cà 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle | 0.11 0.11 |
X Y |
mm/m | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Résistance au volume | 107 | MΩ.cm | - Je ne sais pas. | IPC 2.5.17.1 | |
| Résistance de surface | 107 | MΩ | - Je ne sais pas. | IPC 2.5.17.1 | |
| Module de traction | 1025 1006 |
X Y |
MPa | 23°C | Pour l'aéronef |
| Absorption de l'humidité | 0.04 | % | D48/50 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 | |
| Température spécifique | j/g/k | Calculé | |||
| Conductivité thermique | 0.5 | R/M/K | 50°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique (-55 à 288°C) |
17 17 24 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td | 500 | °CTGA | Pour l'utilisation dans les machines à coudre | ||
| Densité | 2.1 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 10.2 | Je vous en prie. | 1 oz, EDC après la soudure flottante | IPC-TM 2.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Avantages des conceptions de cartes à plusieurs couches:Les propriétés mécaniques uniformes du PCB sur une gamme de constantes diélectriques lui permettent d'être utilisé dans des conceptions de cartes multicouches sans déformation ni fiabilité réduiteIl est compatible avec les conceptions hybrides de panneaux multicouches en verre époxy, offrant flexibilité et polyvalence.
Détails de construction de PCB: Ce PCB rigide à 2 couches comporte deux couches de cuivre, chacune de 35 μm d'épaisseur..L'épaisseur de la planche finie est de 0,8 mm, avec un poids de cuivre fini de 1 oz (1,4 mil) sur les couches extérieures.La finition de la surface est l' or immersion, offrant une excellente soudabilité et une résistance à la corrosion.
Statistiques des PCB: Ce PCB comprend 36 composants et un total de 92 plaquettes, dont 62 plaquettes à trous et 30 plaquettes à technologie de montage de surface supérieure (SMT).permettant une connectivité électrique efficaceLes dimensions de la carte sont de 231,94 mm x 135,65 mm, ce qui offre un espace suffisant pour les circuits.
Normes de qualité et disponibilité: le PCB respecte la norme de qualité IPC-Classe 2, assurant une qualité et une fiabilité élevées.permettant aux ingénieurs et concepteurs de différentes régions d'accéder à ce produit avancé.
Applications typiques: Ce PCB à base de stratifiés RO3035 est bien adapté à une gamme d'applications nécessitant des performances à haute fréquence et une stabilité thermique.Certaines applications typiques incluent les systèmes de radar automobile, les antennes satellites de positionnement global, les systèmes de télécommunications cellulaires (amplificateurs de puissance et antennes), les antennes de communication sans fil, les satellites de diffusion directe,liaison de données sur les systèmes de câbles, les lecteurs de compteurs à distance, et les backplanes de puissance.
Pour résumer, notre PCB nouvellement livré, construit avec des stratifiés RO3035, offre des performances, une stabilité et une fiabilité inégalées, répondant spécifiquement aux applications à haute fréquence.Avec ses caractéristiques avancées, la fabrication précise, et le respect des normes de l'industrie, ce PCB est un choix idéal pour les systèmes électroniques exigeants.ou technologies sans fil, ce PCB offre des performances et des capacités exceptionnelles. Ne manquez pas l'occasion de faire l'expérience de la fiabilité et de l'efficacité de notre PCB basé sur RO3035.,assurer un accès facile et une commodité pour les clients du monde entier.
