Introduction:

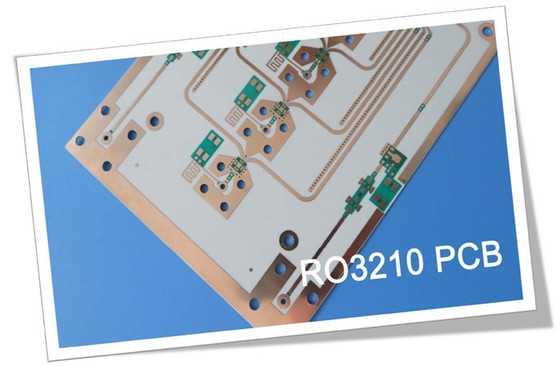

Il est ravi de partager un nouveau PCB RF qui est fait de laminés RO3210 25mil.d'une épaisseur n'excédant pas 50 cm3, offrent des performances électriques et une stabilité mécanique exceptionnelles.Les stratifiés RO3210 combinent la douceur de surface d'un stratifié en PTFE non tissé avec la rigidité d'un stratifié en PTFE en verre tisséCet article plonge en profondeur dans les caractéristiques, les avantages, les détails de construction et les applications du PCB à base de RO3210 nouvellement expédié.
Caractéristiques:
Le matériau RO3210 possède une gamme impressionnante de caractéristiques qui le distinguent des matériaux de circuits conventionnels.
1La constante diélectrique (Dk) est de 10,2 +/- 0.5, assurant une transmission précise du signal.
2Facteur de dissipation de 0,0027 à 10 GHz, réduisant la perte de signal.
3Le coefficient de dilatation thermique correspond au cuivre, favorisant une excellente stabilité thermique.
4Température de décomposition (Td) de 500°C TGA, assurant une résistance à haute température.
5Coefficient d'expansion thermique (CTE) de 13 ppm/°C (axes x et y) et de 34 ppm/°C (axe z), assurant une stabilité dimensionnelle.
6Conductivité thermique de 0,81 W/mK, facilitant une dissipation de chaleur efficace.
7- indice d'inflammabilité de la norme V0 UL 94, assurant la sécurité et la conformité.
| Propriété | Valeur typique RO3210 | Direction | Unité | Condition | Méthode d'essai |
| Constante diélectrique, processus | 10.2 ± 0.50 | Z | - | 10 GHz à 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 La ligne de lignes est serrée |
| Constante diélectrique | 10.8 | Z | - | 8 GHz à 40 GHz | Méthode de longueur de phase différentielle |
| Facteur de dissipation, bronzage | 0.0027 | Z | - | 10 GHz à 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de l'émission | - 459 | Z | en ppm/°C | 10 GHz 0 à 100 °C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle | 0.8 | X, Y | mm/m | - Je ne sais pas. | Pour l'utilisation dans les machines à coudre |
| Résistance au volume | 103 | Nombre d'étoiles | - Je ne sais pas. | IPC 2.5.17.1 | |
| Résistance de surface | 103 | M | - Je ne sais pas. | IPC 2.5.17.1 | |
| Module de traction | 579 517 |
MD CMD | KPSI | 23°C | Pour l'aéronef |
| Absorption de l'eau | Le taux de dépôt1 | - | % | D24/23 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 |
| Température spécifique | 0.79 | J/g/K | Calculé | ||
| Conductivité thermique | 0.81 | - | Pour les appareils à moteur électrique | 80°C | Pour l'utilisation dans les machines de traitement de l'air |
| Coefficient de dilatation thermique (-55 à 288 °C) | 13 34 |
X, Y et Z. | en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Td | 500 | °C | TGA | Pour l'utilisation dans les machines de traitement de l'air | |
| Couleur | À l'arrêt | ||||
| Densité | 3.0 | gm/cm3 | |||
| Résistance à la peau de cuivre | 11.0 | - Je ne sais pas. | 1 oz. EDC Après la soudure flottante |
Le code IPC-TM-2.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Processus sans plomb compatible | Je suis désolé. |
Les avantages:
Le substrat RO3210 offre une gamme d'avantages qui améliorent ses performances et sa facilité d'utilisation:
1Le renforcement en verre tissé améliore la rigidité, ce qui facilite la manipulation pendant la fabrication.
2Les performances électriques et mécaniques uniformes le rendent idéal pour des structures complexes à haute fréquence à plusieurs couches.
3Le faible coefficient de dilatation dans le plan correspondant au cuivre permet une utilisation avec des conceptions hybrides de panneaux polycouches époxy et des ensembles fiables montés en surface.
4Une excellente stabilité dimensionnelle assure des rendements élevés.
5La douceur de la surface permet des tolérances de gravure plus fines, ce qui élargit les possibilités de conception.
Détails de l'empilement et de la construction des PCB:
Les détails de construction de ces circuits imprimés comprennent diverses spécifications afin d'assurer une performance optimale et le respect de normes de haute qualité.Il s'agit notamment des dimensions du panneau de 20 mm x 20 mm avec une tolérance de +/- 0.15 mm, un minimum de traces/espace requis de 6/6 mils et une taille minimale de trou de 0,25 mm. Le PCB n'inclut pas de vias aveugles et a une épaisseur de carte finie de 0,8 mm.Les couches extérieures ont un poids de cuivre fini de 1 oz (1.4 mils), et l'épaisseur du placage par voie électrique est de 20 μm. La finition de la surface est obtenue par immersion en étain, sans sérigraphie ni masque de soudure en haut ni en bas.un essai électrique complet à 100% est effectué avant expédition, assurant la fiabilité et la fonctionnalité du PCB.
Statistiques sur les PCB:
Ce PCB comprend trois composants et un total de six plaquettes, dont quatre plaquettes à trous et deux plaquettes à technologie de montage en surface supérieure (SMT).permettant une connectivité électrique efficace.
Norme de qualité et disponibilité:
Ce PCB est conforme à la norme de qualité IPC-Classe 2, ce qui garantit sa qualité de fabrication et sa fiabilité supérieures.permettant aux ingénieurs et concepteurs de différentes régions d'accéder à cette technologie de pointe.
Applications typiques:
La polyvalence du PCB RO3210 le rend adapté à un large éventail d'applications, notamment:
- Systèmes d'évitement des collisions automobiles
- Antennes satellites de positionnement mondial pour l'automobile
- Systèmes de télécommunications sans fil
- Antennes micro-bandes pour les communications sans fil
- Satellites de diffusion directe
- Lien de données sur les câbles
- Les lecteurs de compteurs à distance
- Les arrière-planes électriques
- LMDS et haut débit sans fil
- Infrastructure de la station de base
Conclusion:
L'introduction du PCB haute fréquence RO3210 marque une étape importante dans l'industrie.Ce PCB offre des performances et une fiabilité inégalées.Que ce soit dans l'automobile, les communications sans fil ou les systèmes satellites, le PCB RO3210 assure une intégrité supérieure du signal, une stabilité thermique et une précision dimensionnelle.Sa disponibilité dans le monde entier le rend accessible aux ingénieurs et aux concepteurs du monde entierEmbrassez l'avenir de la technologie des PCB en incorporant le PCB RO3210 dans votre prochain projet.
