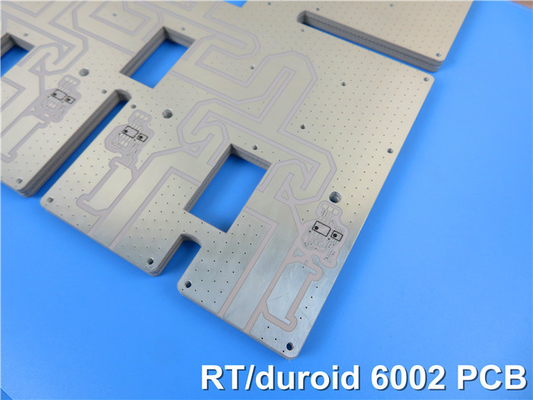

Introduction de notre PCB RF construit sur des matériaux Rogers RT/duroid 6002. RT duroid 6002 est un matériau à micro-ondes haute performance conçu pour des structures micro-ondes complexes.Avec sa constante diélectrique basse (Dk) et ses propriétés mécaniques et électriques exceptionnellesCe circuit imprimé est conçu pour fournir des performances fiables dans les constructions de cartes multi-couches.ou réseaux de formation de faisceaux, le PCB RT/duroïde 6002 est le choix idéal pour vos applications à haute fréquence.
Caractéristiques principales du PCB RT/duroïde 6002:
1Performance supérieure à haute fréquence:
- Basse constante diélectrique (Dk): avec un Dk de 2,94 +/-.04, le PCB RT/duroïde 6002 assure une intégrité précise du signal et des performances fiables à haute fréquence.
- Facteur de dissipation faible: doté d'un facteur de dissipation de 0,0012 à 10 GHz, ce PCB minimise la perte de signal, permettant une transmission de données efficace et à grande vitesse.
- Excellente stabilité thermique: avec un faible coefficient thermique de Dk à 12 ppm/°C, le PCB RT/duroïde 6002 maintient des performances stables même dans des conditions de température variables.
- Haute conductivité thermique: la conductivité thermique du PCB de 0,6 W/m/k contribue à dissiper efficacement la chaleur, assurant ainsi des performances optimales dans des applications exigeantes.
- Absorption minimale d'humidité: avec un taux d'absorption d'humidité de seulement 0,02%, ce PCB est bien adapté aux environnements à haute humidité, offrant une fiabilité à long terme.
| NT1 valeur moyenne | |||||
| Propriété | NT1département d'État | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 2.94 ± 0.04 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Constante diélectrique | 2.94 | 8 à 40 GHz | Méthode de longueur de phase différentielle | ||
| Facteur de dissipation,tanδ | 0.0012 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | +12 | Z | en ppm/°C | 10 GHz 0°C à 100°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume | 106 | Z | Je vous en prie. | Une | Pour l'utilisation dans les machines à coudre |
| Résistance de surface | 107 | Z | Je vous en prie. | Une | Pour l'utilisation dans les machines à coudre |
| Module de traction | 828 ((120) | X, Y | MPa (kpsi) | 23°C | Pour l'aéronef |
| Le stress suprême | 6.9 ((1.0) | X, Y | MPa (kpsi) | ||
| La dernière souche | 7.3 | X, Y | % | ||
| Module de compression | 2482 (((360) | Z | MPa (kpsi) | Pour l'aéronef | |
| Absorption de l'humidité | 0.02 | % | D48/50 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 Pour l'utilisation dans les machines de traitement de l'air |
|
| Conductivité thermique | 0.6 | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Coefficient de dilatation thermique (-55 à 288°C) |
16 16 24 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Td | 500 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Densité | 2.1 | gm/cm3 | Pour l'utilisation dans les machines de traitement de l'air | ||
| Température spécifique | 0.93(0.22) | j/g/k (BTU/ib/OF) |
Calculé | ||
| Peau de cuivre | 8.9(1.6) Les pièces détachées | Poids en pouces (n/mm) | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | ||
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
2Construction fiable et stabilité dimensionnelle:
- Construction de panneaux à plusieurs couches: le PCB RT/duroïde 6002 est conçu pour des constructions de panneaux à plusieurs couches, offrant d'excellentes propriétés mécaniques et électriques pour des performances fiables.
- Contrôle strict de l'épaisseur: l'empilement de PCB est doté d'une épaisseur précise de 40 millimètres (1,016 mm), ce qui garantit une performance constante et une compatibilité avec vos exigences de conception.
- Stabilité dimensionnelle: bénéficie d'une excellente stabilité dimensionnelle, permettant une intégration précise des composants et un fonctionnement fiable dans le temps.
- Finition de surface en or par immersion: la surface du PCB est recouverte d'or par immersion, ce qui offre une excellente conductivité et une protection contre l'oxydation, assurant une fiabilité à long terme.
3Assurance de qualité rigoureuse:
- Norme IPC-Classe-2: Ce PCB est conforme à la norme IPC-Classe-2, garantissant le respect des exigences de qualité strictes.
- Test électrique à 100%: Chaque PCB subit un test électrique à 100% avant expédition, garantissant que seuls les produits de la plus haute qualité atteignent vos mains.
- Gerber RS-274-X Artwork: Le graphique du PCB est fourni au format Gerber RS-274-X, ce qui facilite une intégration transparente dans vos processus de fabrication.
- Disponibilité mondiale: Ce PCB est facilement disponible dans le monde entier, assurant ainsi l'accessibilité pour les ingénieurs et les concepteurs de PCB.
4. Statistiques des PCB:
- Composants: ce PCB prend en charge jusqu'à 25 composants, ce qui offre une flexibilité pour vos besoins de conception.
- Total de plaquettes: le PCB comporte 64 plaquettes, permettant une connectivité et une intégration efficaces des composants.
- Pads SMT et Thru Hole: avec 41 pads SMT et 23 pads SMT, ce PCB peut accueillir différents types de composants et méthodes d'assemblage.
- Les voies: ce PCB comprend 42 voies, permettant un routage et une connectivité efficaces du signal.
- Réseaux: ce PCB prend en charge 2 réseaux, permettant un flux de signal organisé et optimisé.
| Matériau du PCB: | PTFE composite rempli de céramique |
| Nom: | NT1département d'État |
| Constante diélectrique: | 20,94 ± 0,04 (processus) |
| 2.94 (conception) | |
| Nombre de couches: | 2 couches, couches multiples |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | 10 mil (0,254 mm), 20 mil (0,508 mm) |
| 30 mil (0,762 mm), 60 mil (1,524 mm), 120 mil (3,048 mm) | |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'Immserion Silver, l'OSP, etc. |
5. Large gamme d'applications:
Le PCB RT/duroïde 6002 convient à une variété d'applications à haute fréquence, notamment:
- Antennes phasées: réaliser une direction précise du faisceau et une transmission de données à grande vitesse dans les systèmes d'antennes phasées.
- Systèmes radar: bénéficier d'une intégrité exceptionnelle du signal et d'une performance fiable dans les systèmes radar au sol et aériens.
- Antennes GPS: assurer un positionnement précis et une réception fiable du signal GPS avec le PCB RT/duroïde 6002.
- Power Backplanes: une distribution d'énergie efficace et une performance à faible perte dans les applications de backplanes de puissance.
- Évitement des collisions dans les compagnies aériennes commerciales: améliorer la sécurité et la communication dans les systèmes d'évitement des collisions dans les compagnies aériennes commerciales.
- Réseaux de formation de faisceaux: atteindre des capacités optimales de traitement du signal et de formation de faisceaux avec le PCB RT/duroïde 6002.
Pour résumer, le PCB Rogers RT/duroïde 6002 est un choix supérieur pour les applications à haute fréquence en raison de ses performances exceptionnelles, de sa faible constante diélectrique et de ses propriétés mécaniques impressionnantes.Sa construction fiable, la stabilité dimensionnelle et la compatibilité avec les configurations de cartes multicouches le rendent bien adapté pour des applications exigeantes dans diverses industries.Soyez assurés que le RT/duroid 6002 PCB fournira les performances dont vous avez besoin pour libérer pleinement le potentiel de vos conceptions haute fréquence.
