| Mettre en évidence: | Carte PCB à haute fréquence d'or d'immersion,PCB à haute fréquence à sérigraphie noire,Carte PCB à haute fréquence de droite Duroid 6006 |
||
|---|---|---|---|

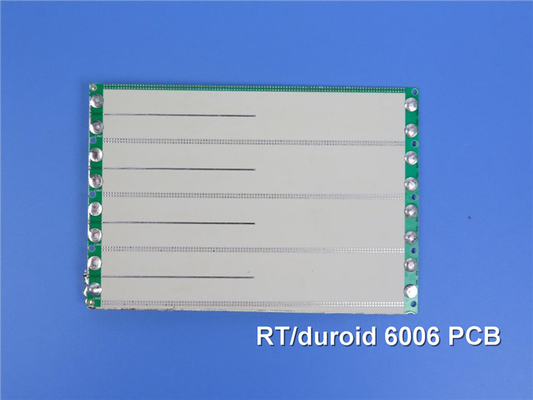

Présentation du PCB haute fréquence qui est fait de Rogers RT/duroid 6006 PCB,une solution de pointe pour les applications de circuits électroniques et micro-ondes qui exigent des performances constantes diélectriques élevéesConçu avec des composites céramiques-PTFE, ce PCB offre des caractéristiques et une fiabilité exceptionnelles, permettant une réduction de la taille du circuit et des performances répétables.
Les stratifiés Rogers RT/duroid 6006 sont des composites en céramique-PTFE conçus pour des applications de circuits électroniques et micro-ondes nécessitant une constante diélectrique élevée.Ils fournissent des constantes diélectriques élevées (Dk) pour permettre la réduction de la taille du circuitCes matériaux sont à faible perte, idéaux pour fonctionner à la bande X ou en dessous.
Principales caractéristiques:
- Rogers RT/duroïde 6006 composites céramique-PTFE
- constante diélectrique (Dk) de 6,15 +/- 0,15 à 10 GHz/23°C
- Facteur de dissipation faible de 0,0027 à 10 GHz/23°C
- Haute stabilité thermique avec Td > 500 °C
- Faible taux d'absorption de l'humidité de 0,05%
- Coefficient de dilatation thermique constant (CTE): axe X - 47 ppm/°C, axe Y - 34 ppm/°C, axe Z - 117 ppm/°C
- plaqués avec une feuille de cuivre déposée par électrodepôt standard et traitée inversement
L'empilement de PCB se compose d'une configuration de PCB rigide à 2 couches avec des couches de cuivre des deux côtés.Le substrat RT/duroïde 6006 est 1.27 mm (50 mil) d'épaisseur, offrant une performance diélectrique supérieure.
| NT1 valeur moyenne | |||||
| Propriété | NT1département d'État | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 6.15 ± 0.15 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrées | |
| Constante diélectrique | 6.45 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0027 | Z | 10 GHz/A | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | - 410 | Z | en ppm/°C | -50°C à 170°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume | 7 x 107 | Je vous en prie. | Une | IPC 2.5.17.1 | |
| Résistance de surface | 2 x 107 | Je vous en prie. | Une | IPC 2.5.17.1 | |
| Propriétés de traction | ASTM D638 (0,1/min. taux de déformation) | ||||
| Module de Young | 627(91) 517(75) | X et Y | MPa (kpsi) | Une | |
| Le stress suprême | 20(2.8) 17(2.5) | X et Y | MPa (kpsi) | Une | |
| La dernière souche | 12 à 13 4 à 6 | X et Y | % | Une | |
| Propriétés de compression | ASTM D695 (taux de déformation 0,05/min) | ||||
| Module de Young | 1069 (115) | Z | MPa (kpsi) | Une | |
| Le stress suprême | Le nombre de personnes concernées | Z | MPa (kpsi) | Une | |
| La dernière souche | 33 | Z | % | ||
| Module de flexion | 2634 (382) 1951 (283) | X | MPa (kpsi) | Une | Pour l'utilisation dans les machines de traitement de l'air |
| Le stress suprême | 38 (5.5) | X et Y | MPa (kpsi) | Une | |
| Déformation sous charge | 0Un.33 2.1 | Z Z | % | 24 heures / 50°C / 7MPa 24 heures / 150°C / 7MPa | Pour l'utilisation dans les machines à coudre |
| Absorption de l'humidité | 0.05 | % | D48/50°C 0,050" ((1,27 mm) d'épaisseur | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 | |
| Conductivité thermique | 0.49 | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Coefficient de dilatation thermique | 47 34 117 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Td | 500 | °C TGA | Pour l'utilisation dans les machines de traitement de l'air | ||
| Densité | 2.7 | g/cm3 | Pour les appareils à commande numérique | ||
| Température spécifique | 0.97 ((0.231) | j/g/k (BTU/ib/OF) |
Calculé | ||
| Peau de cuivre | 14.3 (2.5) | Plie (N/mm) | après flottation de soudure | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Les détails de construction des PCB comprennent une taille de carte de 197 mm x 154 mm, disponible en deux types, avec une tolérance de +/- 0,15 mm.La trace/l'espace minimum permet des dessins précis avec un minimum de 6/5 milsLe PCB peut accueillir des composants avec une taille minimale de trou de 0,3 mm. Il n'utilise pas de vias aveugles, simplifiant le processus de fabrication.fournissant une durabilitéLes couches extérieures sont dotées d'un poids de cuivre de 1 oz (1,4 mil) pour une conductivité optimale.La surface est recouverte d'or d'immersion pour une excellente conductivité et une protectionLe revêtement supérieur est étiqueté à l'encre noire pour une identification claire des composants, tandis que le côté inférieur n'a pas de revêtement.amélioration de la soudure et de laChaque PCB est soumis à un test électrique complet à 100% avant expédition pour assurer la qualité.
Les statistiques sur les circuits imprimés montrent ses capacités, avec la capacité d'accueillir jusqu'à 19 composants et un total de 72 plaquettes, permettant une connectivité et une intégration efficaces.37 sont dédiés aux composants perforés, assurant des connexions sécurisées. Le côté supérieur comporte 35 plaquettes de technologie de montage de surface (SMT) pour un montage efficace, tandis que le côté inférieur n'a pas de plaquettes SMT. Le PCB comprend 38 voies,faciliter un routage efficace du signal et l'interconnexion entre les couchesIl prend en charge 5 réseaux pour un flux de signal organisé et optimisé dans le circuit.
Le circuit imprimé Rogers RT/duroid 6006 est disponible dans le monde entier et respecte la norme acceptée IPC-Classe 2.amplificateurs de puissance, les systèmes d'évitement de collision des avions et les systèmes d'alerte radar au sol.
Découvrez les performances et la fiabilité exceptionnelles du PCB Rogers RT/duroïde 6006, conçu pour libérer tout le potentiel de vos conceptions haute fréquence.
