Présentation de notre PCB nouvellement livré construit sur TLX-7, un matériau stratifié en fibre de verre PTFE de haute qualité conçu pour exceller dans un large éventail d'applications RF.Offrant une grande variété d'épaisseurs et de revêtements en cuivreCe matériau exceptionnel fournit un renforcement mécanique dans des environnements difficiles.ce qui en fait un excellent choix pour diverses applications.
Principaux avantages:
Valeur PIM excellente dans les PCB (mesurée en dessous de -160 dBc*)
Propriétés mécaniques et thermiques exceptionnelles
Dk faible et stable (constante diélectrique)
Stabilité dimensionnelle
Faible absorption de l'humidité
DK étroitement contrôlé
Faible DF (facteur de dissipation)
Évaluation UL 94 V0 pour une résistance supérieure à l'inflammabilité
Spécialement conçus pour les micro-ondes à faible nombre de couches
Principales propriétés:
Propriétés électriques:
Dk @ 10 GHz: 2,6 +/- 0,04 (IPC-650 2.5.5.3)
Df @ 1,9 GHz: 0,0014 (IPC-650 2.5.5.5.1)
Df @ 10 GHz: 0,002 (IPC-650 2.)5.5.5.1)
Dégazage (% TML): 0,02 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Dégazage (% CVCM): 0 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Dégazage (% WVR): 0,01 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
L'épaisseur disponible du diélectrique varie de 0,13 mm à 0,76 mm
Résistance à la pellicule de 12 lb/in
Absorption de l'humidité: 0,02% (IPC-650 2.6.2.1)
| Le type |
DK |
| Le TLY-5A |
2.17 |
| Le TLY-5 |
2.20 |
| Le TLY-3 |
2.33 |
| Le montant de l'aide est calculé à partir de la somme suivante: |
Le nombre de points de référence |
2.45 |
| Le montant de l'aide est calculé à partir de la valeur de l'aide |
Le TLX-9 |
2.50 |
| Le dépôt de la demande |
Le TLX-8 |
2.55 |
| Le montant de l'allocation |
Le TLX-7 |
2.60 |
| Le dépôt de la demande |
Le TLX-6 |
2.65 |
| Le TLE-95 |
2.95 |
| Le TLC-27 |
2.75 |
| Le TLC-30 |
RF-30 |
3.00 |
| Le TLC-32 |
3.20 |
| Le TLF-35 |
3.50 |
| Le montant de la taxe de séjour est calculé en fonction de l'importation. |
3.50 |
| RF-35 |
RF-35A2 |
3.50 |
| Le numéro TRF-41 |
4.10 |
| Le TRF-43 |
4.30 |
| Le TRF-45 |
4.50 |
| RF-60A |
6.15 |
| Le CER-10 |
10 |
Conductivité thermique: 0,22 W/M*K (ASTM F433/ASTM 1530-06)
CTE (coefficient de dilatation thermique, 25 à 260 °C):
X: 21 ppm/°C (IPC-650 2.4.41/ASTM D 3386) est utilisé.
Y: 23 ppm/°C (IPC-650 2.)4.41/ASTM D 3386) est utilisé.
Z: 215 ppm/°C (IPC-650 2.)4.41/ASTM D 3386) est utilisé.
Rating d'inflammabilité: V-0 (UL-94)

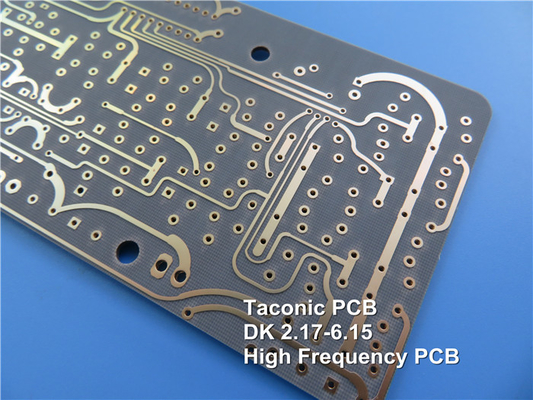

Ce PCB construit avec TLX-7 suit une conception rigide à deux couches, avec des couches de cuivre d'une épaisseur de 35 μm des deux côtés et un noyau Taconic TLX-7 d'une épaisseur de 0,508 mm (20 mil).Les dimensions de la planche sont mesurées avec précision à 91 mm x 75 mmL'épaisseur de la planche finie est de 0,6 mm, avec un poids de cuivre de couche externe de 1 oz (1,4 mil).L'épaisseur du revêtement est de 20 μmIl n'y a pas de sérigraphie ni de masque de soudure appliqué en haut ou en bas.Chaque PCB est soumis à un test électrique à 100% avant expédition pour assurer sa qualité et sa fonctionnalité.
Les PCB TLX-7 ont été conçus pour répondre aux normes de qualité IPC-Classe 2. Ils sont disponibles dans le monde entier, ce qui les rend accessibles à divers projets et applications.Les PCB TLX-7 trouvent des applications dans les systèmes radar, les communications mobiles, les équipements d'essai à micro-ondes, les dispositifs de transmission à micro-ondes et les composants tels que les couples, les séparateurs, les combinateurs, les amplificateurs et les antennes.
Une expérience inégalée fiabilité, performances exceptionnelles et intégration transparente avec les PCB TLX-7, le choix parfait pour vos applications RF.
