| Matériel: | Le TLX-8 | Épaisseur: | 31 millions |
|---|---|---|---|
| Finition de surface: | Or par immersion | Poids de cuivre: | 1 oz |
| Mettre en évidence: | PCB à double face en or par immersion,31 millilitres de PCB double face,TLX-8 PCB à double face |
||

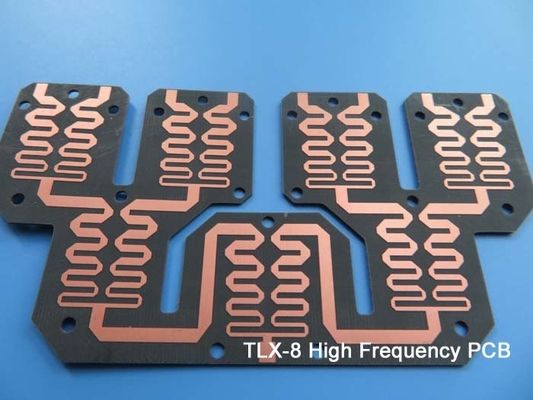

Introduction de notre nouvel équipement de circuits imprimés fabriqué en TLX-8 TLX-8 est un PCB stratifié en fibre de verre PTFE exceptionnel conçu pour offrir fiabilité et polyvalence dans diverses applications RF.Conçu avec une large gamme d'épaisseurs disponibles et des options de revêtement en cuivreLe TLX-8 offre un renforcement mécanique exceptionnel et excelle dans les environnements difficiles, qu'il résiste aux températures extrêmes, aux vibrations lors des lancements spatiaux,ou maintenir la résistance aux rayonnements dans l'espace, le TLX-8 offre des performances exceptionnelles.
Le TLX-8 offre plusieurs avantages clés: d'une part, il assure des valeurs d'intermodulation passive (PIM) supérieures, mesurées à moins de -160 dBc*,qui assure une intégrité exceptionnelle du signal et minimise les interférences du signalDeuxièmement, le TLX-8 présente une résistance mécanique et une stabilité thermique exceptionnelles, ce qui le rend idéal pour les applications soumises à des conditions difficiles.Sa constante diélectrique basse et stable garantit une transmission fiable du signal et un contrôle d'impédance optimal pour des performances à haute fréquence.
L'une des caractéristiques remarquables du TLX-8 est sa stabilité dimensionnelle, ce qui lui permet de maintenir des performances de circuit précises et fiables même dans des environnements exigeants.Le TLX-8 a de faibles propriétés d'absorption de l'humidité, ce qui améliore sa fiabilité et le rend adapté aux applications exposées à des conditions humides.La constante diélectrique étroitement contrôlée du TLX-8 fournit des performances constantes et des caractéristiques électriques prévisiblesEn outre, le faible facteur de dissipation (DF) assure une perte de signal minimale, facilitant une transmission efficace des signaux à haute fréquence.
| VALUES typiques du TLX-8 | |||||
| Propriété | Méthode d'essai | Unité | Valeur | Unité | Valeur |
| DK @10 GHz | IPC-650 2.5.5.3 | 2.55 | 2.55 | ||
| Df @1,9 GHz | IPC-650 2.5.5.5.1 | 0.0012 | 0.0012 | ||
| Df @10 GHz | IPC-650 2.5.5.5.1 | 0.0017 | 0.0017 | ||
| Décomposition diélectrique | IPC-650 2.5.6 | KV | > 45 | KV | > 45 |
| Absorption de l'humidité | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
| Résistance à la flexion (MD) | Pour l'utilisation dans les machines de traitement de l'air | PSI | 28,900 | N/mm2 | |
| Résistance à la flexion | Pour l'utilisation dans les machines de traitement de l'air | PSI | 20,600 | N/mm2 | |
| Résistance à la traction (MD) | Pour l'utilisation dans les machines de traitement de l'air | PSI | 35,600 | N/mm2 | |
| Résistance à la traction (CD) | Pour l'utilisation dans les machines de traitement de l'air | PSI | 27,500 | N/mm2 | |
| L'allongement à la rupture (MD) | Pour l'utilisation dans les machines de traitement de l'air | % | 3.94 | % | 3.94 |
| L'allongement à la rupture (CD) | Pour l'utilisation dans les machines de traitement de l'air | % | 3.92 | % | 3.92 |
| Le Module de Young. | Pour l'utilisation dans les machines de traitement de l'air | KPSI | 980 | N/mm2 | |
| Le Module de Young. | Pour l'utilisation dans les machines de traitement de l'air | KPSI | 1,200 | N/mm2 | |
| Le Module de Young. | Pour l'utilisation dans les machines de traitement de l'air | KPSI | 1,630 | N/mm2 | |
| Le rapport de Poisson | Pour l'utilisation dans les machines de traitement de l'air | 0.135 | N/mm | ||
| Résistance à l'écaillage ((1 oz.ed) | IPC-650 2.40,8 seconde.5.2.2 ((Stres thermique.) | Points / pouces linéaires | 15 | N/mm | |
| Résistance à l'écaillage ((1 oz.RTF) | IPC-650 2.40,8 seconde.5.2.2 ((Stres thermique.) | Points / pouces linéaires | 17 | N/mm | |
| Résistance à l'écaillage | IPC-650 2.4.8.3 ((Température élevée.) | Points / pouces linéaires | 14 | N/mm | |
| Résistance à l'écaillage | IPC-650 2.40,8 seconde.5.2.2 ((Stres thermique.) | Points / pouces linéaires | 11 | N/mm | |
| Résistance à l'écaillage ((1 oz. en rouleau) | IPC-650 2.40,8 seconde.5.2.2 ((Stres thermique.) | Points / pouces linéaires | 13 | N/mm | 2.1 |
| Conductivité thermique | Pour l'utilisation des appareils de traitement des eaux usées | R/M*K | 0.19 | R/M*K | 0.19 |
| Stabilité dimensionnelle | IPC-650 2.4.39 secondes.5.5 ((Après cuisson.) | millilitres par pouce. | 0.06 | mm/M | |
| Stabilité dimensionnelle | IPC-650 2.4.39 secondes.5.4 ((Après cuisson.) | millilitres par pouce. | 0.08 | mm/M | |
| Stabilité dimensionnelle | IPC-650 2.4.39 secondes.5.5 ((Stres thermique.) | millilitres par pouce. | 0.09 | mm/M | |
| Stabilité dimensionnelle | IPC-650 2.4.39 secondes.5.5 ((Stres thermique.) | millilitres par pouce. | 0.1 | mm/M | |
| Résistance de surface | IPC-650 2.5.17.1 seconde5.2.1 ((Température élevée.) | Je vous en prie. | 6.605 x 108 | Je vous en prie. | 6.605 x 108 |
| Résistance de surface | IPC-650 2.5.17.1 seconde5.2.1 ((condition d'humidité) | Je vous en prie. | 3.550 x 106 | Je vous en prie. | 3.550 x 106 |
| Résistance au volume | IPC-650 2.5.17.1 seconde5.2.1 ((Température élevée.) | Mohm/cm | 1.110 x 1010 | Mohm/cm | 1.110 x 1010 |
| Résistance au volume | IPC-650 2.5.17.1 seconde5.2.1 ((condition d'humidité) | Mohm/cm | 1.046 x 1010 | Mohm/cm | 1.046 x 1010 |
| Le point de départ est le point de départ de l'aéroport.°C) | IPC-650 2.4.41/ASTM D 3386 | en ppm/°C | 21 | en ppm/°C | 21 |
| Le point de départ est le point de départ.°C) | IPC-650 2.4.41/ASTM D 3386 | en ppm/°C | 23 | en ppm/°C | 23 |
| Le point de départ est le point de départ de l'axe CTE.°C) | IPC-650 2.4.41/ASTM D 3386 | en ppm/°C | 215 | en ppm/°C | 215 |
| Densité ((Gravité spécifique) | Pour l'utilisation dans les machines de traitement de l'air | g/cm3 | 2.25 | g/cm3 | 2.25 |
| Td(2% de perte de poids) | IPC-650 2.4.24.6 (TGA) | °C | 535 | °C | |
| Td(5% de perte de poids) | IPC-650 2.4.24.6 (TGA) | °C | 553 | °C | |
| Indice de flammabilité | L'utilisation de l'équipement | V-0 | V-0 | ||
En termes de sécurité, le TLX-8 est conforme à la classification UL 94 V0, assurant une résistance au feu élevée dans les applications critiques.offrant des performances optimales et une intégration facileLes propriétés électriques du TLX-8 comprennent une constante diélectrique de 2,55 ± 0,04 à 10 GHz et un facteur de dissipation de 0,0018 à 10 GHz.La stabilité dimensionnelle et le coefficient d'expansion thermique (CTE) du TLX-8 sont dans des limites acceptables pour des performances fiables.
Ce circuit imprimé RF est construit comme une carte rigide à 2 couches avec un poids de cuivre de 1 oz (1,4 mil) sur les couches extérieures.La trace minimale est de 6/5 mils.Les PCB sont soumis à des tests approfondis, y compris un test électrique à 100% avant expédition, pour assurer leur qualité et leur fiabilité.
Les PCB TLX-8 conviennent à un large éventail d'applications, telles que les systèmes radar, les communications mobiles, les équipements de test à micro-ondes et les dispositifs de transmission à micro-ondes.Que vous ayez besoin de circuits fiables pour ces applications ou de performances exceptionnelles dans des environnements RF difficiles, les PCB TLX-8 offrent la fiabilité et les performances dont vous avez besoin.
