Matériel: | TMM4 | Épaisseur: | 25 millions |
---|---|---|---|
Finition de surface: | Or par immersion | Masque de soudure: | vert |
Surligner: | Carte PCB à haute fréquence d'or d'immersion,PCB à haute fréquence à 2 couches,Masque de soudure vert PCB à haute fréquence |

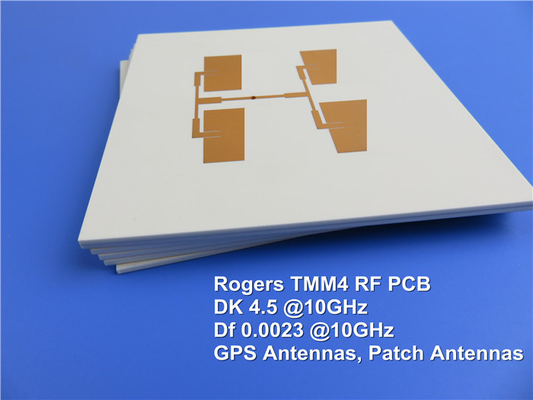

Aujourd'hui, la caractéristique est notre PCB nouvellement livré qui est basé sur des substrats TMM4.TMM4 est un matériau thermoset à micro-ondes de pointe spécialement conçu pour les applications de bande-ligne et de micro-bandes à haute fiabilité de trou plaquéCette céramique, hydrocarbures,Le composite polymère thermodurcissable combine les avantages mécaniques et chimiques des stratifiés céramiques et traditionnels en PTFE, tout en éliminant le besoin de techniques de production spécialisées.
Doté d'une constante diélectrique (Dk) de 4,50 +/- 0,045 et d'un facteur de dissipation de 0,0020 à 10 GHz, le TMM4 offre d'excellentes performances électriques pour les circuits RF et micro-ondes.Son coefficient thermique de Dk de 15 ppm/°K assure une stabilité sur une large gamme de températures, tandis que le coefficient de dilatation thermique correspondant au cuivre garantit l'intégrité dimensionnelle.le rendant exceptionnellement résistant à la chaleurAvec une conductivité thermique de 0,7 W/mk, il dissipe efficacement la chaleur, ce qui contribue à la fiabilité globale du système.
TMM4 Valeur typique | ||||||
Propriété | Le TMM4 | Direction | Unités | Condition | Méthode d'essai | |
Constante diélectrique,ε procédé | 4.5 ± 0.045 | Z | 10 GHz | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | ||
Constante diélectrique | 4.7 | - | - | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
Facteur de dissipation (processus) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
Coefficient thermique de la constante diélectrique | +15 | - | ppm/°K | -55°C à 125°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
Résistance à l'isolation | > 2000 | - | Je vous en prie! | Le Parlement européen | Pour l'utilisation dans les machines à coudre | |
Résistance au volume | 6 x 108 | - | Je vous en prie. | - | Pour l'utilisation dans les machines à coudre | |
Résistance de surface | 1 x 109 | - | Je vous en prie. | - | Pour l'utilisation dans les machines à coudre | |
Résistance électrique (résistance diélectrique) | 371 | Z | V/mil | - | Métode IPC-TM-650 2.5.6.2 | |
Propriétés thermiques | ||||||
Décomposition à température (Td) | 425 | 425 | °CTGA | - | Pour l'utilisation dans les machines de traitement de l'air | |
Coefficient de dilatation thermique - x | 16 | X | en ppm/K | 0 à 140 °C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
Coefficient de dilatation thermique - Y | 16 | Y | en ppm/K | 0 à 140 °C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
Coefficient de dilatation thermique - Z | 21 | Z | en ppm/K | 0 à 140 °C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
Conductivité thermique | 0.7 | Z | Pour les appareils à moteur électrique | 80 °C | Pour l'utilisation dans les machines de traitement de l'air | |
Propriétés mécaniques | ||||||
Résistance à la peeling du cuivre après stress thermique | 5.7 (1.0) | X, Y | Lb/pouce (N/mm) | après soudage flottant 1 oz. EDC | La méthode IPC-TM-650 est utilisée.4.8 | |
Résistance à la flexion (MD/CMD) | 15.91 | X, Y | KPSI | Une | Pour l'utilisation dans les machines de traitement de l'air | |
Module de flexion (MD) | 1.76 | X, Y | Le MPSI | Une | Pour l'utilisation dans les machines de traitement de l'air | |
Propriétés physiques | ||||||
Absorption de l'humidité (2X2) | 1.27 mm (0,050") | 0.07 | - | % | D/24/23 | Pour l'utilisation dans les machines de traitement de l'air |
3.18 mm (0,125") | 0.18 | |||||
Gravité spécifique | 2.07 | - | - | Une | Pour les appareils à commande numérique | |
Capacité thermique spécifique | 0.83 | - | J/g/K | Une | Calculé | |
Compatible avec les procédés sans plomb | Je suis désolé. | - | - | - | - |
Les propriétés mécaniques du TMM4 résistent à la glissade et au flux de froid, assurant des performances et une fiabilité à long terme.L'utilisation d'une résine thermodurcissable dans sa composition permet une liaison fiable du fil sans risque de levage du tampon ou de déformation du substratLe TMM4 est compatible avec tous les procédés PWB courants, ce qui le rend polyvalent et facile à intégrer dans les flux de travail de fabrication existants.
Ce PCB est une carte rigide à deux couches avec un poids de cuivre de 35 μm sur chaque couche externe.La trace minimale est de 6/8 millimètresIl est soumis à un test électrique complet à 100% avant expédition, garantissant sa qualité et sa fiabilité.
Matériau du PCB: | Composé de polymère céramique, d'hydrocarbures et de polymère thermodurcisseur |
Désignateur: | Le TMM4 |
Constante diélectrique: | 4.5 ± 0,045 (processus); 4.7 (conception) |
Nombre de couches: | 1 couche, 2 couches |
Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Épaisseur du stratifié: | Les émissions de CO2 sont les suivantes: 15 mil (0,381 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 30 mil (0,762 mm), 50 mil (1,270 mm), 60 mil (1,524 mm), 75 mil (1,905 mm), 100 mil (2,540 mm), 125 mil (3,175 mm) |
Taille des PCB: | ≤ 400 mm x 500 mm |
Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'étain par immersion, l'or pur (pas de nickel sous l'or), l'OSP. |
Les PCB TMM4 trouvent des applications dans un large éventail d'industries. Ils sont particulièrement adaptés aux circuits RF et micro-ondes, aux amplificateurs de puissance, aux combinateurs, aux filtres, aux accoupleurssystèmes de communication par satelliteAvec ses performances électriques exceptionnelles, sa fiabilité mécanique, ses capacités de détection et de détection,et compatibilité avec les procédés PWB standard, les PCB TMM4 offrent des performances et une durabilité exceptionnelles.
Ces circuits imprimés basés sur TMM4 respectent la norme de qualité IPC-Classe-2 et sont disponibles dans le monde entier.assurer la compatibilité avec les procédés de fabrication de PCB standard.
Avec ses performances électriques exceptionnelles, sa fiabilité mécanique et sa compatibilité avec les procédés PWB standard,Les PCB TMM4 offrent une solution fiable et de haute qualité pour des applications RF et micro-ondes exigeantesGrâce à leur disponibilité et leur support dans le monde entier, les PCB TMM4 permettent aux ingénieurs et aux concepteurs de libérer leur créativité et de repousser les limites de ce qui est possible dans le monde des circuits RF et micro-ondes.
