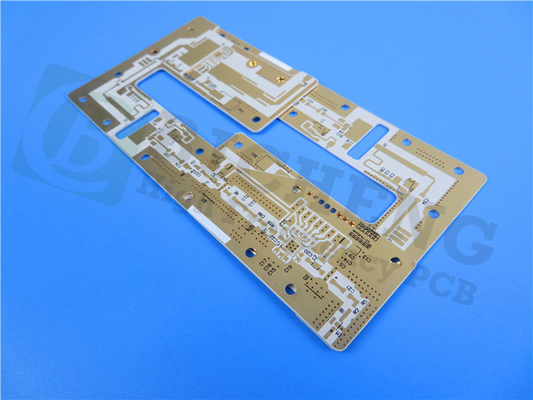

25mil RF-60A plongée en étain PCB double face carte de circuit imprimé personnalisé

Nous vous présentons notre PCB basé sur le stratifié RF-60A en fibre de verre en céramique.Ce produit avancé possède une composition unique qui offre des propriétés électriques exceptionnelles et une faible absorption d'humiditéAvec son renforcement en fibre de verre tissé, RF-60A assure une excellente stabilité dimensionnelle, une résistance à la flexion améliorée,et des performances fiables de revêtement par trou, même dans des environnements thermiques extrêmesCe stratifié présente également une résistance remarquable aux liaisons interlaminées et une résistance au soudage, ce qui en fait un choix de choix pour diverses applications.

Taconic, un leader reconnu dans les stratifiés RF et les matériaux numériques haute vitesse, vous apporte RF-60A dans le cadre de leur gamme complète de stratifiés haute fréquence et pré-préparations.Ces matériaux de pointe trouvent leur application dans les antennes, les cartes RF multicouches et les cartes numériques haute vitesse, les interconnexions et les dispositifs, permettant des performances et une connectivité inégalées.

Caractéristiques:
- RF-60A offre une constante diélectrique (Dk) de 6,15 à 10 GHz, assurant une performance stable sur toutes les fréquences.
- Avec un facteur de dissipation de 0,0028 à 10 GHz, ce stratifié minimise la perte et la distorsion du signal.
- Il présente un faible coefficient de dilatation thermique (CTE), avec 9 ppm/°C sur l'axe x, 8 ppm/°C sur l'axe y et 69 ppm/°C sur l'axe z, permettant une performance fiable de -30°C à 125°C.
- RF-60A présente une conductivité thermique élevée de 0,54 W/mk, facilitant une dissipation de chaleur efficace.
- Sa résistance à la flexion élevée de 18300 psi (MD) et 14600 psi (CD) assure durabilité et fiabilité.
- Ce stratifié a un taux d'absorption de l'humidité de 0,02%, conservant ses performances même dans des conditions humides.
- RF-60A est conforme aux réglementations ROHS et WEEE, répondant aux normes environnementales.

Les avantages:
- La stabilité de la constante diélectrique (Dk) à travers les fréquences assure des performances cohérentes dans diverses applications.
- RF-60A offre une excellente stabilité dimensionnelle, assurant un fonctionnement fiable et une intégration facile.
- Sa résistance exceptionnelle à la liaison interlaminaire garantit l'intégrité et la durabilité du PCB.
- La faible expansion de l'axe Z de RF-60A permet des connexions fiables en plaqué à travers un trou, même dans des environnements thermiques extrêmes.

Ce PCB est doté d'une construction rigide à deux couches qui assure des performances et une durabilité optimales.La première couche de cuivre a une épaisseur de 35 μmLa couche de cuivre, également de 35 μm d'épaisseur, complète l'empilement.Cette construction fournit une base solide pour des connexions de circuit fiables et une transmission efficace du signal.

Détails de la construction du PCB:
- Dimensions des cartes: le PCB mesure 83 mm x 65 mm avec une tolérance de +/- 0,15 mm, ce qui lui confère un facteur de forme compact et précis.
- Trace minimale/Espace: Le PCB prend en charge une largeur minimale de trace et un espacement de 6/7 mils, permettant des conceptions de circuits complexes.
- Taille minimale des trous: le PCB a une taille minimale des trous de 0,4 mm, ce qui permet l'utilisation de divers composants.
- Pas de voies aveugles: la conception ne comporte pas de voies aveugles, ce qui simplifie le processus de fabrication.
- Épaisseur de la carte finie: le PCB fini a une épaisseur de 0,71 mm, ce qui lui confère une solution compacte et légère.
- Poids du cuivre fini: les couches de cuivre extérieures ont un poids de 1 oz (1,4 mil), ce qui assure une conductivité optimale.
- Épaisseur du revêtement par voie: l'épaisseur du revêtement par voie est de 20 μm, garantissant des connexions électriques fiables.
- Finition de surface: le PCB est doté d'une finition de surface en étain par immersion, fournissant une couche protectrice et soudable.
- Top Silkscreen: aucun top silkscreen n'est appliqué sur le PCB.
- Silkscreen inférieur: aucun silkscreen inférieur n'est appliqué sur le PCB.
- Masque de soudage supérieur: aucun masque de soudage supérieur n'est appliqué sur le PCB.
- Masque de soudure inférieure: aucun masque de soudure inférieure n'est appliqué sur le PCB.
- Test électrique à 100%: chaque PCB est soumis à un test électrique complet avant expédition pour assurer sa fonctionnalité et sa qualité.

Statistiques sur les PCB:
- Composants: Ce PCB contient un total de 17 composants, ce qui permet une fonctionnalité polyvalente.
Il y a 44 plaquettes sur ce PCB, facilitant les connexions des composants.
- Les plaquettes à trous: sur le total des plaquettes, 25 sont dédiées aux composants à trous.
- Les plaquettes SMT supérieures: les 19 plaquettes restantes sont destinées aux composants de la technologie de montage de surface (SMT) sur la couche supérieure.
Il n'y a pas de tampons SMT sur la couche inférieure.
- voies: elle comprend 23 voies à des fins d'interconnexion.
- Les réseaux: il contient 4 réseaux, représentant des chemins interconnectés entre les composants.

Informations complémentaires:
Cette peinture de PCB fournie est en format Gerber RS-274-X, assurant la compatibilité et la précision pendant la production.garantie de performances fiables et d'excellence de fabricationLe PCB RF-60A est disponible dans le monde entier, permettant un accès facile pour les clients du monde entier.

Applications typiques:

Le PCB RF-60A trouve son application dans divers domaines, notamment:


- Amplificateurs de puissance: il fournit une plateforme fiable pour les circuits d'amplification de puissance, assurant une amplification efficace et stable du signal.


- Filtres et accouplements: le PCB permet la mise en place de filtres et d'accouplements, assurant une manipulation et un contrôle précis du signal.


- Composants passifs: il accueille des composants passifs, tels que des résistances et des condensateurs, leur permettant d'être intégrés dans le circuit.


- Antennes: le PCB RF-60A permet de créer des antennes de haute performance, facilitant la communication et la connectivité sans fil.

Avec ses propriétés exceptionnelles et sa construction fiable, le PCB RF-60A offre une solution polyvalente et de haute qualité pour un large éventail d'applications.
