Détails sur le produit:
Conditions de paiement et expédition:
|
| Nombre de couches: | 4-Layer | Épaisseur: | 2.7mm |
|---|---|---|---|
| Poids du cuivre: | 1 oz | Finition de surface: | HASL sans plomb |
| Mettre en évidence: | PCB multicouche à haute fréquence RO3010,2.7 mm RO3010 PCB multicouches,HASL RO3010 PCB multicouche sans plomb |
||

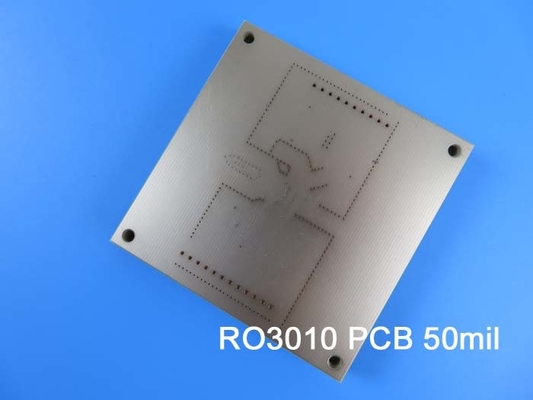

Nous vous présentons notre nouveau circuit imprimé équipé du matériau de circuit avancé RO3010, destiné à répondre aux exigences de l'électronique moderne.Ce PCB haute performance offre une stabilité exceptionnelle et une large gamme d'applications à différentes fréquences.Avec ses composites PTFE remplis de céramique et ses prix compétitifs, notre PCB est le choix idéal pour la miniaturisation des circuits et les processus de fabrication en série.
Principales caractéristiques:
- constante diélectrique de 10,2+/- 0,30 à 10 GHz/23°C
- Facteur de dissipation de 0,0022 à 10 GHz/23°C
- Faible coefficient d'expansion thermique (-55 à 288 °C) de 13 ppm/°C (X), 11 ppm/°C (Y) et 16 ppm/°C (Z) respectivement
- Td> 500°C
- Conductivité thermique de 0,95 W/mK
- Absorption de l'humidité de 0,05%
Les avantages:
1Stabilité dimensionnelle avec coefficient d'expansion équivalent au cuivre.
2- Prix économiques du stratifié pour les procédés de fabrication en série.
3. Convient pour une utilisation avec des cartes à plusieurs couches.
| RO3010 Valeur typique | |||||
| Propriété | RO3010 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 10.2 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 11.2 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0022 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | - 395 | Z | en ppm/°C | 10 GHz -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle | 0.35 0.31 |
X Y |
mm/m | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Résistance au volume | 105 | MΩ.cm | - Je ne sais pas. | IPC 2.5.17.1 | |
| Résistance de surface | 105 | MΩ | - Je ne sais pas. | IPC 2.5.17.1 | |
| Module de traction | 1902 1934 |
X Y |
MPa | 23°C | Pour l'aéronef |
| Absorption de l'humidité | 0.05 | % | D48/50 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 | |
| Température spécifique | 0.8 | j/g/k | Calculé | ||
| Conductivité thermique | 0.95 | R/M/K | 50°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique (-55 à 288°C) |
13 11 16 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td | 500 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Densité | 2.8 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 9.4 | Je vous en prie. | 1 oz, EDC après la soudure flottante | IPC-TM 2.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Cette pile de circuits imprimés se compose d'une conception rigide à 2 couches, avec des couches de cuivre, un substrat Rogers RO3010 et un pré-produit.4 ml) sur les couches extérieuresLes dimensions du PCB sont de 30 mm x 30 mm, ce qui offre un espace suffisant pour vos circuits.L'épaisseur du revêtement par voie est de 20 μm, assurant des connexions fiables.
Pour votre commodité, ce PCB est livré avec une finition de surface sans plomb HASL, éliminant le besoin de traitement supplémentaire.ne sont pas inclusAvant l'expédition, chaque PCB subit un test électrique à 100%, garantissant la qualité et les performances.
Avec 2 composants, 5 plaquettes, 3 voies et 3 réseaux, notre PCB est conçu pour répondre aux normes IPC-Classe-2, garantissant la fiabilité et le respect des normes de l'industrie.Les illustrations fournies sont au format Gerber RS-274-X, largement accepté dans l'industrie.
Ce PCB polyvalent trouve des applications dans divers domaines, notamment:
- Applications radar dans le secteur automobile
- antennes satellites de positionnement global
- Systèmes de télécommunications cellulaires - amplificateurs de puissance et antennes
- Antennes à patch pour les communications sans fil
- Satellites de diffusion directe
- Lien de données sur les câbles
- Les lecteurs de compteurs à distance
- Les arrière-planes électriques
Nos PCB de haute qualité sont facilement disponibles pour l'expédition dans le monde entier, ce qui vous permet d'accéder à notre technologie avancée quel que soit votre emplacement.Que vous travailliez sur des applications de radar automobile, les antennes satellites de positionnement global, les systèmes de télécommunications cellulaires, les communications sans fil, les satellites de diffusion directe, les systèmes de câbles, les lecteurs de compteurs à distance ou les backplanes d'alimentation,notre PCB RO3010 est le choix parfait. Découvrez la fiabilité, les performances et l'abordabilité de notre solution PCB et mettez vos conceptions électroniques en scène avec facilité.
