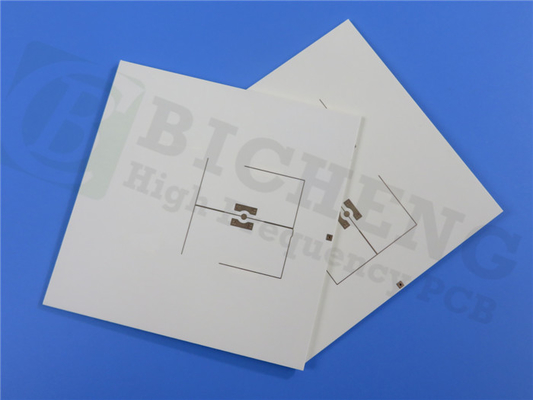

4.8mm RO4003C RF PCB Vias remplis de cuivre avec ENEPIG

Présentation de notre PCB récemment livré construit sur les substrats RO4003C, un stratifié de haute performance qui combine les propriétés électriques du PTFE/verre tissé avec la fabrication de l'époxy/verre.Les matériaux hydrocarbures/céramiques renforcés de verre tissé exclusif de RO4003C offrent des performances électriques exceptionnelles et une fabrication de circuits rentable.

Les stratifiés RO4003C sont disponibles dans diverses configurations utilisant des styles de tissu en verre 1080 et 1674, tous répondant aux mêmes spécifications de performance électrique strictes.Ces stratifiés assurent un contrôle précis de la constante diélectrique (Dk) et une faible perte, tout en utilisant les mêmes méthodes de traitement que les stratifiés époxy/verre standard.simplification du processus de fabrication.

Doté d'une constante diélectrique de DK 3,38 +/- 0,05 à 10 GHz et d'un facteur de dissipation de 0,0027 à 10 GHz, le PCB RO4003C assure une transmission de signal précise et fiable.Il présente une conductivité thermique de 0.71 W/m/°K, contribuant à une dissipation de chaleur efficace. Le PCB présente un faible coefficient de dilatation thermique (CTE) de 11 ppm/°C pour l'axe X, 14 ppm/°C pour l'axe Y,et 46 ppm/°C pour l'axe ZIl possède également une valeur de Tg élevée de > 280 °C, assurant une stabilité à température élevée.

Le PCB RO4003C offre de nombreux avantages pour vos applications. Il est idéal pour les constructions de cartes multicouches (MLB) et peut être traité comme FR-4 à un coût de fabrication inférieur,ce qui en fait un choix attrayant pour les performances sensiblesEn outre, son prix est compétitif, ce qui offre une excellente valeur ajoutée pour ses capacités de performance.

Ce PCB particulier est une carte rigide à 3 couches avec un empilement composé de copper_layer_1 (35 μm), d'un noyau Rogers RO4003C de 0,508 mm (20 mil), d'un prepreg RO4450F de 0,200 mm, de copper_layer_2 (35 μm), d'un 1.524 mm Rogers RO4003C noyau, un prépuce RO4450F de 0,200 mm, un autre noyau RO4003C de 1,524 mm, un prépuce RO4450F de 0,200 mm, un noyau RO4003C de 0,508 mm et une couche de cuivre (35 μm).Cette configuration offre une intégrité structurelle et des performances électriques optimales.

Ce PCB a une dimension de carte de 66 mm x 66 mm, avec une tolérance de +/- 0,15 mm. Il présente une trace minimale / espace de 10/10 mil et une taille minimale de trou de 0,5 mm. Il n'y a pas de voies aveugles.L'épaisseur de la planche finie est de 4L'épaisseur du revêtement est de 20 μm. La finition de la surface est ENEPIG (nickel sans électro, palladium sans électro, or immersion).La sérigraphie supérieure est blanche.Le masque de soudure supérieur est noir et le masque de soudure inférieur n'est pas appliqué.Chaque panneau est soumis à un test électrique complet à 100% pour assurer ses performances et sa fiabilité.

Ce PCB est conforme aux normes de qualité IPC-Classe 2, garantissant des processus de fabrication de haute qualité et des performances fiables.

Le PCB RO4003C trouve des applications dans diverses industries. Il est bien adapté aux antennes de stations de base cellulaires et aux amplificateurs de puissance, offrant une excellente transmission et fiabilité du signal.Il convient également pour les étiquettes d'identification RFPour les satellites de radiodiffusion directe, choisissez le PCB RO4003C pour des performances électriques exceptionnelles, une fabrication rentable,et fonctionnalités fiables dans des applications exigeantes.
