| Matériel: | RO4360G2 | Taille des PCB: | 68.35 mm x 41.4 mm = 1 PCS |
|---|---|---|---|
| Poids en cuivre: | 1 oz | Finition de surface: | Or par immersion |
| Nombre de couches: | 2 couches | Épaisseur du PCB: | 0.6 mm |
| Mettre en évidence: | RO4360G2 Plaque de PCB RF,20 millilitres de carte de PCB RF,Plaque de circuits imprimés RF en or par immersion |
||

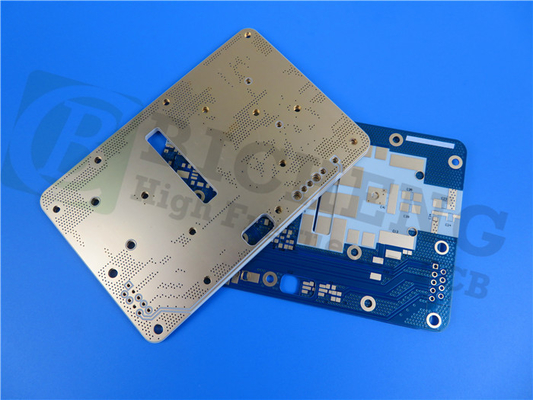

Le nouveau PCB rigide à 2 couches RO4360G2 est un produit de pointe qui combine performance et capacité de traitement, ce qui le rend idéal pour un large éventail d'applications.Examinons les principales caractéristiques et les avantages de ce PCB exceptionnel:
Caractéristiques:
- constante diélectrique (Dk) de 6,15+/- 0,15 à 10 GHz/23°C: assure une transmission fiable du signal et des performances optimales.
- Facteur de dissipation de 0,0038 à 10 GHz/23°C: réduit au minimum la perte de signal, en maintenant l'intégrité du signal.
- Haute conductivité thermique de 0,75 W/mK: dissipation de chaleur efficace, amélioration de la fiabilité et des performances.
- Faible coefficient d'expansion thermique sur l'axe Z à 28 ppm/°C: assure une stabilité dimensionnelle à différentes températures.
- Compatible avec les procédés sans plomb, inflammabilité 94V-0: respectueux de l'environnement et répondant à des exigences de sécurité strictes.
| RO4360G2 Valeur typique | |||||
| Propriété | Pour les produits de la catégorie 1 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 6.15 ± 0.15 | Z | 10 GHz/23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| 2.5 GHz/23°C | |||||
| Facteur de dissipation,tanδ | 0.0038 | Z | 10 GHz/23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Conductivité thermique | 0.75 | Pour les appareils électroniques | 50°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance au volume | 4.0 x 1013 | Pour les autres types de produits: | T élevé | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| Résistance de surface | 9.0 x 1012 | Oh | T élevé | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| La résistance électrique | 784 | Z | V/mil | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 | |
| Résistance à la traction | Les États membres doivent fournir des informations détaillées sur les mesures prises. | X et Y | MPa (kpsi) | 40 heures 50% RH/23 | Pour l'aéronef |
| Résistance à la flexion | 213(31) 145(21) | X et Y | MPa (kpsi) | 40 heures 50% RH/23 | Le code IPC-TM-650, 2.4.4 |
| Coefficient de dilatation thermique | 13 14 28 | X et Z | en ppm/°C | - 50 ans.°Cà 288°CAprès un cycle de chaleur répété | Le code IPC-TM-650, 2.1.41 |
| Tg | > 280 | °C TMA | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 | ||
| Td | 407 | °C | ASTM D3850 à l'aide de TGA | ||
| T288 | > 30 ans | Z | minutes | 30 min / 125°CPrécuire | IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.24.1 |
| Absorption de l'eau | 0.08 | % | 50°C48 heures | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 ASTM D570 | |
| Coefficient thermique de | -131 @10 GHz | Z | en ppm/°C | - 50 ans.°Cà 150°C | Le code IPC-TM-650, 2.5.5.5 |
| Densité | 2.16 | gm/cm3 | NT1 économie | Pour les appareils à commande numérique | |
| Résistance à la peau de cuivre | 5.2 (0,91) | Plie (N/mm) | Condition B | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | Les résultats de l'enquête sont publiés dans le dossier UL 94 QMTS2. | |||
Les avantages:
- Flexibilité de conception: RO4360G2 offre une flexibilité de conception, permettant des applications innovantes et personnalisées.
- fiabilité des trous: assure des connexions robustes et fiables pour les composants.
- Compatible avec l'assemblage automatisé: facilite des processus de fabrication efficaces et rationalisés.
- Environnemental - Compatible avec les procédés sans plomb: soutient les initiatives respectueuses de l'environnement et le respect des réglementations.
- Chaîne d'approvisionnement efficace et délais de livraison courts: Option de matériaux rentable avec une livraison plus rapide.
Le PCB rigide à deux couches RO4360G2 est conçu avec des détails de construction méticuleux pour répondre à vos besoins spécifiques.La largeur minimale de la trace de 4 mils et l'espace de 6 mils assurent un routage précis du signal.Avec une épaisseur de carte finie de 0,6 mm et un poids de cuivre fini de 1 oz (1,4 mil) sur les couches extérieures, ce PCB offre un profil mince sans compromettre la conductivité.L'épaisseur du revêtement de 20 μm et la finition de la surface en or par immersion assurent des connexions électriques fiables et une excellente soudabilitéLe masque de soudage vert supérieur et inférieur assure la protection et la clarté visuelle, tandis que le test électrique à 100% avant expédition garantit la qualité.Les voies de 5 mm remplies de résine et recouvertes améliorent l'intégrité structurellePrenant en charge 11 composants, 70 plaquettes (46 trous et 24 SMT supérieurs) et 35 voies, ce PCB offre une polyvalence pour diverses applications.
Les statistiques sur les PCB montrent ses caractéristiques clés. Avec 3 réseaux, le PCB permet plusieurs voies de signal, et sa conception précise facilite une interconnexion efficace.Que vous ayez besoin de connexions fiables à travers le trou ou de la technologie de montage de surface, le PCB RO4360G2 est équipé de 46 plaquettes à travers le trou et de 24 plaquettes SMT supérieures.Ces détails et statistiques de construction soulignent la précision, la fiabilité et la polyvalence du PCB rigide à deux couches RO4360G2, ce qui en fait un excellent choix pour diverses applications électroniques.
Norme acceptée: IPC-Classe 2.
| Matériau du PCB: | Matériaux thermodurcissables remplis d'hydrocarbures en céramique |
| Nom: | Pour les produits de la catégorie 1 |
| Constante diélectrique: | 60,15 ± 0.15 |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | 8 mil (0,203 mm), 12 mil (0,705 mm), 16 mil (0,406 mm), 20 mil ((0,508 mm), 24 mil (0,610 mm), 32 mil (0,813 mm), 60 mil ((1,524 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'OSP etc. |
Applications:
- Amplificateurs de puissance des stations de base: obtenir une amplification de puissance de haute performance pour les stations de base.
- Les émetteurs-récepteurs à petites cellules: permettre une communication efficace et fiable dans les systèmes d'émetteurs-récepteurs à petites cellules.
Disponibilité: le PCB RO4360G2 est disponible dans le monde entier, ce qui garantit l'accessibilité pour les clients mondiaux.
Découvrez la puissance et l'efficacité de RO4360G2 2 couches PCB rigide dans votre prochain projet.
