Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | TC350 | Taille des PCB: | 68.35 mm x 41.4 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | 1 oz | Finition de surface: | Niveau de soudure à air chaud (HASL) |
| Nombre de couches: | 2 couches | Épaisseur du PCB: | 0.6 mm |
| Mettre en évidence: | PCB à plaquette,PCB remplis de résine,20 millilitres de PCB TC350 |
||
Présentation de notre nouveau PCB basé sur des substrats TC350 - une solution de pointe pour les applications de haute puissance.remplissages céramiques hautement conducteurs thermiquementCette combinaison unique offre des performances exceptionnelles en termes de faible perte d'insertion, de conductivité thermique plus élevée et de fiabilité supérieure.permettant de réduire les températures de fonctionnement dans des environnements exigeants.
Avec une excellente stabilité constante diélectrique à différentes températures, les stratifiés TC350 sont idéaux pour les concepteurs d'amplificateurs de puissance et d'antennes qui cherchent à maximiser le gain et à minimiser les pertes de bande passante.Ils fournissent également une stabilité cruciale pour les dispositifs sensibles à la phase et à l'impédance comme les transformateurs réseau et les diviseurs de puissance Wilkinson.
| Propriété | Unités | Valeur | Le test Merthod |
| 1Propriétés électriques | |||
| Constante diélectrique (pouvant varier en fonction de l'épaisseur) | |||
| @ 1 MHz | - Je ne sais pas. | 3.50 | IPC TM-650 2. Les produits de base sont les suivants:5.5.3 |
| @1,8 GHz | - Je ne sais pas. | 3.50 | CAVITÉ de résonance |
| @10 GHz | - Je ne sais pas. | 3.50 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Facteur de dissipation | |||
| @ 1 MHz | - Je ne sais pas. | 0.0015 | IPC TM-650 2. Les produits de base sont les suivants:5.5.3 |
| @1,8 GHz | - Je ne sais pas. | 0.0018 | CAVITÉ de résonance |
| @10 GHz | - Je ne sais pas. | 0.0020 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Coefficient de température du diélectrique | - Je ne sais pas. | ||
| TC r @ 10 GHz (-40 à 150°C) | ppm/oC | - 9 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Résistance au volume | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| Résistance de surface | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| La résistance électrique | Volts/mil (kV/mm) | 780 (31) | IPC TM-650 2. Les produits de base sont les suivants:5.6.2 |
| Décomposition diélectrique | KV | 40 | IPC TM-650 2. Les produits de base sont les suivants:5.6 |
| Résistance à l'arc | seconde | > 240 | IPC TM-650 2. Les produits de base sont les suivants:5.1 |
| 2Propriétés thermiques | |||
| Température de décomposition (Td) | |||
| Nom de l'entreprise | °C | 520 | IPC TM-650 2. Les produits de base sont les suivants:4.24.6 |
| 5% | °C | 567 | IPC TM-650 2. Les produits de base sont les suivants:4.24.6 |
| T260 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| T288 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| T300 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| Expansion thermique, CTE (x,y) 50 à 150 °C | ppm/oC | 7, 7 | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Expansion thermique, CTE (z) 50 à 150 °C | ppm/oC | 12 | IPC TM-650 2. Les produits de base sont les suivants:4.24 |
| Pourcentage d'expansion de l'axe z (50-260oC) | % | 1.2 | IPC TM-650 2. Les produits de base sont les suivants:4.24 |
| 3Propriétés mécaniques | |||
| Résistance à l'écaillage au cuivre (1 oz/35 microns) | |||
| Après un stress thermique | Lb/in (N/mm) | 7 (1.2) | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| À des températures élevées (150 °C) | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2. Les produits de base sont les suivants:4.8.2 |
| Solutions après-processus | Lb/in (N/mm) | 7 (1.2) | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| Module du jeune | Le nombre de points de contact est le suivant: | IPC TM-650 2. Les produits de base sont les suivants:4.18.3 | |
| Résistance à la flexion (machine/cross) | Le nombre de points de contact est le suivant: | 14/10 (97/69) | IPC TM-650 2. Les produits de base sont les suivants:4.4 |
| Résistance à la traction (machine/croix) | Le nombre de points de contact est le suivant: | 11/8 (76/55) | IPC TM-650 2. Les produits de base sont les suivants:4.18.3 |
| Module de compression | Le nombre de points de contact est le suivant: | Pour l'utilisation dans les machines à coudre | |
| Ratio de Poisson | - Je ne sais pas. | Pour l'utilisation dans les machines à coudre | |
| 4Propriétés physiques | |||
| Absorption de l'eau | % | 0.05 | IPC TM-650 2. Les produits de base sont les suivants:6.2.1 |
| Densité ambiante 23oC | g/cm3 | 2.30 | ASTM D792 Méthode A |
| Conductivité thermique | Pour les appareils électroniques | 0.72 | Pour l'ASTMD5470 |
| Température spécifique | J/gK | 0.90 | Pour les appareils de traitement de l'air |
| Intégrabilité | classe | V0 | L'utilisation de l'équipement |
| Dégagement de gaz par la NASA, 125 °C, ≤10-6 torr | |||
| Perte de masse totale | % | 0.02 | Les données sont fournies par la NASA SP-R-0022 |
| Les volatiles collectés | % | 0.01 | Les données sont fournies par la NASA SP-R-0022 |
| La vapeur d'eau récupérée | % | 0.01 | Les données sont fournies par la NASA SP-R-0022 |
Cette PCB présente plusieurs caractéristiques et avantages remarquables. Les stratifiés TC350 offrent une constante diélectrique (Dk) de 3,5 à 1 MHz, 1.8 GHz et 10 GHz, assurant une performance constante.d'une épaisseur inférieure ou égale à 1 mm.0015 à 1 MHz, 0.0018 à 1.8 GHz et 0.002 à 10 GHz, l'intégrité du signal est maintenue même à haute fréquence.y compris un faible coefficient thermique de Dk, une conductivité thermique élevée de 0,72 W/mk et une large plage de température de T260, T288, T300 > 60 minutes.dissipation de chaleur efficace, et une utilisation accrue de la bande passante pour les amplificateurs et les antennes.

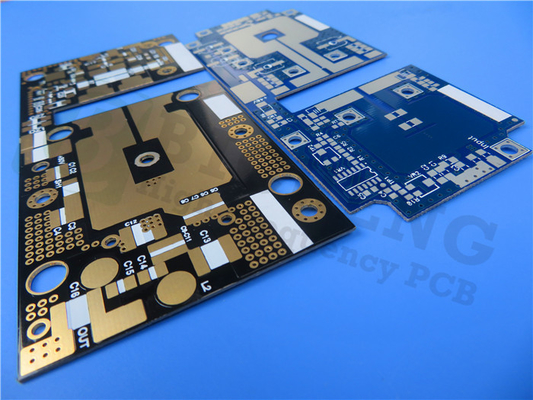

Ce PCB est un design rigide à deux couches avec une couche de cuivre d'une épaisseur de 35 μm de chaque côté.6 mm et un poids de cuivre fini de 1 oz (1.4 mils) sur les couches extérieures, ce PCB offre une construction robuste tout en conservant sa compacité.Les voies de 5 mm remplies de résine et recouvertes assurent des connexions électriques fiables et une intégrité structurelleLe masque de soudure vert sur les couches supérieure et inférieure offre une protection et une finition professionnelle.
| Matériau du PCB: | Composite tissé renforcé de fibres de verre, rempli de céramique, à base de PTFE |
| Nom: | Le TC350 |
| Constante diélectrique: | 3.5 ± 0.05 |
| Conductivité thermique | 0.72 W/m-K |
| Facteur de dissipation | Df.002@10 GHz |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | 10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
En termes statistiques, ce PCB prend en charge l'installation de 19 composants et propose un total de 48 plaquettes, dont 26 plaquettes à trous et 22 plaquettes à technologie de montage de surface supérieure (SMT).Avec 25 voies et 3 filets, le PCB facilite une interconnexion efficace et une flexibilité dans la conception des circuits. Il subit un test électrique rigoureux à 100% avant expédition pour assurer une performance optimale.
Ce PCB basé sur TC350 est conforme à la norme de qualité IPC-Classe 2 et est compatible avec les illustrations de Gerber RS-274-X. Il est facilement disponible dans le monde entier,le rendre accessible à divers projets et applicationsCertaines applications typiques comprennent les amplificateurs de puissance, les filtres, les coupleurs, les amplificateurs montés sur une tour (TMA), les amplificateurs montés sur une tour (TMB), les antennes à cycle thermique sensibles à la dérive diélectrique,et combinateurs à micro-ondes et diviseurs de puissance.
Découvrez les avantages de nos circuits imprimés basés sur TC350, offrant des performances, une fiabilité et une gestion thermique exceptionnelles pour vos conceptions électroniques de haute puissance.
