30 mil DiClad 880 PCB à haute fréquence à double couche

30mil DiClad 880 High Frequency PCB 2-layer Immesion Silver
30mil DiClad 880 High Frequency PCB 2-layer Immesion Silver 30mil DiClad 880 High Frequency PCB 2-layer Immesion Silver

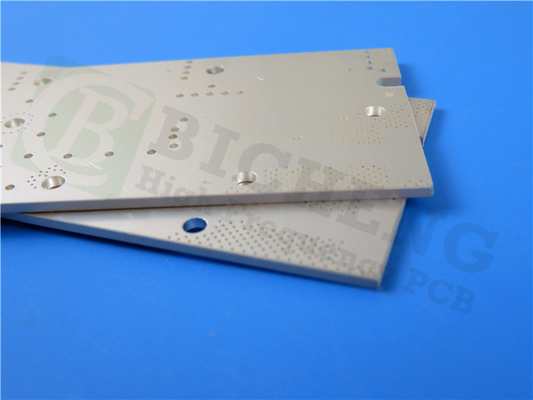

Image Grand :  30 mil DiClad 880 PCB à haute fréquence à double couche

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Conditions de paiement et expédition:
Quantité de commande min: 1 pièces
Prix: USD9.99-99.99/PCS
Détails d'emballage: Sacs à vide + cartons
Délai de livraison: 8 à 9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000 pièces par mois
Description de produit détaillée
Matériel: DiClad 880 Taille des PCB: 60 mm x 60 mm = 1 PCS, +/- 0,15 mm
Poids en cuivre: couches extérieures de 1 oz (1,4 ml) Finition de surface: Argent immergé
Nombre de couches: 2-layer Épaisseur du PCB: 30 millions
Mettre en évidence:

30 mil DiClad 880 PCB à haute fréquence

,

DiClad 880 High Frequency PCB

Nous vous présentons notre nouvel PCB basé sur DiClad 880, un substrat de pointe qui exploite la puissance des fibres de verre tissées et des composites à base de PTFE.un leader dans les matériaux avancés, le PCB DiClad 880 offre des performances inégalées, des propriétés diélectriques exceptionnelles et une fiabilité inégalée pour un large éventail d'applications.



Principales caractéristiques et avantages:

1Performance diélectrique impressionnante:
Le PCB DiClad 880 possède une constante diélectrique basse (DK) de 2,17 ou 2,2 +/- 0,04 à 10 GHz/23 °C et 1 MHz, garantissant une intégrité optimale du signal et une perte minimale.Son facteur de dissipation impressionnamment bas de 0.0009 à 10 GHz/23°C et 0.0008 à 1 MHz améliore encore son efficacité.



2Stabilité à température:
Avec un coefficient de température DK (TcDK) de -160 ppm/°C et une plage de température allant de -10°C à 140°C, le PCB DiClad 880 conserve ses performances exceptionnelles même dans des conditions de température extrêmes.Dites au revoir à la dégradation du signal et bonjour à la fiabilité.



3Résistance à l'humidité:
DiClad 880 présente la plus faible absorption d'humidité parmi les composites à base de PTFE, à seulement 0,02%; cette résistance exceptionnelle à l'humidité assure des performances et une longévité constantes,même dans des environnements humides.



4Stabilité dimensionnelle:
Ce PCB offre une excellente stabilité dimensionnelle, avec un coefficient d'expansion thermique (CTE) de 25 ppm/°C (axe X), 34 ppm/°C (axe Y) et 252 ppm/°C (axe Z).Cette stabilité assure des connexions précises et fiables, même avec des températures variables.



5Large plage de fréquences:
Découvrez des performances DK stables sur une large plage de fréquences, ce qui rend le PCB DiClad 880 adapté à diverses applications qui exigent une transmission constante du signal.



6. Flexibilité accrue de la conception:
Grâce à sa faible DK, le PCB DiClad 880 prend en charge des largeurs de ligne plus larges, ce qui permet une perte d'insertion plus faible et une flexibilité de conception améliorée.Atteignez des performances optimales sans compromettre vos exigences de conception.



Les biens immobiliers Méthode d'essai Condition Pour les appareils à commande numérique
Constante diélectrique @ 10 GHz IPC TM-650 2. Les produits de base sont les suivants:5.5.5 C23/50 2.17, 2.20
Constante diélectrique @ 1 MHz IPC TM-650 2. Les produits de base sont les suivants:5.5.3 C23/50 2.17, 2.20
Facteur de dissipation @ 10 GHz IPC TM-650 2. Les produits de base sont les suivants:5.5.5 C23/50 0.0009
Facteur de dissipation @ 1 MHz IPC TM-650 2. Les produits de base sont les suivants:5.5.3 C23/50 0.0008
Coefficient thermique de l'Er (ppm/°C) IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Adapté
-10°C à +140°C - 160
Résistance à l'écaillage (lbs.par pouce) IPC TM-650 2. Les produits de base sont les suivants:4.8 Après un stress thermique 14
Résistance au volume (MΩ-cm) IPC TM-650 2. Les produits de base sont les suivants:5.17.1 C96/35/90 1.4 x 10 9
Résistance de surface (MΩ) IPC TM-650 2. Les produits de base sont les suivants:5.17.1 C96/35/90 2.9 x 10 6
Résistance à l'arc Pour l'utilisation dans les machines à coudre D48/50 > 180
Module de traction (kpsi) Pour l'aéronef A, 23°C 267, 202
Résistance à la traction (kpsi) Pour l'utilisation dans les machines à coudre A, 23°C 8.1, 7.5
Module de compression (kpsi) Pour les appareils de traitement de l'air A, 23°C 237
Module de flexion (kpsi) Pour l'aéronef A, 23°C 357
Décomposition diélectrique (kV) Pour l'utilisation dans les machines à coudre D48/50 > 45
Densité (g/cm3) ASTM D-792 Méthode A A, 23°C 2.23
Absorption de l'eau (%) Le produit doit être présenté sous forme d'un produit chimique.7.7
IPC TM-650 2. Les produits de base sont les suivants:6.2.2
E1/105 + D24/23 0.02
Coefficient de chaleur IPC TM-650 2. Les produits de base sont les suivants:4.24 0°C à 100°C
Expansion (ppm/°C) Mettler 3000
Axe X Pour les appareils de traitement des eaux usées 25
Axe Y Analyseur 34
Axe Z   252
Conductivité thermique (W/mK) Pour l'utilisation dans les machines à coudre 100°C 0.261
Dégazage Les données sont fournies par la NASA SP-R-0022 125°C, ≤ 10 à 6 torr
Perte de masse totale (%) Maximum de 1,00% 0.01
Rassemblé Volatile Maximum de 0,10% 0.01
Matériau condensé (%)
Récupération de la vapeur d'eau (%)   0.01
Condensat visible (±)   - Je ne sais pas.
Intégralité de la flammabilité UL 94 Brûlure verticale IPC TM-650 2.3.10 C48/23/50, E24/125 Le produit est présenté sous forme de Répond aux exigences de la norme UL94-V0



Détails de la construction du PCB:



- PCB rigide à deux couches:
La construction de ce PCB est un PCB rigide à deux couches, fournissant une base solide pour vos conceptions électroniques.



- Construction de haute qualité:
Avec une couche de cuivre de 35 μm sur les côtés supérieur et inférieur et une épaisseur de DiClad 880 de 0,762 mm (30 mil), ce PCB assure une conductivité et une durabilité exceptionnelles.



- Spécifications précises:
Les dimensions de ce PCB sont de 60 mm x 60 mm (+/- 0,15 mm), offrant un facteur de forme compact mais polyvalent.L'épaisseur de la planche finie est de 0.8 mm, et le poids du cuivre fini est de 1,4 ml pour les couches extérieures.



- Une finition de surface fiable:
Ce PCB est doté d'une épaisseur de 20 μm via le revêtement pour assurer des connexions robustes.



- Assurance de qualité rigoureuse:
Avant expédition, chaque PCB est soumis à un test électrique à 100% pour assurer des performances et une fiabilité exceptionnelles.



Matériau du PCB: Composites tissés renforcés de fibres de verre à base de PTFE
Nom: Pour les appareils à commande numérique
Constante diélectrique: 2.20 (10 GHz)
Facteur de dissipation 0.0009 (10 GHz)
Nombre de couches: PCB à double face, PCB multicouche, PCB hybride
Poids en cuivre: 1 oz (35 μm), 2 oz (70 μm)
Épaisseur diélectrique 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Taille des PCB: ≤ 400 mm x 500 mm
Masque de soudure: Vert, noir, bleu, jaune, rouge, etc.
Finition de surface: L'or par immersion (ENIG), le HASL, l'argent par immersion, l'étain par immersion, l'OSP, l'ENEPIG, le cuivre nu, l'or pur plaqué, etc.



30 mil DiClad 880 PCB à haute fréquence à double couche 0



Applications:

Le PCB DiClad 880 est bien adapté à un large éventail d'applications, notamment:

- Réseaux d'alimentation radar
- Réseaux commerciaux d'arrayés par étapes
- Antennes de station de base à faible perte
- Systèmes de guidage
- Antennes radio numériques
- Filtres, accouplements, LNA



Fourniture et normes:

Les circuits imprimés DiClad 880 sont disponibles dans le monde entier, vous permettant d'accéder à cette technologie avancée quel que soit votre emplacement.garantir une fabrication de haute qualité et des performances constantes.



Améliorez vos conceptions électroniques à un tout nouveau niveau avec le PCB DiClad 880, débloquant des performances inégalées, une fiabilité exceptionnelle et une flexibilité de conception inégalée.Embrassez l'avenir de la technologie des PCB et découvrez l'avant-garde aujourd'hui.
