Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Rogers Core Kappa 438 | Taille des PCB: | 76.18 mm x 26.4 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | ENEPIG |
| Nombre de couches: | 2-layer | Épaisseur du PCB: | 0,8 millimètres |
| Mettre en évidence: | Une carte de PCB ENEPIG,une carte de PCB de 30 millimètres |
||

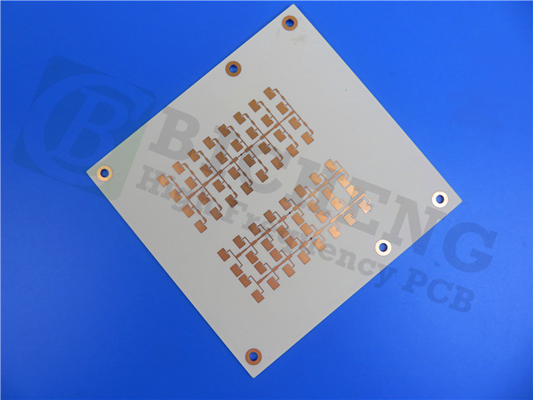

Nous présentons le PCB Kappa 438, une carte de circuit imprimé stratifiée de pointe qui combine des performances exceptionnelles à haute fréquence avec la commodité des procédés standard époxy/verre (FR-4).Conçu avec un système céramique à hydrocarbures renforcé de verre, le Kappa 438 offre une intégrité supérieure du signal, une faible perte et des propriétés ignifuges, ce qui en fait le choix idéal pour un large éventail d'applications.Explorons les caractéristiques et les avantages remarquables qui distinguent le PCB Kappa 438 de la concurrence.
Ce PCB Kappa 438 possède une gamme de caractéristiques exceptionnelles qui assurent des performances et une fiabilité exceptionnelles dans des applications exigeantes.
1Plateforme thermoset hydrocarburée renforcée de verre:
Le PCB Kappa 438 est construit sur une plateforme thermoset hydrocarburée renforcée de verre robuste, fournissant une base solide pour des circuits fiables.
2Constante diélectrique adaptée (Dk):
Avec un Dk sur mesure de 4.38, le Kappa 438 s'aligne parfaitement avec les normes de l'industrie FR-4, ce qui facilite la conversion des conceptions FR-4 existantes qui nécessitent une meilleure performance électrique.
3. Tolérance serrée Dk et épaisseur:
Le Kappa 438 offre des tolérances plus strictes en Dk et en épaisseur par rapport au FR-4, assurant des performances de circuit cohérentes et permettant une exécution de conception précise.
| Les biens immobiliers | Valeur typique Kappa 438 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique | 4.38 | Z | - | 2.5 GHz | Méthode de longueur de phase différentielle |
| Facteur de dissipation bronzage, d | 0.005 | Z | - | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de la constante diélectrique e | - 21 ans | - | en ppm/°C | 10 GHz (-50 à 150°C) | Modifié IPC-TM-650 2.5.5.5 |
| Résistance au volume | 2.9 x 109 | - | MΩ•cm | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 |
| Résistance de surface | 6.2 x 107 | - | MΩ | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 |
| La résistance électrique | 675 | Z | V/mil | - | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 |
| Résistance à la traction | 16 12 | MD CMD | KPSI | - | Pour l'utilisation dans les appareils électroménagers |
| Résistance à la flexion | 25 19 | MD CMD | KPSI | - | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 |
| Stabilité dimensionnelle | - 0,48 à 0.59 | MD CMD | mm/m | - | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39a |
| Coefficient de dilatation thermique | 13 | X | en ppm/°C | -55 à 288°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| 16 | Y | ||||
| 42 | Z | ||||
| Conductivité thermique | 0.64 | Z | Le montant de l'aide est fixé à la valeur de l'aide. | 80°C | Pour les appareils de traitement de l'air |
| Temps de délamination (T288) | > 60 | - | minutes | 288°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.1 |
| Tg | > 280 | - | °C TMA | - | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 |
| Td | 414 | - | °C | - | IPC-TM-650 2. le produit doit être présenté à l'hôpital.3.40 |
| Absorption de l'humidité | 0.07 | - | % | Le 24/23. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 |
| Module du jeune | 2264 2098 | MD CMD | KPSI | - | Pour l'utilisation dans les appareils électroménagers |
| Module flexible | 2337 2123 | MD CMD | KPSI | - | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 |
| Faites une fleur. | 0.03 | - | % | - | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.22C |
| Le tour | 0.08 | - | % | - | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.22C |
| Résistance de la pellicule du cuivre après le stress thermique | 5.8 | - | Poids en pouces | 1 once (35 μm) de feuille | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 |
| Intégrabilité | V-0 | - | - | - | Les produits de base |
| Gravité spécifique | 1.99 | - | g/cm3 | - | Pour les appareils à commande numérique |
| Compatible avec les procédés sans plomb | - Oui, oui. | - | - | - |
4. CTE faible sur l'axe Z et Tg élevé:
avec un coefficient de dilatation thermique (CTE) bas sur l'axe Z de 42 ppm/°C et une température de transition vitreuse élevée (Tg) de > 280°C TMA,le PCB Kappa 438 assure la stabilité et la fiabilité même dans des environnements de température difficiles.
5Coefficient thermique de Dk:
Le Kappa 438 présente un coefficient thermique de Dk de -21 ppm/°C dans une plage de température de -50°C à 150°C, offrant une excellente stabilité et minimisant la distorsion du signal.
6. UL 94-V0 Rétractabilité à la flamme:
Conformément aux exigences UL 94-V0, le Kappa 438 assure une sécurité et une tranquillité d'esprit accrues.
| Matériau du PCB: | Céramique hydrocarbonique renforcée de verre |
| Nom: | Le Kappa 438 |
| Constante diélectrique: | 4.38 |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm) |
| Épaisseur du PCB: | 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm) ou plus |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'OSP etc. |
Les avantages inégalés de l'intégration sans effort:
Le Kappa 438 PCB offre une gamme d'avantages qui en font un choix exceptionnel pour vos besoins en circuits.
1Compatibilité avec les procédés FR-4:
Conçu pour faciliter la fabrication et l'assemblage des PCB, le Kappa 438 s'intègre parfaitement aux flux de travail FR-4 existants, simplifiant ainsi le processus d'adoption.
2Amélioration des performances électriques:
Avec son Dk sur mesure, le Kappa 438 permet une conversion en douceur des conceptions FR-4 existantes, offrant de meilleures performances électriques sans compromettre la commodité.
3Performance du circuit cohérente:
Comptez sur le Kappa 438 pour fournir des performances de circuits cohérentes et fiables, assurant que vos conceptions répondent aux normes les plus élevées.
4- Flexibilité et fiabilité de la conception:
Le Kappa 438 permet une flexibilité de conception améliorée et une fiabilité du trou traversé, vous permettant de créer des circuits innovants et robustes.
5Compatibilité avec l'assemblage automatisé:
Le Kappa 438 est entièrement compatible avec les processus d'assemblage automatisés, rationalisant la production et réduisant les coûts.
Détails de construction précis:
Ce PCB Kappa 438 est doté d'une construction rigide à deux couches, optimisée pour les performances et la facilité d'utilisation.
- Dimensions du panneau: 76,18 mm x 26,4 mm, permettant des applications polyvalentes
- Trace/Espace minimum: 5/5 mils, permettant une conception complexe des circuits
- Taille minimale du trou: 0,30 mm, facilitant l'intégration des composants
- épaisseur de la planche finie: 0,8 mm, équilibre entre compacité et durabilité
- Poids de Cu fini: 1 oz (1,4 ml) de couches extérieures, assurant une conductivité optimale
- par épaisseur de revêtement: 20 μm, garantissant des connexions électriques fiables
- Finition de surface: ENEPIG, offrant une résistance supérieure à la corrosion et une soudabilité supérieure
- Top Silkscreen: Non, pour une apparence propre et minimaliste
Non, maintenir une esthétique élégante et professionnelle
- Top Solder Mask: Non, offrant une flexibilité dans la conception et la personnalisation
- Masque de soudure inférieure: non, assurant une conception rationalisée et efficace
- Test électrique à 100%: chaque carte est soumise à des tests rigoureux pour assurer une fonctionnalité sans défaut avant expédition.
Disponibilité dans le monde entier:
Le PCB Kappa 438 est disponible dans le monde entier, permettant aux ingénieurs et aux concepteurs de tous les coins du globe d'accéder à ses capacités remarquables et de débloquer de nouvelles possibilités dans leurs projets.
Que vous travailliez sur des systèmes Wi-Fi de qualité opérateur, des réseaux cellulaires de petite taille, des communications véhicule-véhicule ou des applications IoT, le PCB Kappa 438 vous permet d'obtenir des résultats exceptionnels.Mettez à jour vos conceptions dès aujourd'hui et faites l'expérience de l'intégration transparente, les performances exceptionnelles et la fiabilité que le PCB Kappa 438 offre.
