| Matériel: | RF-35A2 | Taille des PCB: | 760,04 mm x 33,18 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Argent immergé |
| Nombre de couches: | 2-layer | Épaisseur du PCB: | 0,25 millimètres |

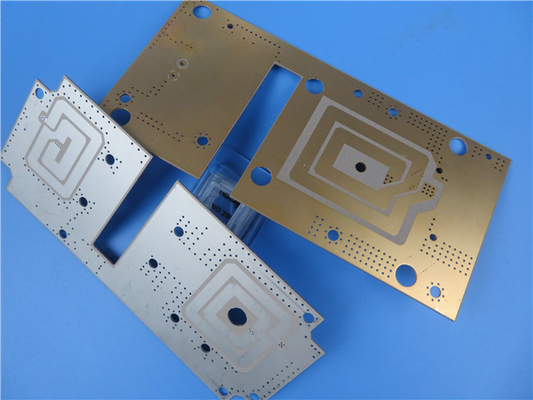

| Mettre en évidence: | Argent à immersion en PCB à double face,5 mil de PCB RF-35A2,Pas de masque de soudure pour les PCB en argent |
||
Introduction du PCB récemment livré basé sur le substrat RF-35A2. RF-35A2 est un matériau de PCB de pointe conçu pour offrir des performances exceptionnelles dans les applications à haute fréquence.Avec une teneur en fibre de verre extrêmement faible et une constante diélectrique homogène, RF-35A2 atteint des propriétés de perte d'insertion inégalées et un transfert de puissance optimal, ce qui en fait le meilleur choix pour les amplificateurs de puissance, les filtres/accouplages, les circuits numériques à grande vitesse, les composants passifs,et antennes sans fil.
RF-35A2 se distingue par son substrat d'amplificateur de puissance à très faible perte, fournissant une plate-forme idéale pour les amplificateurs de puissance avec une dégradation minimale du signal et une efficacité maximale.Sa constante diélectrique (Dk) de 3.5 à 10 GHz assure une propagation constante du signal et minimise les variations d'impédance, grâce à son Dk homogène dans tout le stratifié.
Un facteur de dissipation exceptionnellement faible est une autre caractéristique remarquable de RF-35A2.RF-35A2 permet un transfert de puissance maximal tout en minimisant la production de chaleurCette caractéristique permet une amplification de puissance efficace sans sacrifier les performances.
| Matériau du PCB: | PTFE en fibre de verre céramique |
| Nom: | RF-35A2 |
| Constante diélectrique: | 3.15 |
| Facteur de dissipation | 0.0015 |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm) |
| Épaisseur du stratifié: | 10 mil (0,254 mm); 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent à immersion, l'étain à immersion, l'OSP, etc. |
RF-35A2 présente de faibles coefficients d'expansion thermique (CTE) avec des valeurs x et y de 10 ppm/°C et 13 ppm/°C, respectivement.Ces faibles valeurs de CTE contribuent à la stabilité dimensionnelle et à la fiabilité du matériau, ce qui en fait un excellent choix pour le montage en surface de porte-puces.
Fabriqué à l'aide d'un procédé propriétaire en plusieurs étapes, le RF-35A2 assure une excellente adhérence à la peau de cuivre.Cette adhérence supérieure améliore la fiabilité et la durabilité des connexions entre les couches de cuivre et le substrat, fournissant une base solide pour votre conception de PCB.
En plus de ses excellentes propriétés électriques, le RF-35A2 offre plusieurs avantages: sa tolérance Dk de ± 0,05 assure des performances constantes sur tous les lots de production,tout en ayant une excellente résistance à l' écaillage (1 oz)Avec une faible absorption d'humidité de 0,03%, le RF-35A2 maintient sa stabilité et sa fiabilité dans divers environnements.Le matériau facilite également le forage, simplifiant le processus de fabrication des PCB.
| Les biens immobiliers | Méthode d'essai | Unité | Valeur | Unité | Valeur |
| Dk @ 10 GHz | IPC-650 2.5.5.5.1 (modifié) | 3.5 | 3.5 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1 (modifié) | 0.0015 | 0.0015 | ||
| Absorption de l'humidité | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Décomposition diélectrique | IPC-650 2.5.6/ASTM D 149 | KV | 59 | KV | 59 |
| Résistance diélectrique | Pour les appareils à commande numérique | V/mil | 1000 | V/mm | 39,370 |
| Résistance au volume | IPC-650 2.5.17.1 seconde 5.2.1 (condition d'humidité) | Mohm/cm | 10^9 | Mohm/cm | 10^9 |
| Résistance de surface | IPC-650 2.5.17.1 seconde 5.2.1 (condition d'humidité) | Je vous en prie. | 10^8 | Je vous en prie. | 10^8 |
| Résistance à l'arc | IPC-650 2.5.1 | Deux secondes | 242 | Deux secondes | 242 |
| Résistance à la flexion (MD) | IPC-650 2.4.4 | KPSI | 24 | N/mm2 | 165 |
| Résistance à la flexion (CD) | IPC-650 2.4.4 | KPSI | 15 | N/mm2 | 103 |
| Résistance à la traction (MD) | Pour l'utilisation dans les machines de traitement de l'air | PSI | 16,800 | N/mm2 | 116 |
| Résistance à la traction (CD) | Pour l'utilisation dans les machines de traitement de l'air | PSI | 11,000 | N/mm2 | 75.8 |
| Module du jeune (MD) | Pour l'utilisation dans les machines de traitement de l'air | PSI | 106 | N/mm2 | 8,343 |
| Module des jeunes (CD) | Pour l'utilisation dans les machines de traitement de l'air | PSI | 106 | N/mm2 | 7,171 |
| Ratio de poisson (MD) | Pour l'utilisation dans les machines de traitement de l'air | 0.14 | 0.14 | ||
| Ratio de Poisson (CD) | Pour l'utilisation dans les machines de traitement de l'air | 0.1 | 0.1 | ||
| Tensions à la rupture (MD) | Pour l'utilisation dans les machines de traitement de l'air | % | 1.6 | % | 1.6 |
| Tension à la rupture (CD) | Pour l'utilisation dans les machines de traitement de l'air | % | 1.4 | % | 1.4 |
| Module de compression (axe Z) | ASTM D 695 (23°C) | KPSI | 385 | N/mm2 | 2,650 |
| Résistance à l'écaillage (1 oz. VLP) | IPC-650 2.4.8 (Tensions thermiques) | Poids en pouces | 12 | N/mm | 2.1 |
| Résistance à l'écaillage (1 oz. VLP) | IPC-650 2.4.8.3 (150°C) (Température élevée) | Poids en pouces | 14 | N/mm | 2.5 |
| Résistance à l'écaillage (1 oz. VLP) | IPC-650 2.4.8 seconde 5.2.3 (Proc. produits chimiques) | Poids en pouces | 11 | N/mm | 2 |
| Densité (gravité spécifique) | gm/cm3 | 2.28 | gm/cm3 | 2.28 | |
| Température spécifique | Pour l'utilisation dans les appareils de traitement des eaux usées, la teneur en eau de l'appareil doit être supérieure à 0,5%. | J/g/K | 0.99 | J/g/K | 0.99 |
| Conductivité thermique | Pour l'utilisation dans les machines à coudre | R/M*K | 0.29 | R/M*K | 0.29 |
| Td | IPC-650 2.4.24.6 2% de perte de poids | °C | 528 | °C | 528 |
| Td | IPC-650 2.4.24.6 5% de perte de poids | °C | 547 | °C | 547 |
| TEC (x) | IPC-650 2.4.41 (> RT - 125°C) | en ppm/°C | 10 | en ppm/°C | 10 |
| TEC (y) | IPC-650 2.4.41 (> RT - 125°C) | en ppm/°C | 13 | en ppm/°C | 13 |
| TEC (z) | IPC-650 2.4.41 (> RT - 125°C) | en ppm/°C | 108 | en ppm/°C | 108 |
Ce PCB rigide à 2 couches construit avec RF-35A2 est doté d'une couche de cuivre d'une épaisseur de 35 μm (1 oz) pour une conductivité optimale.fournissant les propriétés électriques souhaitéesLes dimensions de la planche sont de 76,04 mm x 33,18 mm (1 PCS) avec une tolérance de +/- 0,15 mm, assurant des dimensions précises pour vos besoins spécifiques.Le PCB est soumis à un test électrique à 100% avant expédition, assurant sa fiabilité et le respect des normes de qualité.
Avec 23 composants et 56 plaquettes au total, dont 45 plaquettes à trous et 11 plaquettes SMT supérieures, ce PCB offre une polyvalence pour diverses applications.fournissant une flexibilité dans les connexions de circuitLe circuit imprimé est compatible avec les fichiers graphiques Gerber RS-274-X et est fabriqué conformément à la norme de qualité IPC-Classe 2, garantissant une fiabilité et des performances constantes.
Les PCB RF-35A2 sont disponibles à l'achat dans le monde entier, permettant aux ingénieurs et aux fabricants de toutes les régions de bénéficier de leur qualité exceptionnelle.Débloquez le potentiel de RF-35A2 dans vos applications haute fréquence, tels que les amplificateurs de puissance, les filtres/accoupleurs, les circuits numériques à grande vitesse, les composants passifs et les antennes sans fil.
