Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | RF-60TC | Taille des PCB: | 54.19 mm x 34.47 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Or par immersion |
| Nombre de couches: | 2-layer | Épaisseur du PCB: | 00,3 mm |
| Mettre en évidence: | 1OZ carte de circuit imprimé en or à immersion,RF-60TC carte de circuit imprimé en or à immersion,5 mil immersion carte de circuit imprimé or |
||
Introduction du PCB à haute fréquence avancé pour les applications électriques et d'antenne - RF-60TC PCB.RF-60TC est un matériau de haute fréquence de pointe conçu pour répondre aux exigences des applications RF et micro-ondes de haute puissanceCe stratifié en PTFE thermiquement conducteur, rempli de céramique et renforcé de verre offre des performances exceptionnelles pour les applications nécessitant des températures de fonctionnement plus basses, des gains améliorés, des performances deet des gains d'efficacité dans les antennes miniaturiséesLe RF-60TC établit une nouvelle norme sur le marché des 6,15 DK en fournissant une excellente dissipation thermique diélectrique et des pertes diélectriques remarquablement faibles.
Caractéristiques principales du RF-60TC:
1. Composites céramiques PTFE renforcés de verre:
Le RF-60TC intègre des composites céramiques PTFE renforcés de verre avancés, garantissant des performances et une fiabilité supérieures dans les applications à haute puissance.
2Constante diélectrique précise (Dk) de 6,15 à 10 GHz:
Avec un Dk stable de 6,15 à 10 GHz, RF-60TC garantit une performance électrique constante sur une large gamme de fréquences, permettant une propagation précise du signal.
3Facteur de dissipation faible:
RF-60TC possède un faible facteur de dissipation de 0,002 à 10 GHz et 23 °C, ce qui permet un transfert de puissance efficace tout en minimisant les pertes d'énergie.
4Coefficient thermique de Dk:
Le matériau présente un coefficient thermique Dk de -3,58 ppm/°C dans une plage de température de -50°C à 150°C, assurant ainsi des caractéristiques électriques stables même dans des conditions thermiques variables.
5Excellente conductivité thermique:
RF-60TC offre des valeurs de conductivité thermique élevées, fournissant un transfert de chaleur amélioré et permettant une marge de conception supplémentaire.Il contribue à prolonger la durée de vie des composants actifs et améliore la fiabilité à long termeLes valeurs de conductivité thermique sont de 0,9 W/M*K (sans revêtement), de 1,0 W/M*K (0,5 oz de cuivre) et de 1,05 W/M*K (1 oz de cuivre).
6. Faible absorption de l'humidité:
Avec un taux d'absorption d'humidité de seulement 0,03%, RF-60TC conserve ses propriétés électriques et mécaniques, assurant une performance constante au fil du temps.
7Stabilité dimensionnelle et CTE:
Le RF-60TC présente de faibles coefficients d'expansion thermique (CTE) avec des valeurs de 9,9 ppm/°C sur les axes X et Y et une valeur de 40 ppm/°C sur l'axe Z.Cette excellente stabilité dimensionnelle permet la construction de PCB multicouches à haut nombre de couches avec une fiabilité améliorée des trous.
| RF-60TC Les valeurs typiques | |||||
| Les biens immobiliers | Méthode d'essai | Unité | Valeur | Unité | Valeur |
| Dk @ 10 GHz | IPC-650 2.5.5.5.1 (modifié) | 6.15 ± 0.15 | 6.15 ± 0.15 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1 (modifié) | 0.002 | 0.002 | ||
| TcK | en ppm/°C | - Il y en a trois.581 | en ppm/°C | - Il y en a trois.581 | |
| Décomposition diélectrique | IPC-650 2.5.6 | KV | 55 | KV | 55 |
| Résistance diélectrique | IPC-650 2.5.6.2 | V/mil | 550 | V/mm | 21,654 |
| Résistance à l'arc | IPC-650 2.5.1 | Deux secondes | > 180 | Deux secondes | > 180 |
| Absorption de l'humidité | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Résistance à la flexion (MD) | IPC-650 2.4.4 | PSI | 10,000 | N/mm2 | 69 |
| Résistance à la flexion (CD) | IPC-650 2.4.4 | PSI | 9,000 | N/mm2 | 62 |
| Résistance à la traction (MD) | IPC-650 2.4.19 | PSI | 9,000 | N/mm2 | 62 |
| Résistance à la traction (CD) | IPC-650 2.4.19 | PSI | 7,000 | N/mm2 | 48 |
| Module du jeune (MD) | ASTM D 3039/IPC-TM-650 2. le produit est soumis à un contrôle de qualité.4.19 | KPSI | 721 | N/mm2 | 4971 |
| Ratio de poisson (MD) | ASTM D 3039/IPC-TM-650 2. le produit est soumis à un contrôle de qualité.4.19 | 0.155 | 0.155 | ||
| Résistance à l' écaillage | IPC-650 2.4.8 | Poids en pouces | 8 | N/mm | 1.43 |
| Conductivité thermique (non couverte) | IPC-650 2.4.50 | R/M*K | 0.9 | R/M*K | 0.9 |
| Conductivité thermique (CH) | IPC-650 2.4.50 | R/M*K | 1 | R/M*K | 1 |
| Conductivité thermique (C1/C1) | IPC-650 2.4.50 | R/M*K | 1.05 | R/M*K | 1.05 |
| Stabilité dimensionnelle (MD) | IPC-650 2.4.39 Partie 5.4 (après cuisson) | Mils/in | 0.01 | mm/M | 0.01 |
| Stabilité dimensionnelle (CD) | IPC-650 2.4.39 Partie 5.4 (après cuisson) | Mils/in | 0.69 | mm/M | 0.69 |
| Stabilité dimensionnelle (MD) | IPC-650 2.4.39 Sec. 5.5 (Stres thermique) | Mils/in | 0.06 | mm/M | 0.06 |
| Stabilité dimensionnelle (CD) | IPC-650 2.4.39 Sec. 5.5 (Stres thermique) | Mils/in | 0.8 | mm/M | 0.8 |
| Résistance de surface | IPC-650 2.5.17.1 (après humidité) | Je vous en prie. | 1.0 x 108 | Je vous en prie. | 1.0 x 108 |
| Résistance au volume | IPC-650 2.5.17.1 (après humidité) | Mohm/cm | 1.0 x 108 | Mohm/cm | 1.0 x 108 |
| Le CTE (axe X, Y) | IPC-650 2.4.41 (RT-150 °C) | en ppm/°C | 9.9 | en ppm/°C | 9.9 |
| Le CTE (axe Z) | IPC-650 2.4.41 (RT-150 °C) | en ppm/°C | 40 | en ppm/°C | 40 |
| Densité (gravité spécifique) | IPC-650 2.3.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
| Température spécifique | IPC-650 2.4.50 | J/gK | 0.94 | J/gK | 0.94 |
| Td (2% de perte de poids) | IPC - 650 2.4.24.6 / TGA | °F | 930 | °C | 500 |
| Td (déperdition de 5% en poids) | IPC - 650 2.4.24.6 / TGA | °F | 960 | °C | 515 |
| Indice de flammabilité | Les produits de base | V-0 | V-0 | ||
Avantages du RF-60TC:
- Une tangente de perte améliorée pour une meilleure intégrité du signal.
- Haute conductivité thermique pour une dissipation de chaleur efficace.
- Stabilité dimensionnelle améliorée pour des performances fiables.
- une faible CTE de 40 ppm/°C sur l'axe Z pour une réduction des contraintes sur les composants.
- Excellente adhérence au métal pour des connexions sûres.
- Dk stable sur la fréquence et la température pour une performance constante.
- Faible absorption d'humidité pour une fiabilité à long terme.

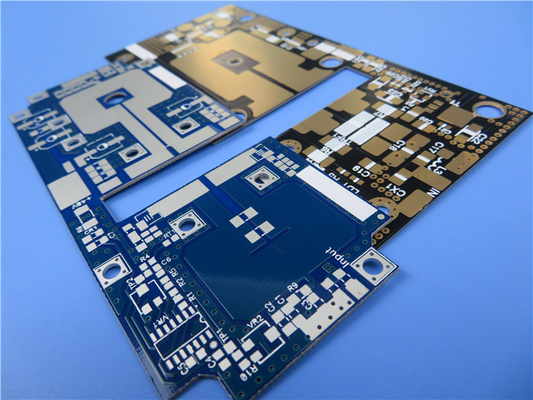

Détails de la construction du PCB:
Ce PCB rigide à 2 couches construit avec une couche de cuivre d'une épaisseur de 35 μm des deux côtés.Les dimensions de la planche sont de 54.19 mm x 34.47 mm (1 PCS) avec une tolérance de +/- 0.15 mm, assurant des dimensions précises pour vos besoins spécifiques.assurer sa fiabilité et le respect des normes de qualité.
| Matériau du PCB: | à base de PTFE, en fibre de verre remplie de céramique |
| Nom: | RF-60TC |
| Constante diélectrique: | 6.15 |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm) |
| Épaisseur du PCB: | 10 mil (0,254 mm); 20 mil (0,508 mm), 25 mil ((0,635 mm); 30 mil (0,762 mm), 60 mil (1,524 mm) ou plus |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent à immersion, l'étain à immersion, l'OSP, etc. |
Statistiques sur les PCB:
Ce circuit imprimé RF est constitué de 14 composants et d'un total de 32 plaquettes, dont 21 plaquettes à travers le trou et 11 plaquettes SMT supérieures.
Art et normes de qualité:
Les PCB RF-60TC sont compatibles avec les fichiers graphiques Gerber RS-274-X et sont fabriqués pour répondre à la norme de qualité IPC-Classe-2, garantissant une fiabilité et des performances constantes.Ils sont disponibles dans le monde entier., permettant aux ingénieurs et aux fabricants de toutes les régions de bénéficier de leur qualité exceptionnelle.
Applications typiques du RF-60TC:
Découvrez les performances exceptionnelles et la fiabilité de RF-60TC dans vos amplificateurs de haute puissance, vos antennes miniaturisées, vos appareils GPS, vos filtres, vos couples, vos diviseurs et vos satellites.Commandez des PCB RF-60TC dès aujourd'hui et portez vos conceptions à de nouveaux sommets d'efficacité et de performance.
