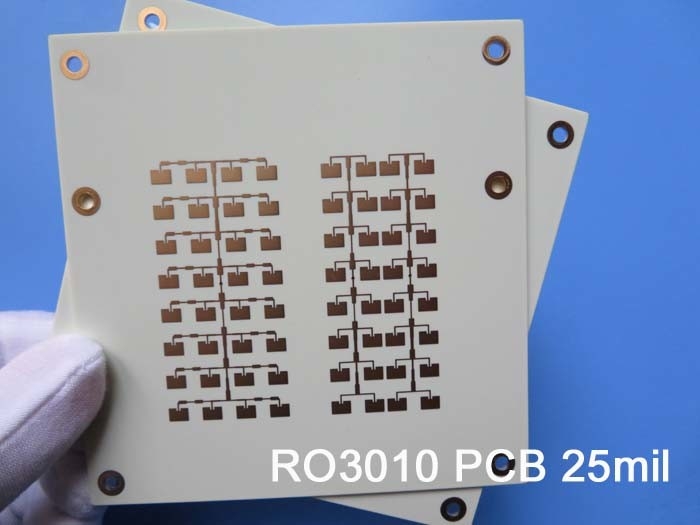

Double face RO3010 PCB 25mil Circuit haute performance écran de soie blanc

Double Sided RO3010 PCB 25mil High Performance Circuit White Silkscreen
Double Sided RO3010 PCB 25mil High Performance Circuit White Silkscreen Double Sided RO3010 PCB 25mil High Performance Circuit White Silkscreen

Image Grand :  Double face RO3010 PCB 25mil Circuit haute performance écran de soie blanc

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Conditions de paiement et expédition:
Quantité de commande min: 1 pièces
Prix: USD9.99-99.99/PCS
Détails d'emballage: Sacs à vide + cartons
Délai de livraison: 8 à 9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000 pièces par mois
Description de produit détaillée
Matériel: RO3010 Taille des PCB: 90 mm x 45 mm = 1 PCS
Poids en cuivre: couches extérieures de 1 oz (1,4 ml) Finition de surface: Or par immersion
Nombre de couches: 2-layer Épaisseur du PCB: 0,8 millimètres
Mettre en évidence:

25mil RO3010 PCB

,

PCB à écran de soie blanc RO3010

,

PCB à haute performance RO3010

Nous vous présentons nos nouveaux circuits imprimés avec des matériaux de circuits avancés RO3010.les rendant idéales pour une large gamme d'applications à travers diverses fréquencesGrâce à sa stabilité mécanique et électrique exceptionnelle, ce PCB à prix compétitif simplifie la conception des composants à large bande et favorise la miniaturisation des circuits.



Principales caractéristiques:

Constante diélectrique de 10,2+/- 0,30 à 10 GHz/23°C
Facteur de dissipation de 0,0022 à 10 GHz/23°C
Faible coefficient de dilatation thermique (-55 à 288 °C): axe X 13 ppm/°C, axe Y 11 ppm/°C, axe Z 16 ppm/°C
Td> 500°C
Conductivité thermique de 0,95 W/mK
Absorption de l'humidité de 0,05%
Opération à -40°C à +85°C



RO3010 Valeur typique
Les biens immobiliers RO3010 Direction Unités Condition Méthode d'essai
Constante diélectrique,ε procédé 10.2 ± 0.05 Z   10 GHz ou 23°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée
Constante diélectrique 11.2 Z   8 à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipation,tanδ 0.0022 Z   10 GHz ou 23°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Coefficient thermique de ε - 395 Z en ppm/°C 10 GHz -50°C à 150°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Stabilité dimensionnelle 0.35
0.31
X
Y
mm/m - Je ne sais pas. IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4
Résistance au volume 105   MΩ.cm - Je ne sais pas. IPC 2.5.17.1
Résistance de surface 105   - Je ne sais pas. IPC 2.5.17.1
Module de traction 1902
1934
X
Y
MPa 23°C Pour l'aéronef
Absorption de l'humidité 0.05   % D48/50 IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1
Température spécifique 0.8   j/g/k   Calculé
Conductivité thermique 0.95   R/M/K 50°C Pour l'utilisation dans les machines à coudre
Coefficient de dilatation thermique
(-55 à 288°C)
13
11
16
X
Y
Z
en ppm/°C 23°C/50% de RH IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1
Td 500   °C TGA   Pour l'utilisation dans les machines à coudre
Densité 2.8   gm/cm3 23°C Pour l'utilisation dans les machines de traitement de l'air
Résistance à la peau de cuivre 9.4   Je vous en prie. 1 oz, EDC après la soudure flottante IPC-TM 2.4.8
Intégrabilité V-0       Les produits de base
Compatible avec les procédés sans plomb - Oui, oui.



Les avantages:

Stabilité dimensionnelle avec coefficient d'expansion correspondant au cuivre:
Assure des performances fiables et minimise les problèmes liés à l'expansion thermique
Idéal pour les applications où la stabilité est essentielle
Prix économiques du stratifié pour le procédé de fabrication en série:
Solution rentable pour la production à grande échelle
d'une épaisseur d'environ 0,8 mm
Permet la création de circuits complexes et facilite l'intégration de fonctionnalités multiples.



Cette pile de PCB est constituée d'une construction rigide de 2 couches de PCB. La première couche de cuivre, Copper_layer_1, a une épaisseur de 35 μm.Il fournit la conductivité nécessaire pour la transmission du signal et la distribution d'énergieLe noyau du PCB est constitué de substrat Rogers RO3010, d'une épaisseur de 25 mil (0,635 mm).avec une constante diélectrique plus élevée et une excellente stabilitéEnfin, la deuxième couche de cuivre, Copper_layer_2, a également une épaisseur de 35 μm, complétant ainsi l'empilement.



Passant aux détails de construction du PCB, les dimensions de la carte sont de 90 mm x 45 mm, ce qui offre une taille compacte mais polyvalente pour diverses applications.permettant un routage précis des signaux et une utilisation efficace de l'espace de bordLa taille minimale du trou est de 0,4 mm, ce qui permet l'installation de composants de différentes tailles de plomb.



Ce PCB n'inclut pas de vias aveugles, ce qui simplifie le processus de fabrication et réduit les coûts.Les couches extérieures ont un poids de cuivre de 1 oz (1L'épaisseur du revêtement par voie optique est de 20 μm, ce qui permet des connexions fiables entre les différentes couches du PCB.

La finition de surface de ce PCB est l'or d'immersion, qui offre une excellente résistance à la corrosion et la soudurabilité, assurant des performances robustes dans divers environnements.La sérigraphie supérieure est en blanc, fournissant un étiquetage des composants clair et lisible pour faciliter l'assemblage et l'identification. Le PCB ne comporte pas de sérigraphie inférieure, de masque de soudure supérieure ou de masque de soudure inférieure,simplification du processus de fabrication et réduction des coûts.



Double face RO3010 PCB 25mil Circuit haute performance écran de soie blanc 0



Avant expédition, chaque PCB est soumis à un test électrique à 100% pour assurer sa fonctionnalité et ses performances.Ce processus d'essai complet garantit que le PCB répond aux spécifications et aux fonctions requises comme prévu.



En termes de statistiques de PCB, ce PCB est composé de 25 composants, permettant la création de circuits électroniques complexes.qui servent de points de connexion pour les composants et permettent la transmission de signaux électriquesParmi ces plaquettes, 62 sont dédiées aux composants à travers le trou, tandis que 34 sont conçues pour les composants de technologie de montage de surface (SMT) situés sur le côté supérieur de la carte.Il n'y a pas de tampons SMT sur le côté inférieur du PCBCe PCB comprend 71 voies qui permettent des connexions entre différentes couches et facilitent le flux de signaux et de puissance.représentant les chemins électriques distincts au sein de la conception du PCB.



Le format d'affichage utilisé pour ce PCB est le Gerber RS-274-X, une norme largement acceptée dans l'industrie pour la fabrication de PCB.Il assure la compatibilité avec divers procédés de fabrication et permet une reproduction précise du dessin.



Ce PCB est conforme à la norme IPC-Classe 2, qui fixe des critères de qualité et de performance spécifiques pour les PCB destinés aux produits électroniques généraux.Cette adhésion à une norme reconnue dans l'industrie garantit que le PCB répond aux niveaux requis de fiabilité et de performance.

La disponibilité de ce PCB n'est pas limitée à une région ou un marché spécifique.



Double face RO3010 PCB 25mil Circuit haute performance écran de soie blanc 1



Quelques utilisations typiques:

Applications de radars dans le secteur automobile
Antennes satellites de positionnement global
Systèmes de télécommunications cellulaires: amplificateurs de puissance et antennes
Antennes à patch pour les communications sans fil
Satellites de diffusion directe
Lien de données sur les systèmes par câble
Lecteurs de compteurs à distance
Moteurs à rétro-alimentation



Découvrez l'exceptionnelle stabilité et les performances de nos circuits imprimés disponibles dans le monde entier avec des matériaux de circuits avancés Rogers RO3010.des radars automobiles aux rétroviseurs électriques, ce PCB assure un fonctionnement fiable sur une large plage de fréquences. Profitez de sa stabilité dimensionnelle, de son rentabilité et de sa capacité à concevoir des cartes multicouches dans votre prochain projet.
