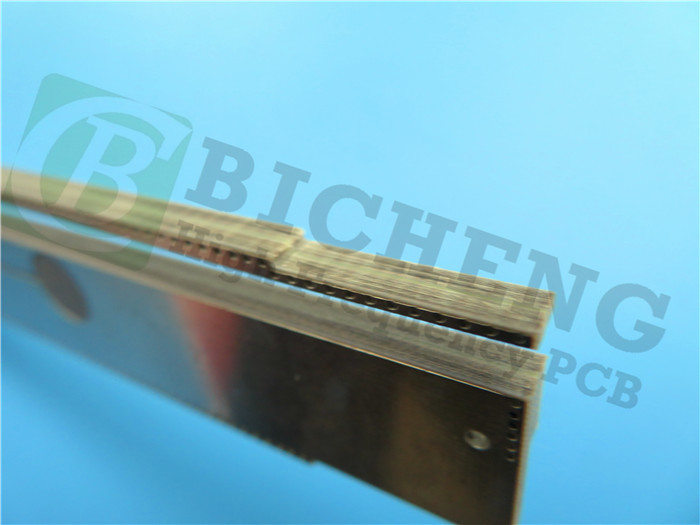

TMM6 25mil PCB à micro-ondes

Je vous présente un nouveau PCB basé sur le matériel TMM6.est un composite en polymère thermodurcissable en céramique de pointe conçu pour offrir fiabilité et performances pour les applications de bande à travers-trous et de micro-bandesOffrant les avantages de la céramique et des laminés de circuits à micro-ondes PTFE traditionnels, TMM6 élimine le besoin de techniques de production spécialisées généralement associées à ces matériaux.d'une épaisseur supérieure ou égale à 0,8 mm, TMM6 établit une nouvelle norme dans la technologie des PCB à micro-ondes.

Principales caractéristiques:

- Une constante diélectrique (Dk) de 6,0 +/- 0,08 à 10 GHz assure une propagation précise du signal.
- Un facteur de dissipation de 0,0023 à 10 GHz minimise la perte de signal pour des performances optimales.
- un coefficient thermique de Dk de -11 ppm/°K assure une stabilité thermique exceptionnelle.
- Coefficient de dilatation thermique correspondant au cuivre pour un fonctionnement fiable.
- Température de décomposition (Td) de 425 °C TGA assure une résistance à haute température.
- Une conductivité thermique de 0,72 W/mk permet une dissipation de chaleur efficace.
- Disponible dans une gamme d'épaisseur de 0,0015 à 0,500 pouces, offrant une polyvalence de conception.

Les avantages:

Le PCB TMM6 offre une gamme d'avantages qui améliorent sa fiabilité et sa fonctionnalité:
- Les propriétés mécaniques résistent à la glissade et au flux de froid, assurant une durabilité à long terme.
- Résistant aux produits chimiques, réduisant les dommages lors de la fabrication.
- Basé sur une résine thermodurcissable, permettant une reliure fiable.
- Compatible avec tous les procédés de PCB courants, ce qui le rend polyvalent et facile à utiliser.

Détails de l'empilement et de la construction des PCB:

Ce PCB est constitué d'une pile de PCB rigide à deux couches, ce qui lui confère simplicité et polyvalence.
- Copper_layer_1: 35 μm pour une conduction efficace du signal.
- Rogers TMM6 Core: 0,635 mm pour des propriétés électriques optimales.
- Copper_layer_2: 35 μm pour une performance du signal constante.

Avec une taille de panneau de 56,04 mm x 53,18 mm, chaque PCB est fabriqué avec une tolérance serrée de +/- 0,15 mm, garantissant des dimensions cohérentes.La capacité minimale de trace / espace de 4/4 mils permet des conceptions de circuits complexes et un routage efficaceLa taille minimale du trou de 0,3 mm offre une polyvalence pour le placement des composants.

L'épaisseur de la planche finie de 0,7 mm permet de trouver un équilibre entre durabilité et compacité.assurer une excellente conductivité et une intégrité du signalAvec une épaisseur de 20 μm, des connexions électriques fiables sont établies dans l'ensemble du PCB.La finition de la surface de l'argent par immersion améliore la conductivité et protège contre l'oxydation.Bien qu'il n'y ait pas d'écran de soie ou de masque de soudage en haut ou en bas, cela permet une surface PCB propre et sans obstruction.

Pour assurer la plus haute qualité, chaque PCB subit un test électrique à 100% avant expédition, garantissant qu'il répond à des normes de performance rigoureuses.le TMM6 PCB thermoset micro-ondes est prêt à alimenter vos conceptions électroniques avec fiabilité, la précision et l'efficacité de la transmission du signal.

Statistiques sur les PCB:

- Composants: 16
- Le total des coussinets: 33
- Les plaquettes à travers les trous: 23
- Les meilleurs tampons SMT: 10
- Les plaquettes SMT inférieures: 0
- Vias: 15
- Les filets: 3

Les œuvres d'art et la qualité:

Ce circuit imprimé est fourni avec l'affichage Gerber RS-274-X, répondant à la norme de qualité IPC-Classe 2. Il est fabriqué et disponible dans le monde entier, assurant l'accessibilité pour diverses applications.

Applications typiques:

Le PCB TMM6 convient à un large éventail d'applications, notamment:


- Circuits RF et micro-ondes
- Amplificateurs et combinateurs de puissance
- Filtres et couples
- Systèmes de communication par satellite
- Systèmes de positionnement global (GPS)
- Coupez les antennes.
- Polarisateurs diélectriques et lentilles
- Des testeurs de puces

Découvrez la fiabilité et les performances de TMM6 Thermoset Microwave PCB et débloquez un nouveau domaine de possibilités pour vos conceptions électroniques.
