Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | AD300D | Taille des PCB: | 61.32 mm x 21,92 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Ours d'impression |
| Nombre de couches: | 2-layer | Épaisseur du PCB: | 40 millions |
| Mettre en évidence: | 40 millilitres de PCB en or par immersion,Le PCB AD300D,1.1 mm PCB de masque de soudure noir |
||
Introduction:

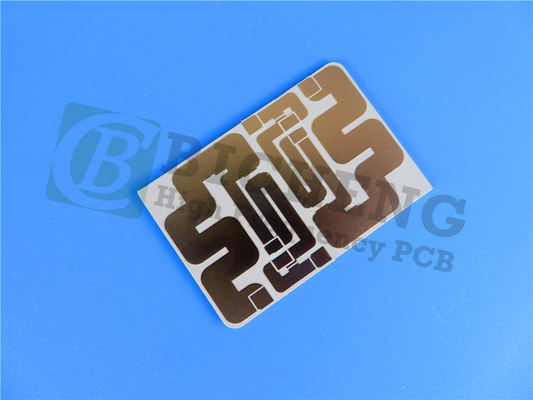

L'AD300D est un PCB à haute fréquence construit à partir du matériau stratifié AD300D de Rogers.Ce stratifié à base de PTFE fournit une constante diélectrique faible et contrôléeLa construction rentable offre des performances électriques et mécaniques améliorées par rapport aux PCB PTFE standard.
Caractéristiques:
- constante diélectrique bien contrôlée de 2,94 ± 0,05 à 10 GHz et 23°C
- faible tangente de perte de 0,0021 à 10 GHz, 23°C et 50% d'humidité relative
- température de décomposition supérieure à 500°C
- absorption de l'humidité de seulement 0,04%
- CTE de 24 ppm/°C (axe X), 23 ppm/°C (axe Y), 98 ppm/°C (axe Z)
- faible PIM de -159 dBc à une épaisseur de 30 mils
- Temps de délamination de plus de 60 minutes
Les avantages:
- Large gamme d'applications grâce à d'excellentes propriétés électriques et mécaniques
- Amélioration de la capacité de traitement de l'énergie
- Efficacité plus élevée de l'antenne grâce à une faible perte
- Maintient l'intégrité mécanique pendant la fabrication et l'assemblage
- Nombre de flammabilité UL 94-V0
- Excellente stabilité dimensionnelle pour des performances de circuit répétables
- Amélioration des rendements de la fabrication
Détails de construction:
Ce PCB rigide à deux couches utilise des couches de cuivre de 35 μm sur un stratifié AD300D d'une épaisseur de 1,016 mm (40 mil).1 mm et une tolérance dimensionnelle étroite de ±0.15 mm. Il a une trace minimale de 4/4 millimètres et une taille minimale de trou de 0,3 mm. Il n'y a pas de voies aveugles sur cette conception.les couches de cuivre sont recouvertes d'un revêtement de 20 μm et d'une finition de surface dorée par immersionLa couche supérieure est recouverte d'une sérigraphie noire, tandis que la couche inférieure est dépourvue de sérigraphie ou de masque de soudure.
Statistiques sur les PCB:
12 composantes
28 plaquettes au total (19 par trou, 9 SMT sur le côté supérieur, 0 SMT sur le côté inférieur)
27 voies
2 filets
Test électrique à 100% avant expédition
Les illustrations des PCB sont fournies au format Gerber RS-274-X et la carte répond à la norme IPC-Classe-2 rigoureuse.
Applications:
Le PCB AD300D est un excellent choix pour les applications à haute fréquence telles que:
Antennes de stations de base d'infrastructures cellulaires
Systèmes d'antennes télématiques automobiles
Antennes radio-satellites commerciales
Ce PCB à haute performance est disponible dans le monde entier.
