2 couches DiClad 870 RF PCB 5mil 0.2mm ENIG Pas de masque à souder

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99/PCS
Emballage Standard:	Sacs à vide + cartons
Période De Livraison:	8 à 9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Matériel:

Le diClad 870

Taille des PCB:

63.44 mm x 49,5 mm = 1 PCS, +/- 0,15 mm

Poids en cuivre:

couches extérieures de 1 oz (1,4 ml)

Finition de surface:

Résultats

Nombre de couches:

2-layer

Épaisseur du PCB:

0.2 mm

Mettre en évidence:

Le produit doit être soumis à un contrôle d'approvisionnement.

2 couches DiClad 870 RF PCB

5mil DiClad 870 RF PCB est utilisé

Description du produit

Aujourd'hui, nous allons présenter un PCB récemment expédié basé sur des stratifiés DiClad 870.

Introduction du produit DiClad 870:

Les stratifiés Rogers DiClad 870 sont des composites tissés renforcés de fibre de verre à base de PTFE qui offrent une constante diélectrique inférieure pour être utilisés comme substrats de circuits imprimés.En utilisant moins de couches de fibres de verre tissées et un taux plus élevé de PTFE, les stratifiés DiClad 870 offrent des constantes diélectriques (Dk) et des facteurs de dissipation inférieurs à une épaisseur similaire à celle des autres stratifiés de la série DiClad.Le renforcement en fibre de verre tissé dans DiClad 870 offre une plus grande stabilité dimensionnelle que les stratifiés à base de PTFE renforcés en fibre de verre non tissée de constantes diélectriques similairesLes couches en fibre de verre enduites dans les matériaux DiClad 870 sont alignées dans le même sens.

Caractéristiques:

Constante diélectrique (Dk) de 2,33 à 10 GHz et 1 MHz, 50% RH
Facteur de dissipation de 0,0013 à 10 GHz, 0,0009 à 1 MHz, 50% RH
Absorption de l'humidité 0,02%
L'ECT dans l'axe X de 17 ppm/°C, dans l'axe Y de 29 ppm/°C et dans l'axe Z de 217 ppm/°C
Résistance à la peau de cuivre de 14 lbs/in
UL 94-V0 Flammabilité
Dégazage de la NASA: Perte de masse totale de 0,01% Voltabilités collectées de 0,01% Vapeur d'eau récupérée de 0,01%

Les biens immobiliers	Le diClad 870	Condition	Méthode d'essai
Propriétés électriques
Constante diélectrique @ 10 GHz	2.33	C23/50	IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Constante diélectrique @ 1 MHz	2.33	C23/50	IPC TM-650 2. Les produits de base sont les suivants:5.5.3
Facteur de dissipation @ 10 GHz	0.0013	C23/50	IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Facteur de dissipation @ 1 MHz	0.0009	C23/50	IPC TM-650 2. Les produits de base sont les suivants:5.5.3
Coefficient thermique de l'Er (ppm/°C)	-161	-10°C à +140°C	IPC TM-650 2. Les produits de base sont les suivants:5.5.5 Adapté
Résistance au volume (MΩ-cm)	1.5 x 10 9	C96/35/90	IPC TM-650 2. Les produits de base sont les suivants:5.17.1
Résistance de surface (MΩ)	3.4 x 10 7	C96/35/90	IPC TM-650 2. Les produits de base sont les suivants:5.17.1
Résistance à l'arc	> 180	D48/50	Pour l'utilisation dans les machines à coudre
Décomposition diélectrique (kV)	> 45	D48/50	Pour l'utilisation dans les machines à coudre
Propriétés mécaniques
Résistance à l'écaillage (lbs.par pouce)	14	Après un stress thermique	IPC TM-650 2. Les produits de base sont les suivants:4.8
Module de traction (kpsi)	Les États membres peuvent prévoir des mesures de prévention et de prévention.	A, 23°C	Pour l'aéronef
Résistance à la traction (kpsi)	14.9 ((MD), 11.2 (CD)	A, 23°C	Pour l'utilisation dans les machines à coudre
Module de compression (kpsi)	327	A, 23°C	Pour les appareils de traitement de l'air
Module de flexion (kpsi)	437	A, 23°C	Pour l'aéronef
Propriétés thermiques
Coefficient de dilatation thermique (ppm/°C) X axe Y axe Z axe	17 29 217	0°C à 100°C	IPC TM-650 2. Les produits de base sont les suivants:4.24 Mettler 3000 analyseur thermomécanique
Conductivité thermique (W/mK)	0.257	100°C	Pour l'utilisation dans les machines à coudre
Intégralité UL	Répond aux exigences de la norme UL94-V0	C48/23/50, E24/125 Le produit est présenté sous forme de	UL 94 Brûlure verticale IPC TM-650 2.3.10
Propriétés physiques
Densité (g/cm3)	2.26	A, 23°C	ASTM D-792 Méthode A
Absorption de l'eau (%)	0.02	E1/105 + D24/23	Le produit doit être présenté sous forme d'un produit chimique.7.7 IPC TM-650 2. Les produits de base sont les suivants:6.2.2
Perte totale de masse par évacuation des gaz (%) Matériau condensable volatil collecté (%) Récupération de vapeur d'eau (%) Condensat visible (±)	0.02 0,00 0,01 Non	125°C, ≤ 10 à 6 torr	Le taux de dépistage de la maladie est supérieur ou égal à:

Les avantages:

Tangente de perte extrêmement faible
Excellente stabilité dimensionnelle
Uniformité des performances du produit
Les propriétés électriques sont très uniformes à travers les fréquences
Performance mécanique constante
Excellente résistance aux produits chimiques
La plus faible absorption d'humidité parmi les composites à base de PTFE
Dk stable sur une large plage de fréquences
Faible Dk prend en charge des largeurs de ligne plus larges pour une perte d'insertion plus faible

Le dépôt de PCB:
L'empilement de PCB pour le stratifié DiClad 870 est une conception rigide à deux couches. Il se compose de couches de cuivre de 35 μm sur le dessus et le bas, avec une couche diélectrique DiClad 870 d'une épaisseur de 0,127 mm (5 mil) entre les deux.

Détails de la construction du PCB:
Les dimensions de la planche sont de 63,44 mm x 49,5 mm, avec une tolérance de ± 0,15 mm. L'exigence minimale de trace/espace est de 4/5 mils et la taille minimale du trou est de 0,20 mm.Il n'y a pas de voies aveugles utilisées dans la conceptionL'épaisseur du panneau fini est de 0,2 mm et le poids du cuivre sur les couches extérieures est de 1 oz (1,4 mil).Aucune sérigraphie ou masque de soudure n'est utilisée sur la planche.

Matériau de PCB:	Laminaux en PTFE renforcés de fibre de verre tissée
Nom:	Le diClad 870
Constante diélectrique:	2.3
Nombre de couches:	PCB à une seule face, PCB à double face, PCB multicouche, PCB hybride
Épaisseur diélectrique:	31 mil ((0,787 mm), 93 mil (2,286 mm), 125 mil (3,175 mm)
Poids en cuivre:	1 oz (35 μm), 2 oz (70 μm)
Poids en cuivre:	1 oz (35 μm), 2 oz (70 μm)
Taille des PCB:	≤ 400 mm x 500 mm
Masque de soudure:	Vert, noir, bleu, rouge, jaune, etc.
Finition de surface:	L'or par immersion, le HASL, l'argent par immersion, l'étain par immersion, le cuivre nu, l'OSP, l'ENEPIG, l'or pur plaqué, etc.

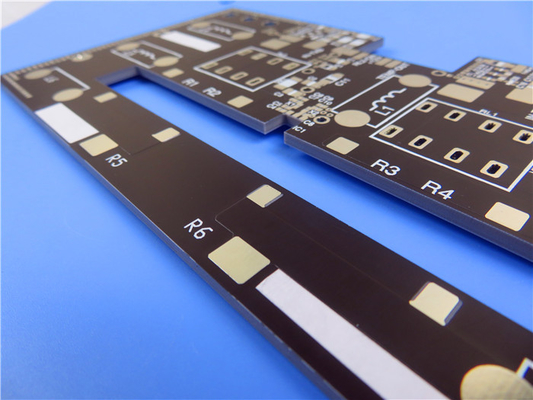

2 couches DiClad 870 RF PCB 5mil 0.2mm ENIG Pas de masque à souder 0

Statistiques sur les PCB:

Ce PCB comporte au total 4 composants. Il y a 8 plaquettes au total, dont 5 sont des trous et 3 sont des SMT du côté supérieur. Il comprend également 10 voies et 1 filet.

Les illustrations fournies:Les illustrations de ce PCB sont fournies au format Gerber RS-274-X.

Norme acceptée:Le PCB est fabriqué selon la norme IPC-Classe 2.

Disponibilité:Ce PCB est disponible dans le monde entier.

Applications typiques:
Réseaux d'alimentation radar
Réseaux commerciaux de réseaux de réseau en phase
Antennes de stations de base à faible perte
Systèmes de guidage
Antennes radio numériques
Filtres, accouplements, LNA

2 couches DiClad 870 RF PCB 5mil 0.2mm ENIG Pas de masque à souder 1
