Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | IsoClad 917 | Taille des PCB: | 70 mm x 42 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Or par immersion |
| Nombre de couches: | 2-layer | Épaisseur du PCB: | 62 millilitres |
| Mettre en évidence: | 62mil de PCB en or à immersion,PCB en or à immersion de masque de soudure vert,IsoClad 917 PCB est utilisé pour les produits chimiques. |
||

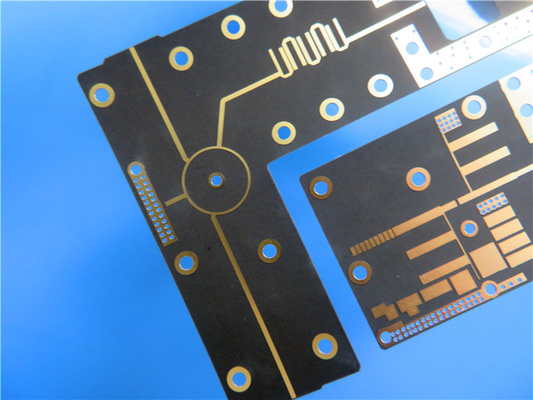

Je présente un PCB rigide à deux couches en IsoClad 917.
IsoClad 917, un produit de stratification Rogers, révolutionne les substrats de circuits imprimés avec ses composites en fibre de verre/PTFE non tissés.20, l'IsoClad 917 offre le facteur de dissipation et de Dk le plus bas de sa catégorie.ce stratifié offre des performances remarquables et une stabilité dimensionnelle pour un large éventail d'applications.
Caractéristiques principales de l'isoclade 917:
Facteur de dissipation faible: IsoClad 917 possède un facteur de dissipation de 2,17 ou 2,20 à 10 GHz/23°C, assurant une transmission fiable du signal et une perte d'énergie minimale.0013 à 10 GHz/23°C, ce stratifié minimise l'atténuation du signal, ce qui se traduit par une intégrité efficace du signal.
Stabilité thermique: IsoClad 917 offre un TcDK de -157 ppm/°C allant de -10°C à 140°C, assurant une performance électrique constante dans des conditions de température variables.Cette stabilité le rend idéal pour les applications où les fluctuations de température sont fréquentes.
Forte résistance à l'écaillage: avec une résistance à l'écaillage de 10 livres par pouce, l'IsoClad 917 offre une excellente adhérence et fiabilité, garantissant l'intégrité du PCB même dans des conditions difficiles.
Faible absorption de l'humidité: IsoClad 917 présente une faible absorption d'humidité de 0,04%,le rendant adapté aux applications dans des environnements humides sans compromettre ses performances électriques ou sa stabilité dimensionnelle.
Isotrope et dimensionnellement stable: le renforcement en fibre de verre non tissée d'IsoClad 917 offre des propriétés isotrope, assurant des performances électriques uniformes dans toutes les directions.les fibres aléatoires plus longues et le procédé de fabrication propriétaire contribuent à une plus grande stabilité dimensionnelle et à une uniformité constante diélectrique, dépassant les concurrents dans des classes similaires.
| Propriétés typiques: IsoClad 917 | |||
| Les biens immobiliers | IsoClad 917 est utilisé. | Condition | Méthode d'essai |
| Constante diélectrique @ 10 GHz | 2.17, 2.20 | C23/50 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Facteur de dissipation @ 10 GHz | 0.0013 | C23/50 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Coefficient thermique de l'Er (ppm/°C) | -157 | -10°C à +140°C | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 Adapté |
| Résistance à l'écaillage (lbs.par pouce) | 10 | Après la thermique | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| Résistance au volume (MΩ-cm) | 1.5 x 1010 | C96/35/90 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Résistance de surface (MΩ) | 1.0 x 10 9 | C96/35/90 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Résistance à l'arc (secondes) | > 180 | D48/50 | Pour l'utilisation dans les machines à coudre |
| Module de traction (kpsi) | 133, 120 | A, 23°C | Pour l'aéronef |
| Résistance à la traction (kpsi) | 4.3, 3.8 | A, 23°C | Pour l'utilisation dans les machines à coudre |
| Module de compression (kpsi) | 182 | A, 23°C | Pour les appareils de traitement de l'air |
| Module de flexion (kpsi) | 213 | A, 23°C | Pour l'aéronef |
| Décomposition diélectrique (kv) | > 45 | D48/50 | Pour l'utilisation dans les machines à coudre |
| Densité (g/cm)3) | 2.23 | A, 23°C | ASTM D-792 Méthode A |
| Absorption de l'eau (%) | 0.04 | E1/105 + D24/23 | Le produit doit être présenté sous forme d'un produit chimique.7.7 IPC TM-650 2. Les produits de base sont les suivants:6.2.2 |
| Coefficient de chaleur | 0°C à 100°C | IPC TM-650 2. Les produits de base sont les suivants:4.24 | |
| Expansion (ppm/°C) | Mettler 3000 | ||
| Axe X | 46 | Pour les appareils de traitement des eaux usées | |
| Axe Y | 47 | Analyseur | |
| Axe Z | 236 | ||
| Conductivité thermique (W/mK) | 0.263 | 100°C | Pour l'utilisation dans les machines à coudre |
| Dégazage | 125°C, ≤ 10- 6torrent | ||
| Perte de masse totale (%) | 0.02 | Maximum de 1,00% | |
| Rassemblé Volatile | 0.00 | Maximum de 0,10% | |
| Matériau condensé (%) | |||
| Récupération de la vapeur d'eau (%) | 0.02 | ||
| Condensat visible (±) | - Je ne sais pas. | ||
| Intégrabilité | Répond aux exigences de Le produit doit être présenté dans la boîte de conserve. |
C48/23/50, E24/125 Le produit est présenté sous forme de | UL 94 Brûlure verticale IPC TM-650 2.3.10 |
Avantages de l' IsoClad 917:
Options de conception polyvalentes: le renforcement en fibre de verre non tissée d'IsoClad 917 permet une flexibilité dans la conception des PCB.comprenant des antennes conformes ou enveloppantes, sans compromettre les performances.
Intégrité du signal élevée: le faible Dk et le faible facteur de dissipation d'IsoClad 917 permettent une transmission fiable du signal avec une perte minimale, assurant une qualité supérieure du signal et une dégradation réduite du signal.
Gestion thermique améliorée: la stabilité thermique de l'IsoClad 917 et sa faible absorption d'humidité contribuent à une dissipation thermique efficace,prévenir les problèmes de surchauffe et maintenir des performances optimales dans des environnements thermiques difficiles.
Performance électrique améliorée: la nature isotrope du stratifié et la stabilité de Dk sur une plage de fréquences assurent une performance électrique constante et fiable,le rendant adapté à des applications telles que les systèmes de guidage, radar et systèmes électroniques.
Fiable et durable: la stabilité dimensionnelle exceptionnelle et la résistance à l'écaillage de l'IsoClad 917 assurent la fiabilité et la durabilité à long terme du PCB, même dans des conditions difficiles.
dans des conditions d'exploitation exigeantes.
L'empilement de ce PCB se compose d'une couche de cuivre d'une épaisseur de 35 μm, suivie du noyau IsoClad 917, qui mesure 1,575 mm (62 mil), et d'une autre couche de cuivre d'une épaisseur de 35 μm.Cette pile fournit une base solide pour des circuits fiables.
En ce qui concerne les détails de construction, ce PCB offre une dimension de carte de 70 mm x 42 mm (1 PCS, +/- 0,15 mm).La taille minimale du trou est 0..4 mm, offrant une flexibilité pour différentes tailles de composants.
La carte a une épaisseur de 1,6 mm, ce qui assure une durabilité et une stabilité.L'épaisseur du revêtement par voie est de 20 μmLa finition de la surface est en or d'immersion, ce qui offre une excellente soudabilité et une résistance à la corrosion.mais il a un masque de soudure vertEn outre, chaque panneau est soumis à un test électrique à 100% avant expédition, assurant la qualité et la fiabilité.
| Matériau du PCB: | Composites en fibre de verre ou en PTFE non tissés |
| Nom: | IsoClad 917 est utilisé. |
| Constante diélectrique: | 2.17 ou 2.20 (10 GHz) |
| Facteur de dissipation | 0.0013 (10 GHz) |
| Nombre de couches: | PCB à une seule face, double face, multi-couches, PCB hybride |
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique | 20 mil (0,508 mm), 31 mil (0,787 mm), 62 mil (1,575 mm) ou plus |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Il s'agit notamment de l'étain, de l'ENEPIG, de l'OSP, du cuivre nu, de l'or pur plaqué, etc. |
Statistiques sur les PCB:
Composants: 29
Nombre total de plaquettes: 53
Les plaquettes à trous: 32
Les plaquettes SMT supérieures: 21
Les plaquettes SMT inférieures: 0
Les voies: 28
Réseaux: 2
Format d' artwork pris en charge:Le Gerber RS-274-X
Norme de qualité acceptée:Classe IPC-2
Disponibilité:Le PCB IsoClad 917 est disponible dans le monde entier, ce qui permet aux ingénieurs et aux concepteurs d'accéder à ses capacités avancées, quel que soit leur emplacement.
Quelques utilisations typiques:
Antennes conformes
Circuits à bande et micro-bandes
Systèmes de guidage
Radar et systèmes électroniques
