PCB RF 20mil RF-30A cartes de circuits électroniques à haute fréquence revêtement immersion or

Présentation d'un PCB récemment livré basé sur RF-30A. RF-30A, partie de la célèbre famille Taconic de substrats RF,est un stratifié céramique organique exceptionnel qui combine l'expertise de Taconic en matière de remplissage en céramique et de technologie de revêtement en PTFEFabriqué avec un renforcement en verre tissé, le RF-30A présente des propriétés électriques et mécaniques supérieures, offrant aux concepteurs une base fiable et stable pour leurs projets de PCB.

Le substrat RF-30A possède une composition diélectrique à faible perte et une feuille de cuivre à profil bas,assurer des propriétés électriques stables avec des niveaux améliorés de PIMD et une perte d'insertion réduite sur une large plage de fréquencesSes excellentes propriétés mécaniques, y compris des valeurs CTE plus faibles, une stabilité dimensionnelle améliorée et une rigidité accrue, minimisent l'impact des facteurs externes sur les composants RF.

L'un des principaux avantages du RF-30A est son excellente résistance à l'écaillage, spécialement conçu pour 1/2 once et 1 once de cuivre RT.Cette caractéristique est cruciale lorsqu'il est nécessaire de retravailler ou de répéter des processus de refluxEn outre, le taux d'absorption d'humidité ultra-faible de RF-30A, couplé à une tangente de perte stable, minimise le changement de phase dans des environnements à température et humidité variables.Le mouvement dimensionnel minimal du substrat contribue à des propriétés de phase et d'impédance cohérentes sur toute la gamme de fréquences à large bande.

RF-30A a été optimisé avec des céramiques pour obtenir une faible CTE de l'axe Z, améliorant la fiabilité des trous placés (PTH) et simplifiant la fabrication de circuits multicouches.Ces propriétés contribuent également à la stabilité globale du substrat et à ses performances PIMD exceptionnelles..

Principales caractéristiques:

- DK de 2,97 +/- 0,05 à 1,9 GHz/23°C
- Facteur de dissipation de 0,0013 à 1,9 GHz/23°C, 0,0020 à 10 GHz
- TEC dans l'axe X de 8 ppm/°C, l'axe Y de 11 ppm/°C et l'axe Z de 60 ppm/°C
- Classification de la flammabilité selon la catégorie UL-94V0
- Densité à 2,16 g/cm3

Avantages du RF-30A:

- Excellentes valeurs de PIM dans les PCB (mesurées à moins de -160 dBc*)
- Amélioration de la qualité de la PTH
- Propriétés mécaniques stables
- Des performances fiables à haute fréquence
- Stabilité accrue à haute température
- Faible absorption de l'humidité
- Excellente résistance à l' écaillage
- Ratio prix/performance exceptionnel

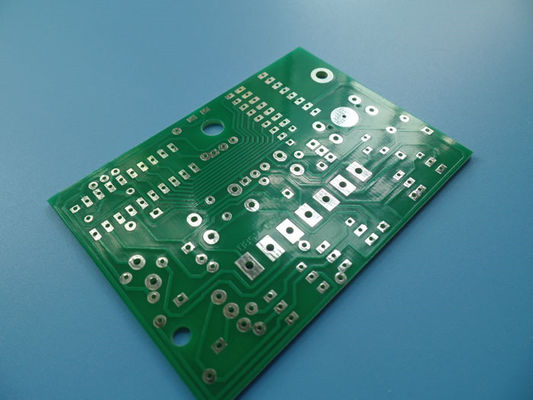

Il s'agit d'un PCB rigide à deux couches, offrant d'excellentes performances et fiabilité.suivie du substrat RF-30A lui-même d'une épaisseur de 0.508 mm (20 mil), et enfin une autre couche de cuivre de la même épaisseur de 35 μm.assurer une transmission efficace du signal et des propriétés électriques stablesQue vous travailliez sur des applications RF ou sur d'autres projets nécessitant un PCB fiable, la configuration d'empilement RF-30A est bien adaptée pour répondre à vos besoins.

Détails de la construction du PCB:

- Taille du tableau: 138,8 mm x 127,15 mm (1 PCS), +/- 0,15 mm
- Trace minimale / espace: 4/6 millilitres
- Taille minimale du trou: 0,3 mm
- Il n' y a pas de voies aveugles.
- Épaisseur de la planche finie: 0,6 mm
- Poids de Cu fini: 1 oz (1,4 ml) couches extérieures
- épaisseur de revêtement: 20 μm
- Finition de surface: or immersion
- En haut, écran de soie: blanc.
- En bas, écran à soie: blanc.
- Masque de soudure haut: vert
- Masque de soudure: vert
- Test électrique 100% utilisé avant expédition

Statistiques sur les PCB:

- Composants: 63
- Le total des coussinets: 212
- Les coussins à travers le trou: 116
- Les meilleurs tampons SMT: 75
- Les plaquettes SMT inférieures: 21
- Je vous en prie.
- Les filets: 5

Art et normes:

- Type d'œuvre fournie: Gerber RS-274-X
- Norme acceptée: IPC-Classe 2

Disponibilité:

Les PCB RF-30A sont disponibles dans le monde entier, vous permettant d'accéder à des PCB de haute qualité pour vos projets, peu importe votre emplacement.

Applications typiques:

RF-30A trouve une excellente utilisation dans diverses applications, notamment:

- Conception de l'antenne et des sous-composants
- Composants passifs RF
- Circuits d'amplificateurs de puissance

Avec RF-30A, vous pouvez compter sur des PCB stables et performants qui offrent des propriétés électriques exceptionnelles, une stabilité mécanique et une fiabilité,ce qui en fait un choix idéal pour des applications RF exigeantes.
