Présentation du PCB récemment livré basé sur RF-35.
RF-35, un stratifié en céramique organique de pointe de la célèbre famille de produits ORCER de Taconic, réunit l'expertise de la technologie de remplissage en céramique et de la fibre de verre PTFE revêtue.d'une épaisseur n'excédant pas 10 mm, RF-35 apparaît comme le choix ultime pour les applications commerciales à micro-ondes et à radiofréquence rentables et à volume élevé.Il surpasse les matériaux époxy standard dans des aspects critiques tels que la résistance exceptionnelle de pellicule pour 1/2 once et 1 once de cuivreEn outre, son taux d'absorption d'humidité ultra-faible et son faible facteur de dissipation minimisent le changement de phase avec la fréquence, assurant une performance optimale.
Principales caractéristiques:
- Constante diélectrique à 1,9 GHz: 3.5
- Facteur de dissipation à 1,9 GHz: 0.0018
- Décomposition diélectrique: 41 kV
- X CTE: 19 ppm/°C
- Y CTE: 24 ppm/°C
- Z CTE: 64 ppm/°C
- Flammabilité: UL-94 V0
Les avantages:
- Faible coût: solution rentable pour une production en volume élevé
- Excellente résistance à l'écaillage: assure une adhérence robuste, facilitant le retraitement
- Facteur de dissipation exceptionnellement faible: réduit au minimum le changement de phase pour des performances fiables
- Faible absorption d'humidité: maintient la stabilité et les performances dans des conditions variables
Amélioration de la douceur de surface: permet une trace précise et un placement des composants
| Les biens immobiliers |
Méthode d'essai |
Unité |
Valeur |
Unité |
Valeur |
| Constante diélectrique @ 1,9 GHz |
IPC-TM 650 2.5.5 |
|
3.5 |
|
3.5 |
| Facteur de dissipation @ 1,9 GHz |
IPC-TM 650 2.5.5 |
|
0.0018 |
|
0.0018 |
| Absorption de l'humidité (.060") |
IPC-TM 650 2.6.2.1 |
% |
0.02 |
% |
0.02 |
| Résistance à l'écaillage (1/2 oz. de cuivre) |
IPC-TM 650 2.4.8 |
Pounds/pouce linéaire |
> 80 |
N/mm |
> 1.5 |
| Résistance à l'écaillage (1 once de cuivre) |
IPC-TM 650 2.4.8 |
Pounds/pouce linéaire |
> 10 ans0 |
N/mm |
> 1.8 |
| Décomposition diélectrique |
IPC-TM 650 2.5.6 |
KV |
41 |
KV |
41 |
| Résistance au volume |
IPC-TM 650 2.5.17.1 |
Mohm/cm |
1.26 x 109 |
Mohm/cm |
1.26 x 109 |
| Résistance de surface |
IPC-TM 650 2.5.17.1 |
Je vous en prie. |
1.46 x 108 |
Je vous en prie. |
1.46 x 108 |
| Résistance à l'arc |
IPC TM 650 2.5.1 |
secondes |
> 180 |
secondes |
> 180 |
| Force de flexion longitudinale |
Pour l'utilisation dans les machines à coudre |
PSI |
> 22,000 |
N/mm2 |
>152 |
| Résistance à la flexion transversale |
Pour l'utilisation dans les machines à coudre |
PSI |
> 18 ans000 |
N/mm2 |
> 124 |
| Conductivité thermique |
Pour l'utilisation dans les machines à coudre |
Pour les appareils à moteur électrique |
0.24 |
Pour les appareils à moteur électrique |
0.24 |
| Résistance à la traction longitudinale |
Pour l'aéronef |
PSI |
27,000 |
N/mm2 |
187 |
| Résistance à la traction transversale |
Pour l'aéronef |
PSI |
21,000 |
N/mm2 |
145 |
| Stabilité dimensionnelle longitudinale |
IPC-TM 650 2.4.39 |
dans |
0.00004 |
mm/mm |
0.00004 |
| Stabilité dimensionnelle transversale |
IPC-TM 650 2.4.39 |
dans |
- Je ne sais pas.0001 |
mm/mm |
- Je ne sais pas.0001 |
| ETC x-y |
Pour les appareils à commande numérique |
en ppm/°C |
19 à 24 |
en ppm/°C |
19 à 24 |
| z TEC |
Pour les appareils à commande numérique |
en ppm/°C |
64 |
en ppm/°C |
64 |
| Intégrabilité |
L'utilisation de l'équipement |
|
V-0 |
|
V-0 |
| Dureté |
Échelle Rockwell M |
|
34 |
|
34 |

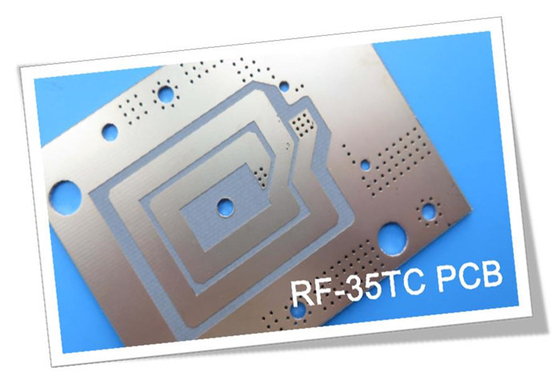

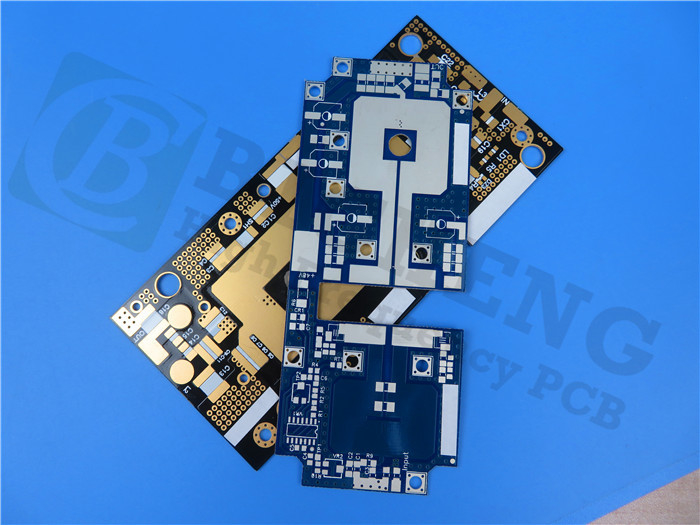

Le PCB RF-35 est un PCB rigide à deux couches avec des couches de cuivre d'une épaisseur de 35 μm. Le noyau RF-35 a une épaisseur de 10 mil (0,254 mm).avec une tolérance de +/- 0L'épaisseur de la planche finie est de 0,3 mm, avec des couches extérieures de 1 oz (1,4 mil) de poids en cuivre.L'épaisseur du revêtement par voie est de 25 μmLes masques de soudure ne sont pas applicables pour les couches supérieures et inférieures.Chaque PCB est soumis à un test électrique à 100% avant expédition, assurant la qualité et la fiabilité.
Les statistiques du PCB RF-35 montrent sa polyvalence. Il prend en charge 18 composants et offre un total de 26 plaquettes, dont 19 plaquettes à travers le trou, 7 plaquettes SMT supérieures et 0 plaquettes SMT inférieures.Le PCB comporte 11 voies et 2 filets.
| Matériau du PCB: |
PTFE en fibre de verre céramique |
| Nom: |
RF-35 |
| Constante diélectrique: |
3.5 |
| Facteur de dissipation |
0.0018 |
| Nombre de couches: |
Double couche, multicouche, PCB hybride |
| Poids en cuivre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du stratifié: |
10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) ou plus |
| Taille des PCB: |
≤ 400 mm x 500 mm |
| Masque de soudure: |
Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: |
Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, etc. |
Les illustrations fournies pour le RF-35 sont au format Gerber RS-274-X, répondant aux normes de l'industrie.Les PCB RF-35 sont disponibles dans le monde entier, répondant à des besoins d'application divers.
Le RF-35 trouve une large application dans diverses industries. Il est un excellent choix pour les amplificateurs de puissance, les filtres, les coupleurs et les composants passifs.
Découvrez les performances supérieures et l'abordabilité de RF-35, le compagnon idéal pour vos projets commerciaux de micro-ondes et de RF.Découvrez des résultats fiables et libérez votre créativité avec les PCB RF-35.
