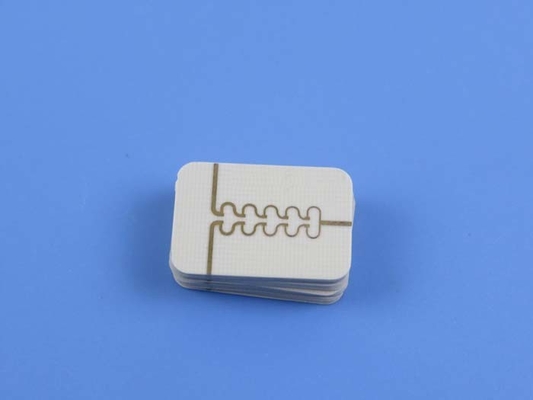

10mil RO4835 RF PCB à 2 couches Circuit bleu Masque de soudure immersion or

Nombre De Pièces:	1 PCS
Prix:	USD9.99-99.99/PCS
Emballage Standard:	Sacs à vide + cartons
Période De Livraison:	8 à 9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Matériel:

RO4835

Taille des PCB:

55.46 mm x 41.5 mm = 1 PCS, +/- 0,15 mm

Poids en cuivre:

couches extérieures de 1 oz (1,4 ml)

Finition de surface:

Or par immersion

Nombre de couches:

2-layer

Épaisseur du PCB:

10 millions

Mettre en évidence:

10 millilitres de PCB RF

PCB RF en or par immersion

Fabrication de circuits imprimés à double couche

Description du produit

Nous vous présentons notre nouveau circuit imprimé avec RO4835, un stratifié de haute performance de Rogers, conçu pour des applications à haute fréquence et la fabrication de circuits rentables.RO4835 offre une stabilité accrue à haute température et une meilleure résistance à l'oxydation par rapport aux autres matériaux hydrocarburesCe stratifié à faible perte offre d'excellentes performances électriques, ce qui le rend idéal pour les applications performantes et à volume élevé.

Principales caractéristiques:
- Conforme à la RoHS et IPC-4103 pour la sécurité et la fiabilité
- constante diélectrique (Dk) de 3,48 +/- 0,05 pour les lignes de transmission à impédance contrôlée
- Facteur de dissipation de 0,0037 à 10 GHz, assurant une faible perte d'insertion
- Température de transition du verre (Tg) > 280 °C TMA pour le fonctionnement à haute température
- Coefficient d'expansion thermique de 10 ppm/°C sur l'axe X, 12 ppm/°C sur l'axe Y et 31 ppm/°C sur l'axe Z pour des performances stables à des températures variables

Les avantages:
- une résistance accrue à l'oxydation, assurant une performance fiable et durable
- Conçue pour des applications à volume élevé, offrant une solution rentable
- Les caractéristiques de faible perte permettent une application avec des fréquences de fonctionnement plus élevées, ce qui le rend adapté aux applications automobiles
- Tolérance étroite de la constante diélectrique pour les lignes de transmission à impédance contrôlée
- Compatible avec les procédés sans plomb, évitant les problèmes de bulle ou de délamination
- Une faible expansion de l'axe Z assure un revêtement fiable des trous
- Faible coefficient de dilatation dans le plan maintient la stabilité pendant les températures de traitement du circuit

Les biens immobiliers	RO4835	Direction	Unités	Condition	Méthode d'essai
Constante diélectrique,ε procédé	3.48 ± 0.05	Z	-	10 GHz ou 23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée
Constante diélectrique	3.66	Z	-	8 à 40 GHz	Méthode de longueur de phase différentielle
Facteur de dissipation	0.0037	Z	-	10 GHz ou 23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Coefficient thermique de ε	+ 50	Z	en ppm/°C	-100°C à 150°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Résistance au volume	5 x 10⁸		MΩ.cm	- Je ne sais pas.	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
Résistance de surface	7 x 10⁸		MΩ	- Je ne sais pas.	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
La résistance électrique	30.2 (755)	Z	Kv/mm ((v/mil)		IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2
Module de traction	7780 ((1128)	Y	MPa (ksi)	NT1 économie	Pour l'aéronef
Résistance à la traction	Les États membres doivent:	Y	MPa (ksi)	NT1 économie	Pour l'aéronef
Résistance à la flexion	186 (27)		MPa (kpsi)		IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4
Stabilité dimensionnelle	Le taux de dépôt5	X, Y	mm/m (mils/pouce)	après extraction + E2/150°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A
Coefficient de dilatation thermique	10 12 31	X Y Z	en ppm/°C	-55°C à 288°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
Tg	> 280		°C TMA	Une	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3
Td	390		°C TGA		Pour l'utilisation dans les machines à coudre
Conductivité thermique	0.66		Pour les véhicules à moteur	80°C	Pour l'utilisation dans les machines de traitement de l'air
Absorption de l'humidité	0.05		%	48 heures d'immersion 0,060 " échantillon Température 50°C	Pour l'utilisation dans les machines de traitement de l'air
Densité	1.92		gm/cm³	23°C	Pour l'utilisation dans les machines de traitement de l'air
Résistance à la peau de cuivre	0.88 (5.0)		N/mm (pli)	après la soudure flottant 1 oz. Folie de CED	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8
Intégrabilité	V-0				Les produits
Compatible avec les procédés sans plomb	- Oui, oui.

Cette pile de PCB présente une configuration rigide à deux couches avec une épaisseur de cuivre finie de 35 μm. La couche diélectrique RO4835 a une épaisseur de 10 mil (0,254 mm),fournissant une excellente performance électriqueLes détails de construction comprennent une taille de planche de 55,46 mm x 41,5 mm pour des applications compactes et polyvalentes.La taille minimale du trou est 0..4 mm, pouvant accueillir divers composants et connecteurs.

Ce PCB n'inclut pas de voies aveugles ou enfouies, ce qui simplifie le processus de fabrication.Le poids du cuivre fini est de 1 oz (1L'épaisseur du revêtement est de 1 mil, fournissant des connexions électriques fiables.offrant une excellente soudabilité et une surface plane pour le montage des composants.

Pour le marquage et l'identification, l'écran de soie supérieur est en blanc, fournissant un étiquetage clair.Le masque de soudure supérieur est bleu.Le masque de soudure inférieur n'est pas appliqué.

Chaque PCB a été soumis à un test électrique à 100% pour assurer la qualité et la fiabilité.34 sont des plaquettes perforées, tandis que 21 sont des tampons de technologie de montage de surface supérieure (SMT). Les tampons SMT inférieurs ne sont pas présents dans cette configuration..Le tableau comporte 2 réseaux, représentant les voies interconnectées pour la transmission du signal.

Matériau du PCB:	Laminaux céramiques à base d'hydrocarbures
Nom:	RO4835
Constante diélectrique:	3.48 (10 GHz)
Facteur de dissipation	0.0037 (10 GHz)
Nombre de couches:	PCB à double face, PCB multicouche, PCB hybride
Poids en cuivre:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Épaisseur diélectrique (de cuivre ED)	6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) Il est également possible d'utiliser des produits chimiques pour le traitement de l'eau.
Épaisseur diélectrique (cuivre LoPro)	4 mil (0,102 mm), 7,3 mil (0,186 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), 60,7 mil (1,542)
Taille des PCB:	≤ 400 mm x 500 mm
Masque de soudure:	Vert, noir, bleu, jaune, rouge, etc.
Finition de surface:	Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, l'or pur plaqué, etc.

10mil RO4835 RF PCB à 2 couches Circuit bleu Masque de soudure immersion or 0

Le modèle fourni pour la production est le Gerber RS-274-X, un format largement accepté dans l'industrie.

Notre PCB est disponible pour l'expédition dans le monde entier, offrant un accès facile à cette solution de haute performance.

Les applications typiques de ce PCB comprennent les radars et capteurs automobiles, les systèmes à micro-ondes point à point, les amplificateurs de puissance, les radars à matrice phasée et les composants RF.
