| Matériel: | AD250C | Taille des PCB: | 196 mm x 162 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Or par immersion |
| Nombre de couches: | 2-layer | Épaisseur de PCB: | 30 millilitres |
| Mettre en évidence: | Plaquage en or par immersion en PCB à double face,AD250C Plaquage par or par immersion en PCB,30 ml de plaquette en or par immersion en PCB |
||

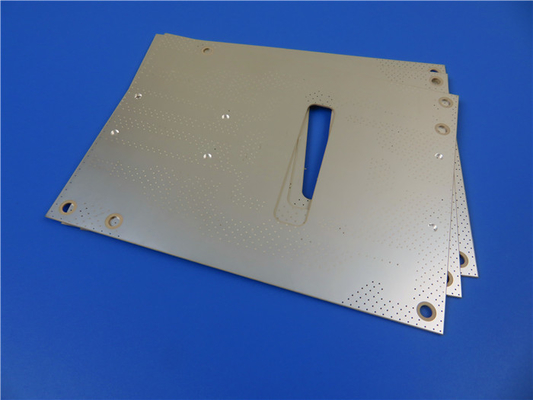

Le circuit imprimé commercial AD250C est une carte de circuit imprimé (PCB) de pointe construite sur le matériau stratifié Rogers AD250C.Conçus spécialement pour les infrastructures de télécommunications, ce PCB offre des performances et une rentabilité exceptionnelles, ce qui en fait un choix idéal pour un large éventail d'applications.
Principales caractéristiques:
1. Rogers AD250C Laminates en verre tissu renforcé PTFE de qualité antenne: Le PCB est construit avec des matériaux de haute qualité, assurant durabilité et fiabilité.
2Constante diélectrique contrôlée: avec une constante diélectrique de 2,5 et une tolérance serrée à 10 GHz/23°C, le PCB AD250C offre des performances de circuit cohérentes et prévisibles.
3Tangente de perte faible: le PCB possède une tangente de perte faible de < 0,002 à 10 GHz, ce qui donne d'excellentes performances de circuit sur les bandes de fréquences sans fil typiques.
4Résistance à haute température: avec une température de décomposition (Td) supérieure à 500°C, le PCB AD250C conserve son intégrité même dans des conditions de chaleur extrême.
5Absorption de l'humidité: le PCB présente une absorption minimale de l'humidité, avec un taux de seulement 0,04%, assurant une fiabilité et une stabilité à long terme.
6Excellente stabilité dimensionnelle: le PCB AD250C offre une stabilité dimensionnelle exceptionnelle, ce qui se traduit par des performances de circuit répétables et des rendements de fabrication améliorés.
7Très faible PIM: avec une impressionnante notation PIM de -159 dBc à 30 mil, 1900 MHz, ce PCB offre des performances d'antenne exceptionnelles et minimise les pertes de rendement associées aux problèmes liés au PIM.
| Propriétés électriques | AD250C | Unités | Conditions d'essai | Méthode d'essai | |
| PIM (30mil/60mil) | -159/-163 -Qu'est-ce qui est arrivé? | dBc | Tons balayés réfléchis de 43 dBm à 1900 MHz, S1/S1 | Rogers Intérieur 50 ohms | |
| Constante diélectrique (processus) | 2.52 | - | 23°C @ 50% de HRC | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 (IPC TM-650 2.)5.5.3) |
| Constante diélectrique (conception) | 2.50 | - | C-24/23/50 Le gouvernement fédéral | 10 GHz | Longueur de phase différentielle de microstrip |
| Facteur de dissipation (processus) | 0.0013 | - | 23°C @ 50% de HRC | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Coefficient thermique de la constante diélectrique | -117 | en ppm/oC | 0°C à 100°C | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Résistance au volume | 4.8 x 108 | Pour les produits chimiques: | C-96/35/90 Le gouvernement fédéral | - | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Résistance de surface | 4.1 x 107 | Je vous en prie. | C-96/35/90 Le gouvernement fédéral | - | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Resistance électrique (résistance diélectrique) | 979 | V/mil | - | - | IPC TM-650 2. Les produits de base sont les suivants:5.6.2 |
| Décomposition diélectrique | > 40 | KV | D-48/50 | Direction X/Y | IPC TM-650 2. Les produits de base sont les suivants:5.6 |
| Propriétés thermiques | |||||
| Température de décomposition (T)d) | > 500 | ̊C | 2 heures @ 105 ̊C | 5% de perte de poids | IPC TM-650 2. Les produits de base sont les suivants:3.40 |
| Coefficient de dilatation thermique - x | 47 | en ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Coefficient de dilatation thermique - y | 29 | en ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Coefficient de dilatation thermique - z | 196 | en ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Conductivité thermique | 0.33 | Pour les appareils électroniques | - | direction z | Pour les appareils de traitement de l'air |
| Il est temps de délaminer | > 60 | minutes | tel que reçu | 288 ̊C | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| Propriétés mécaniques | |||||
| Résistance à la peeling du cuivre après stress thermique | 2.6 Le secteur privé |
N/mm (lb/in) | 10s @ 288 ̊C | Foil de 35 μm | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| Résistance à la flexion (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la traction (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% de RH | - | Pour l'utilisation dans les appareils électroménagers |
| Module flexible (MD/CMD) | 885/778 (6.102/5.364) | MPa (ksi) | 25°C ± 3°C | - | Métode d'essai IPC-TM-650 2.4.4 |
| Stabilité dimensionnelle (MD/CMD) | 0.02/0. Je vous en prie.06 | en mils/pouce | après la gravure + cuisson | - | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39a |
| Propriétés physiques | |||||
| Intégrabilité | V-0 | - | - | - | L'utilisation de l'équipement |
| Absorption de l'humidité | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2. Les produits de base sont les suivants:6.2.1 |
| Densité | 2.28 | g/cm3 | C-24/23/50 Le gouvernement fédéral | - | Pour les appareils à commande numérique |
| Capacité thermique spécifique | 0.813 | J/g°K | 2 heures à 105 °C | - | Pour l'utilisation dans les machines à coudre |
Les avantages:
1. Efficacité supérieure de l'antenne: le PCB AD250C permet une plus grande efficacité de l'antenne, assurant une performance optimale dans les applications d'antenne.
2. Performance de circuit répétable: Grâce à sa constante diélectrique contrôlée et sa composition céramique, ce PCB offre des performances de circuit répétables, même dans des conditions de température variables.
3Stabilité Dk améliorée: le composant céramique du PCB contribue à un degré plus élevé de stabilité de la constante diélectrique (Dk) lors des changements de température, assurant un fonctionnement constant.
Le montage et la construction des PCB:
Ce PCB est un PCB rigide à deux couches avec une couche de cuivre des deux côtés.L'épaisseur de la planche finie est de 0La couche extérieure est en or immersion, la couche extérieure est en cuivre, la couche extérieure est en cuivre, la couche extérieure est en cuivre et la couche extérieure est en cuivre.fournissant une excellente conductivité et une résistance à la corrosionIl est à noter que le PCB n'a pas de sérigraphie ni en haut ni en bas.
| Matériau du PCB: | Composites tissés en fibre de verre/céramique remplis à base de PTFE |
| Nom: | AD250C |
| Constante diélectrique: | 2.50 (10 GHz) |
| Facteur de dissipation | 0.0013 (10 GHz) |
| Nombre de couches: | PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | L'or par immersion (ENIG), le HASL, l'argent par immersion, l'étain par immersion, l'OSP, l'ENEPIG, le cuivre nu, l'or pur plaqué, etc. |
Les spécifications des PCB:
- Taille du tableau: 196 mm x 162 mm
- Trace minimale / espace: 5/5 millilitres
- Taille minimale du trou: 0,3 mm
- Il n'y a pas de voies aveugles
- Test électrique à 100%: chaque PCB est soumis à un test électrique complet avant expédition, garantissant ainsi sa qualité et sa fiabilité.
Statistiques sur les PCB:
- Composants: 81
- Le total des coussinets: 228
- Les plaquettes à travers les trous: 97
- Les meilleurs SMT: 131
- Les plaquettes SMT inférieures: 0
- Je vous en prie.
- Les filets: 4
Normes acceptées et disponibilité:
Ce PCB est conforme à la norme IPC-Classe 2, garantissant une fabrication et des performances de haute qualité.le rendre facilement accessible aux clients de différentes régions.
Applications typiques:
Le PCB AD250C est bien adapté à diverses applications, notamment:
- Les antennes des stations de base des infrastructures cellulaires
- Systèmes d'antennes télématiques automobiles
- Antennes radio-satellites commerciales
Découvrez les performances et la fiabilité exceptionnelles du micro-ondes commercial AD250C et des circuits imprimés RF.Ce PCB permet à votre infrastructure de communication sans fil d'avoir une efficacité et une stabilité inégalées..
