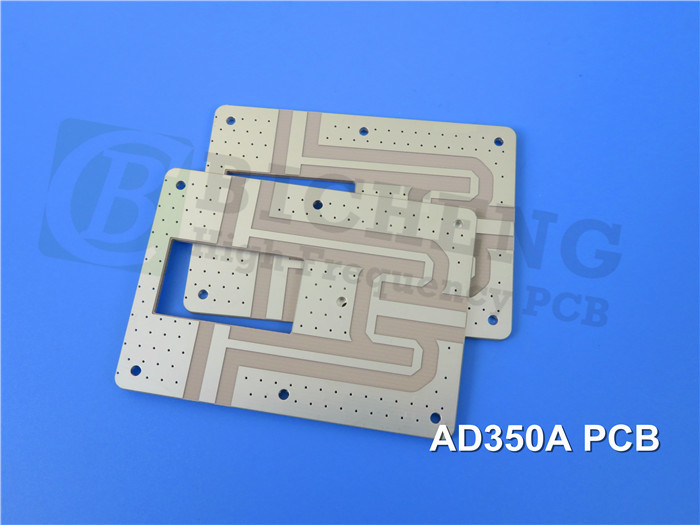

2 couches AD350A PCB 0,8 mm 30 mil Immersion argent sans écran de soie

Nous présentons un PCB nouvellement expédié, destiné à des applications à haute puissance et à des environnements à température extrême.Matériau composite à base de PTFE, offrant une conductivité thermique exceptionnelle et un faible coefficient de dilatation thermique (CTE).

Le PCB AD350A est doté d'une constante diélectrique bien contrôlée de 3.50, avec une tolérance de -0,05 à 10 GHz/23°C, assurant une performance électrique constante.minimisant les pertes et distorsions de signal pour des performances supérieures du circuitAvec une température de décomposition (Td) supérieure à 500°C, le PCB présente une stabilité thermique exceptionnelle, ce qui le rend capable de résister à la chaleur extrême et aux conditions environnementales difficiles.

Conçu pour maintenir sa forme mécanique pendant la manipulation et l'exploitation, le PCB AD350A offre une excellente stabilité dimensionnelle,permettant des performances de circuit répétables et des rendements de fabrication améliorésIl fournit également une adhérence supérieure en plaqué à travers le trou (PTH), améliorant la fiabilité et la durabilité globales.

Le PCB AD350A a un taux d'absorption de l'humidité de 0,1%, ce qui assure l'intégrité structurelle même dans des environnements humides.assurer un niveau élevé de sécurité et de fiabilitéAvec son faible indice d'intermodulation passive (PIM) de -159/-163 dBc, il reflète 43 dBm de sons balayés à 1900 MHz, S1/S1, le PCB réduit les interférences du signal et améliore les performances globales du système.

Ce PCB est une construction rigide à deux couches avec des couches de cuivre des deux côtés.L'épaisseur de la planche finie est de 0.8 mm, avec un poids de cuivre de 1 oz (1,4 mil) sur les couches extérieures. Les vias ont une épaisseur de revêtement de 20 μm.fournissant une excellente conductivité et une résistance à la corrosionIl est à noter qu'il n'y a ni écran de soie ni masque de soudure ni en haut ni en bas.

Avec une taille de carte de 111,56 mm x 58,26 mm, ce PCB répond aux normes IPC-Classe 2, assurant une fabrication et des performances de haute qualité.assurer la qualité et la fiabilitéIl est disponible à l'achat dans le monde entier, ce qui le rend facilement accessible aux clients de différentes régions.

Le circuit imprimé à haute conductivité thermique AD350A est bien adapté à diverses applications, y compris les antennes des stations de base des infrastructures cellulaires, les systèmes d'antenne télématique automobile,et antennes radio par satellite commercialesDécouvrez l'exceptionnelle conductivité thermique et la fiabilité du PCB AD350A, ce qui permet à vos conceptions de haute puissance d'avoir des performances et des capacités de gestion thermique supérieures.
