| Matériel: | Le noyau CuClad 217 | Taille des PCB: | 1060,8 mm x 51,8 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Argent immergé |
| Nombre de couches: | 2-layer | Épaisseur de PCB: | 0.3 mm |
| Mettre en évidence: | 217 PCB,10 millilitres de PCB couverts,Carte PCB argentée d'immersion |
||

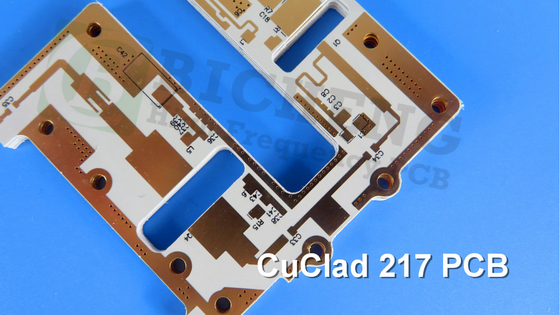

Présentation du PCB CuClad 217, un produit nouvellement livré qui exploite les caractéristiques avancées des stratifiés Rogers CuClad 217.de fibres de verre tissées avec des composites PTFE contrôlés avec précisionLe PCB CuClad 217 se distingue par ses performances impressionnantes, offrant une constante diélectrique (Dk) faible de 2,17 ou 2.20Sa construction en plis croisés assure une isotropie électrique et mécanique dans le plan, ce qui entraîne une propagation du signal améliorée et des rapports signal/bruit supérieurs.
Principales caractéristiques:
Constante diélectrique: DK 2,17 ou 2,2 à 10 GHz / 1 MHz
Facteur de dissipation: 0,0009 à 10 GHz
Faible absorption de l'humidité: 0,02%
Résistance à la peeling: 14 lbs/in
Faible dégazage: perte totale de masse (TML) 0,01%, matière condensable volatile collectée (CVCM) 0,01%, récupération de vapeur d'eau (WVR)
Fibres de verre tissées croisées avec un rapport élevé entre PTFE et verre
Amélioration de l'uniformité de la constante diélectrique
Les avantages:
Dk stable sur une large plage de fréquences
Permet des largeurs de ligne plus larges pour une perte d'insertion plus faible
Faibles pertes de circuit à haute fréquence
Amélioration de la stabilité dimensionnelle pour une plus grande souplesse de conception
Permet de répondre à des spécifications strictes
Isotropie électrique et mécanique dans le plan X-Y
Idéal pour les circuits sensibles aux variations de la constante diélectrique
Doté d'une pile rigide à 2 couches, le PCB CuClad 217 se compose d'une couche de cuivre de 35 μm, d'un noyau Rogers CuClad 217 de 0,254 mm (10 mil) et d'une autre couche de cuivre de 35 μm.
Il est livré dans des dimensions de carte précises de 106,8 mm x 51,8 mm (1 PCS) avec une tolérance de +/- 0,15 mm. Le PCB prend en charge une trace/espace minimale de 6/5 mils et une taille de trou minimale de 0,35 mm.Il n'inclut pas les voies aveuglesAvec une épaisseur de planche finie de 0,3 mm et un poids de cuivre fini de 1 oz (1,4 mil) sur les couches extérieures, le PCB CuClad 217 assure des performances optimales.Il est doté d'une épaisseur de 20 μm par revêtement et d'une finition de surface argentée par immersion pour une excellente conductivité et une résistance à la corrosion.
Le PCB n'inclut pas de sérigraphie ou de masque de soudure en haut ou en bas. Chaque PCB subit un test électrique rigoureux à 100% avant expédition pour assurer une fonctionnalité optimale.
Avec 27 composants et un total de 103 plaquettes, dont 78 plaquettes à trous et 25 plaquettes de technologie de montage de surface supérieure (SMT), le CuClad 217 PCB offre une grande flexibilité pour diverses conceptions.Il comporte 15 voies et 2 filets., permettant un routage et une connectivité efficaces des signaux.
Il répond aux normes de qualité IPC-Classe 2, le CuClad 217 PCB garantit des performances et une fiabilité de haute qualité.permettant aux clients de différents endroits de découvrir ses caractéristiques exceptionnelles.
Le CuClad 217 PCB trouve des applications dans divers domaines, notamment les radars, les contre-mesures électroniques, les mesures de soutien électronique et les composants micro-ondes tels que les LNA, les filtres et les coupleurs.Ses propriétés supérieures en font un choix idéal pour des applications électroniques exigeantes qui exigent des performances et une fiabilité élevées..
