Présentation de notre nouveau PCB basé sur le F4BM265, un PCB hautes performances avancé développé par Wangling. Formulé scientifiquement et pressé avec précision, le F4BM265 combine un tissu en fibre de verre, une résine de polytétrafluoroéthylène (PTFE) et un film PTFE pour offrir des performances électriques exceptionnelles et une stabilité améliorée. Avec des caractéristiques améliorées par rapport au F4B265, ce stratifié offre une perte diélectrique plus faible, une résistance d'isolation accrue et une stabilité améliorée, ce qui en fait une alternative viable aux produits étrangers similaires pour diverses applications.
Caractéristiques:
- Performances électriques impressionnantes : le F4BM265 présente des propriétés électriques remarquables, notamment une constante diélectrique (Dk) de 2,65 à 10 GHz, garantissant une transmission efficace du signal. Avec un facteur de dissipation de 0,0013 à 10 GHz, il minimise la perte de signal, améliorant ainsi les performances globales.
- Stabilité dimensionnelle améliorée : le F4BM265 permet un contrôle précis de la constante diélectrique en ajustant le rapport PTFE/tissu en fibre de verre, ce qui se traduit par une stabilité dimensionnelle exceptionnelle. Il offre une dilatation thermique plus faible, une dérive de température améliorée et une légère augmentation de la perte diélectrique, garantissant un fonctionnement fiable dans des environnements exigeants.
- Gestion thermique optimale : le F4BM265 présente un faible coefficient de dilatation thermique (CTE) de 14 ppm/°C (axe des x), 17 ppm/°C (axe des y) et 142 ppm/°C (axe des z) sur une plage de températures de -55°C à 288°C. Cela garantit stabilité et fiabilité, même dans des conditions de température extrêmes.
- Excellente résistance à l'humidité : avec un taux d'absorption d'humidité inférieur à 0,08 %, le F4BM265 démontre une résistance élevée à l'humidité, préservant les performances et la longévité du PCB.
- Sécurité fiable : le F4BM265 est conforme aux normes d'inflammabilité UL-94 V0, respectant ainsi les réglementations de sécurité strictes.
| Paramètres techniques du produit |
Modèle de produit et fiche technique |
| caractéristiques du produit |
Conditions de test |
Unité |
F4BM217 |
F4BM220 |
F4BM233 |
F4BM245 |
F4BM255 |
F4BM265 |
F4BM275 |
F4BM294 |
F4BM300 |
| Constante diélectrique (typique) |
10 GHz |
/ |
2.17 |
2.2 |
2.33 |
2.45 |
2,55 |
2,65 |
2,75 |
2.94 |
3.0 |
| Tolérance de constante diélectrique |
/ |
/ |
±0,04 |
±0,04 |
±0,04 |
±0,05 |
±0,05 |
±0,05 |
±0,05 |
±0,06 |
±0,06 |
| Tangente de perte (typique) |
10 GHz |
/ |
0,001 |
0,001 |
0,0011 |
0,0012 |
0,0013 |
0,0013 |
0,0015 |
0,0016 |
0,0017 |
| 20 GHz |
/ |
0,0014 |
0,0014 |
0,0015 |
0,0017 |
0,0018 |
0,0019 |
0,0021 |
0,0023 |
0,0025 |
| Coefficient de température constante diélectrique |
-55ºC～150ºC |
PPM/℃ |
-150 |
-142 |
-130 |
-120 |
-110 |
-100 |
-92 |
-85 |
-80 |
| Résistance au pelage |
1 once de F4BM |
N/mm |
>1,8 |
>1,8 |
>1,8 |
>1,8 |
>1,8 |
>1,8 |
>1,8 |
>1,8 |
>1,8 |
| 1 once de F4BME |
N/mm |
>1,6 |
>1,6 |
>1,6 |
>1,6 |
>1,6 |
>1,6 |
>1,6 |
>1,6 |
>1,6 |
| Résistivité volumique |
État standard |
MΩ.cm |
≥6×10^6 |
≥6×10^6 |
≥6×10^6 |
≥6×10^6 |
≥6×10^6 |
≥6×10^6 |
≥6×10^6 |
≥6×10^6 |
≥6×10^6 |
| Résistivité de surface |
État standard |
MΩ |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
| Résistance électrique (direction Z) |
5 kW, 500 V/s |
KV/mm |
>23 |
>23 |
>23 |
>25 |
>25 |
>25 |
>28 |
>30 |
>30 |
| Tension de claquage (direction XY) |
5 kW, 500 V/s |
KV |
>30 |
>30 |
>32 |
>32 |
>34 |
>34 |
>35 |
>36 |
>36 |
| Coefficient de dilatation thermique |
Direction XY |
-55 º~288ºC |
ppm/ºC |
2 534 |
2 534 |
2 230 |
2 025 |
1 621 |
1 417 |
1 416 |
1 215 |
1 215 |
| Direction Z |
-55 º~288ºC |
ppm/ºC |
240 |
240 |
205 |
187 |
173 |
142 |
112 |
98 |
95 |
| Contrainte thermique |
260℃, 10s, 3 fois |
Pas de délaminage |
Pas de délaminage |
Pas de délaminage |
Pas de délaminage |
Pas de délaminage |
Pas de délaminage |
Pas de délaminage |
Pas de délaminage |
Pas de délaminage |
| Absorption de l'eau |
20±2℃, 24 heures |
% |
≤0,08 |
≤0,08 |
≤0,08 |
≤0,08 |
≤0,08 |
≤0,08 |
≤0,08 |
≤0,08 |
≤0,08 |
| Densité |
Température ambiante |
g/cm3 |
2.17 |
2.18 |
2.20 |
2.22 |
2.25 |
2.25 |
2.28 |
2.29 |
2.29 |
| Température de fonctionnement à long terme |
Chambre à haute et basse température |
°C |
-55～+260 |
-55～+260 |
-55～+260 |
-55～+260 |
-55～+260 |
-55～+260 |
-55～+260 |
-55～+260 |
-55～+260 |
| Conductivité thermique |
Direction Z |
Avec (MK) |
0,24 |
0,24 |
0,28 |
0,30 |
0,33 |
0,36 |
0,38 |
0,41 |
0,42 |
| Gestion des informations personnelles |
Applicable uniquement à F4BME |
dBc |
≤-159 |
≤-159 |
≤-159 |
≤-159 |
≤-159 |
≤-159 |
≤-159 |
≤-159 |
≤-159 |
| Inflammabilité |
/ |
UL-94 |
V-0 |
V-0 |
V-0 |
V-0 |
V-0 |
V-0 |
V-0 |
V-0 |
V-0 |
| Composition du matériau |
/ |
/ |
PTFE, tissu en fibre de verre
F4BM associé à une feuille de cuivre ED, F4BME associé à une feuille de cuivre traitée inversement (RTF). |
Construction et spécifications du PCB :

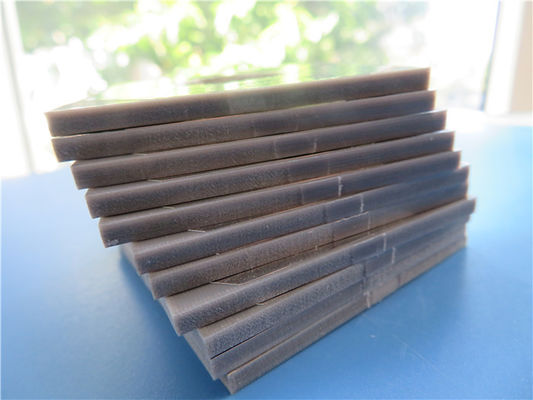

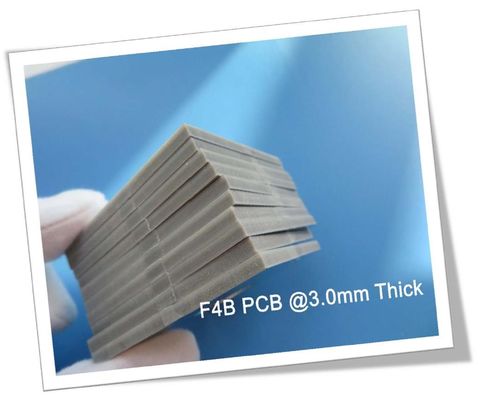

Il est utilisé comme PCB rigide à 2 couches avec une épaisseur de noyau de 3,00 mm (118 mil). L'épaisseur de la feuille de cuivre pour les deux couches est de 70 μm, ce qui garantit une conductivité optimale. Les dimensions de la carte finie sont précisément maintenues à 45,33 mm x 50,2 mm avec une tolérance de +/- 0,15 mm. Supportant des largeurs et des espacements de traces fins, le PCB a une exigence minimale de 5/5 mils. Il s'adapte aux trous aussi petits que 0,5 mm.
L'épaisseur de la carte finie est de 3,1 mm, ce qui lui confère robustesse et durabilité. Les couches extérieures présentent un poids de cuivre de 1 oz (1,4 mils). L'épaisseur du placage Via est de 20 μm, ce qui garantit une interconnectivité fiable. La finition de surface est un HASL sans plomb, tandis que le masque de soudure supérieur est noir pour une meilleure visibilité lors de l'assemblage. Avant l'expédition, chaque PCB subit un test électrique complet à 100 %, garantissant une fonctionnalité optimale.
Applications:
Les PCB F4BM265 sont largement utilisés dans diverses applications, notamment :
- Systèmes micro-ondes, RF et radar
- Déphaseurs
- Diviseurs, coupleurs et combinateurs de puissance
- Réseaux d'alimentation
- Antennes sensibles à la phase et antennes à réseau phasé
- Communications par satellite
- Antennes de station de base
| Matériau PCB : |
Stratifiés en fibre de verre PTFE recouverts de cuivre |
| Désignation (F4BM ) |
F4BM |
NOUS (10 GHz) |
DF (10 GHz) |
| F4BM217 |
2,17±0,04 |
0,0010 |
| F4BM220 |
2,20±0,04 |
0,0010 |
| F4BM233 |
2,33±0,04 |
0,0011 |
| F4BM245 |
2,45±0,05 |
0,0012 |
| F4BM255 |
2,55±0,05 |
0,0013 |
| F4BM265 |
2,65±0,05 |
0,0013 |
| F4BM275 |
2,75±0,05 |
0,0015 |
| F4BM294 |
2,94±0,06 |
0,0016 |
| F4BM300 |
3,00±0,06 |
0,0017 |
| Nombre de couches : |
PCB simple face, PCB double face, PCB multicouche, PCB hybride |
| Poids du cuivre : |
0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| Épaisseur diélectrique (ou épaisseur globale) |
0,127 mm (diélectrique), 0,2 mm, 0,25 mm, 0,5 mm, 0,508 mm, 0,762 mm, 0,8 mm, 1,0 mm, 1,5 mm, 1,524 mm, 1,575 mm, 2,0 mm, 2,5 mm, 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm |
| Taille du PCB : |
≤400mm X 500mm |
| Masque de soudure : |
Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: |
Cuivre nu, HASL, ENIG, Argent par immersion, Étain par immersion, OSP, Or pur, ENEPIG etc. |
Qualité et disponibilité :
Ce PCB est conforme aux normes de qualité IPC-Class-2, garantissant une fiabilité et des performances constantes. Ces stratifiés hautes performances sont facilement disponibles dans le monde entier, offrant un accès facile aux concepteurs et aux fabricants à la recherche de solutions PCB de premier ordre pour leurs projets.
Libérez le potentiel du F4BM265 et bénéficiez de performances, d'une stabilité et d'une fiabilité inégalées dans vos applications haute fréquence. Choisissez le F4BM265 de Wangling pour élever vos conceptions vers de nouveaux sommets d'excellence.
