| Matériel: | RO4003C | Taille des PCB: | 430,88 mm x 33,2 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Or par immersion |
| Nombre de couches: | 2-layer | Épaisseur de PCB: | 20 millions |
| Mettre en évidence: | 20mil de PCB RO4003C,Circuits à haute fréquence PCB,Pcb d'immersion en or 2 couches |
||
Le PCB RO4003C, utilisant des matériaux hydrocarbures/céramiques renforcés de verre de Rogers Corporation,combine les performances électriques du PTFE/verre tissé avec la fabrication de l'époxy/verreCe PCB innovant offre des performances et une rentabilité exceptionnelles, ce qui en fait un choix idéal pour un large éventail d'applications.
Principales caractéristiques:
Performance électrique inégalée: le PCB RO4003C possède une constante diélectrique impressionnante (DK) de 3,38 +/- 0,05 à 10 GHz, garantissant une transmission et une réception de signal précises.Avec un facteur de dissipation faible de 0.0027 à 10 GHz, il minimise la perte de signal, fournissant une performance supérieure dans les applications à haute fréquence.
Gestion thermique améliorée: conçu avec une conductivité thermique de 0,71 W/m/°K, le PCB RO4003C excelle dans la dissipation de la chaleur efficacement.Son faible coefficient de dilatation thermique (CTE) correspond au cuivre (11 ppm/°C sur l'axe X), 14 ppm/°C dans l'axe Y) garantit la stabilité thermique, même dans des conditions de température extrêmes (-50°C à 150°C).
Solution rentable: le PCB RO4003C offre la même méthode de traitement que l'époxy/verre standard, éliminant le besoin de traitements ou de procédures de manutention spéciaux.Il en résulte des coûts de fabrication inférieurs à ceux des stratifiés micro-ondes conventionnels, ce qui en fait un choix économique pour les applications hautes performances.
Versatilité et fiabilité: conçu pour les constructions de panneaux multicouches (MLB), le PCB RO4003C est idéal pour les applications à haut volume et sensibles aux performances.combiné à des caractéristiques électriques exceptionnelles, assure des solutions fiables et rentables.
| Les biens immobiliers | Pour les produits de l'industrie | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.38 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.55 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | + 40 | Z | en ppm/°C | - 50 ans.°Cà 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume | 1.7 x 1010 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| Résistance de surface | 4.2 x 109 | MΩ | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| La résistance électrique | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51 mm ((0.020 ") | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 |
| Module de traction | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la traction | Le montant de l'aide 100 ((14.5) |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la flexion | 276 Le nombre de personnes |
MPa Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 | ||
| Stabilité dimensionnelle | Le taux de dépôt3 | X, Y | mm/m (mil/pouce) |
après etch+E2/150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Coefficient de dilatation thermique | 11 14 46 |
X Y Z |
en ppm/°C | - 55 ans°Cjusqu'à 288°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Tg | > 280 | °CTMA | Une | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 | |
| Td | 425 | °CTGA | Pour l'utilisation dans les machines à coudre | ||
| Conductivité thermique | 0.71 | Le nombre d'heuresoLe K. | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Absorption de l'humidité | 0.06 | % | 48 heures d'immersion 0,060 " échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 1.79 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 1.05 (6.0) |
N/mm - Je ne sais pas. |
après la soudure flottant 1 oz. Folie de CED |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | N/A | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. |

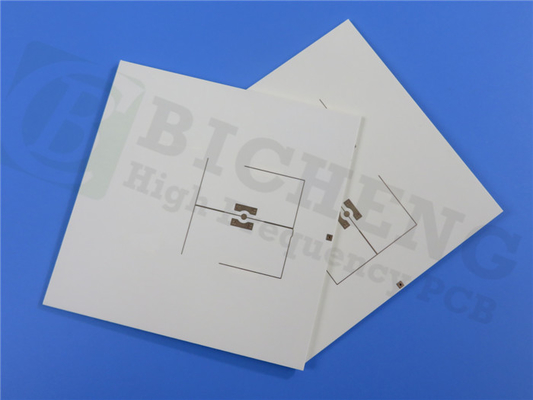

doté d'une pile de PCB rigide à deux couches avec une couche de cuivre d'une épaisseur de 35 μm (couches extérieures) et un noyau Rogers 4003C d'une épaisseur de 0,508 mm (20 mil),ce PCB fournit une base solide pour vos projetsIl a une dimension de carte de 43,88 mm x 33,2 mm, ce qui permet une disposition compacte et efficace.
Avec une trace/espace minimale de 5/5 mils et une taille de trou minimale de 0,3 mm, le PCB RO4003C prend en charge des conceptions de circuits imprimés complexes et précis.6 mm et un poids de cuivre fini de 1 oz (1.4 mils) sur les couches extérieures, assurant ainsi durabilité et fiabilité.
Chaque PCB est soumis à des tests rigoureux, avec des tests électriques à 100% effectués avant l'expédition, garantissant sa qualité et son adhésion aux normes IPC-Classe-2.La disponibilité de l'expédition dans le monde entier assure un accès facile à ce PCB haute performance.
Certaines applications typiques du PCB RO4003C comprennent les antennes de la station de base cellulaire et les amplificateurs de puissance, les étiquettes d'identification RF, les radars et les capteurs automobiles,et LNB pour les satellites de diffusion directe. Choisissez le PCB RO4003C pour libérer la puissance des performances à haute fréquence dans vos applications avancées. Faites confiance à l'expertise de Rogers Corporation dans les matériaux PCB de pointe pour des résultats supérieurs.
