| Matériel: | RT/Duroid 5880 | Taille des PCB: | 35 mm x 70 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Étain d'immersion |
| Nombre de couches: | 2-layer | Épaisseur de PCB: | 0,2 millimètres |
| Mettre en évidence: | 1OZ Circuits RF PCB,Circuits RF en étain par immersion,5mil RT duride 5880 PCB |
||

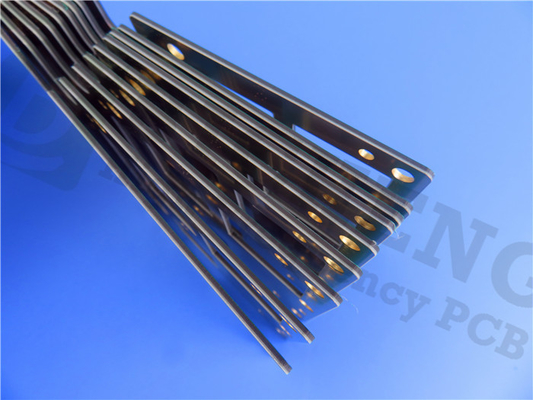

Nous vous présentons notre PCB nouvellement livré sur les stratifiés RT/duroïde 5880.combine des composites PTFE avec des microfibres de verre pour offrir des performances exceptionnelles dans les applications à haute fréquence et à large bandeGrâce à sa faible constante diélectrique (Dk) et à sa faible perte diélectrique, ce PCB est conçu pour répondre aux exigences les plus exigeantes des systèmes électroniques modernes.
Les stratifiés RT/duroïde 5880 présentent une constante diélectrique de 2,2 avec une tolérance serrée de 0,02 à 10 GHz/23°C.permettant un fonctionnement précis et précis à haute fréquenceAvec un facteur de dissipation de 0,0009 à 10 GHz, ce PCB minimise les pertes d'énergie, maximisant l'intégrité du signal.
La stabilité thermique est un facteur clé dans les applications à haute fréquence, et le RT/duroïde 5880 excelle à cet égard.assurer des performances stables dans des conditions de température variablesSa faible absorption d'humidité de 0,02% contribue à sa fiabilité exceptionnelle, même dans des environnements à haute humidité.
| NT1 valeur moyenne | ||||||
| Les biens immobiliers | NT1département d'État | Direction | Unités | Condition | Méthode d'essai | |
| Constante diélectrique,ε procédé | 2.20 2.20 ± 0,02 spécifications. |
Z | N/A | C24/23/50: les prêts à la consommation C24/23/50: les prêts à la consommation |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Constante diélectrique | 2.2 | Z | N/A | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50: les prêts à la consommation C24/23/50: les prêts à la consommation |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Coefficient thermique de ε | - 125 ans | Z | en ppm/°C | -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Résistance au volume | 2 x 107 | Z | Pour les produits chimiques | C/96/35/90, le Conseil | Pour l'utilisation dans les machines à coudre | |
| Résistance de surface | 3 x 107 | Z | Je vous en prie. | C/96/35/90, le Conseil | Pour l'utilisation dans les machines à coudre | |
| Température spécifique | 0.96 ((0.23) | N/A | j/g/k (cal/g/c) |
N/A | Calculé | |
| Module de traction | Essai à 23°C | Essai à 100°C | N/A | MPa (kpsi) | Une | Pour l'aéronef |
| 1070 ((156) | 450 ((65) | X | ||||
| 860 (((125) | 380 ((55) | Y | ||||
| Le stress suprême | 29(4.2) | 20(2.9) | X | |||
| 27(3.9) | 18 ((2.6) | Y | ||||
| La dernière souche | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Module de compression | 710(103) | 500 ((73) | X | MPa (kpsi) | Une | Pour les produits de la catégorie A: |
| 710(103) | 500 ((73) | Y | ||||
| 940 ((136) | 670(97) | Z | ||||
| Le stress suprême | 27(3.9) | 22(3.2) | X | |||
| 29 (article 5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43 (6.3) | Z | ||||
| La dernière souche | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| Absorption de l'humidité | 0.02 | N/A | % | 0.62 " (de 1,6 mm) D48 / 50 | Pour l'utilisation dans les machines de traitement de l'air | |
| Conductivité thermique | 0.2 | Z | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique | 31 48 237 |
X Y Z |
en ppm/°C | 0 à 100°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 | |
| Td | 500 | N/A | °C TGA | N/A | Pour l'utilisation dans les machines à coudre | |
| Densité | 2.2 | N/A | gm/cm3 | N/A | Pour l'utilisation dans les machines de traitement de l'air | |
| Peau de cuivre | 31.2 ((5.5) Les pièces détachées | N/A | Nombre d'étoiles | 1 oz ((35 mm) de feuille EDC après flottation de soudure |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | N/A | N/A | N/A | Les produits | |
| Compatible avec les procédés sans plomb | - Oui, oui. | N/A | N/A | N/A | N/A | |
Le PCB RT/duroïde 5880 offre des propriétés électriques uniformes sur une large plage de fréquences, ce qui le rend adapté à diverses applications à haute fréquence.la mise en formeLe matériau est résistant aux solvants et aux réactifs utilisés pour la gravure ou le placage des bords et des trous,amélioration de sa durabilité et de sa longévité.
Avec une réputation bien établie, le RT/duroïde 5880 est un matériau fiable et éprouvé dans l'industrie.assurer des performances optimales et une intégrité du signal.
L'empilement de PCB est constitué d'un PCB rigide à deux couches avec des couches de cuivre de 35 μm de chaque côté et d'un noyau RT/duroïde 5880 d'une épaisseur de 0,127 mm (5 mil).Il offre une mise en page compacte et efficace pour vos conceptions.
Ce circuit imprimé supporte des conceptions de circuits complexes et précis avec une trace/espace minimale de 5/5 mils et une taille de trou minimale de 0,4 mm. Il a une épaisseur de carte finie de 0.2 mm et un poids de cuivre fini de 1 oz (1.4 mils) sur les couches extérieures, assurant ainsi durabilité et fiabilité.
Le PCB RT/duroid 5880 est soumis à des tests rigoureux, avec 100% de tests électriques effectués avant expédition, répondant aux normes de qualité IPC-Classe 2.assurer un accès facile à cette solution de haute performance.
Avec 7 composants, 18 plaquettes au total, 9 plaquettes traversantes, 9 plaquettes SMT supérieures et 6 voies, le PCB RT/duroïde 5880 offre flexibilité et polyvalence pour vos conceptions.y compris les antennes à large bande des compagnies aériennes commerciales, des circuits à microstrip et à stripline, des applications d'ondes millimétriques, des systèmes de radar, des systèmes de guidage et des antennes radio numériques point à point.
Choisissez le RT/duroïde 5880 PCB pour libérer tout le potentiel de performances haute fréquence dans vos applications avancées.
