| Matériel: | RT/duroid 6035HTC | Taille des PCB: | 42.91 mm x 108,31 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Or par immersion |
| Nombre de couches: | 2-layer | Épaisseur de PCB: | 00,3 mm |
| Mettre en évidence: | 10mil RT duride 6035HTC PCB,PCB à double couche RT duroïde 6035HTC,L'immersion en or RT durouide 6035HTC PCB |
||
Introduction du PCB RT/duroïde 6035HTC, une solution haute performance conçue pour les applications RF et micro-ondes de haute puissance.Fabriqué à partir de matériaux de circuits de haute fréquence de Rogers Corporation, ce PCB offre une fiabilité exceptionnelle et des capacités de gestion de l'énergie.
Caractéristiques:
DK: 3,5 +/- 0,05 à 10 GHz/23°C
Facteur de dissipation: 0,0013 à 10 GHz/23°C
Coefficient thermique de la constante diélectrique: -66 ppm/°C
Absorption de l'humidité: 0,06%
Conductivité thermique: 1,44 W/m/K à 80 °C
Le coefficient de dilatation thermique (CTE): axe X: 19 ppm/°C, axe Y: 19 ppm/°C, axe Z: 39 ppm/°C
| Les biens immobiliers | NT1dénaturation | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.50 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.6 | Z | 8 GHz à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation | 0.0013 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | - 66 ans | Z | en ppm/°C | -50 °C à 150 °C | mod IPC-TM-650, 2.5.5.5 |
| Résistance au volume | 108 | MΩ.cm | Une | Le code IPC-TM-650, 2.5.17.1 | |
| Résistance de surface | 108 | MΩ | Une | Le code IPC-TM-650, 2.5.17.1 | |
| Stabilité dimensionnelle | - 0,11 à zéro.08 | CMD MD | mm/m (mils/pouces) | 0.030" 1 oz de feuille EDC Épaisseur après gravure "+E4/105 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Module de traction | 329 244 | MD CMD | KPSI | 40 heures @23°C/50RH | Pour l'aéronef |
| Absorption de l'eau | 0.06 | % | D24/23 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 ASTM D570 | |
| Coefficient de dilatation thermique (-50 °C à 288 °C) | 19 19 39 | X et Z | en ppm/°C | 23°C / 50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Conductivité thermique | 1.44 | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 2.2 | gm/cm3 | 23°C | Pour les appareils à commande numérique | |
| Résistance à la peau de cuivre | 7.9 | - Je ne sais pas. | 20 secondes @ 288 °C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. |
Les avantages:
Haute conductivité thermique: permet une dissipation de chaleur efficace et des températures de fonctionnement plus basses pour les applications à haute puissance.
Excellente performance à haute fréquence: une faible perte d'insertion et une stabilité thermique fiable des traces assurent une intégrité optimale du signal.
Gestion de puissance supérieure: conçu pour gérer des applications RF et micro-ondes de haute puissance avec une fiabilité exceptionnelle.

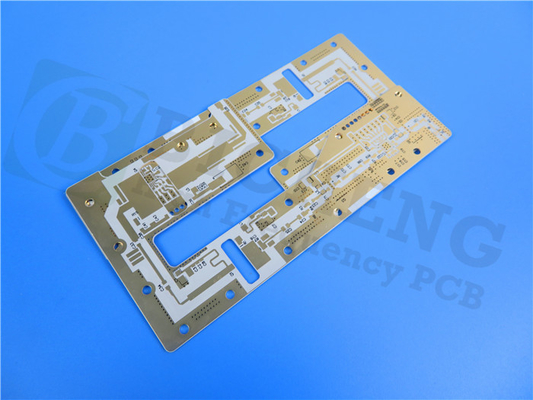

Le PCB RT/duroïde 6035HTC est un PCB rigide à deux couches avec une épaisseur de couche de cuivre de 35 μm de chaque côté et une épaisseur de noyau RT/duroïde 6035HTC de 0,254 mm (10 mils).91 mm x 108.31mm, il offre beaucoup d'espace pour vos dessins tout en conservant un facteur de forme compact.
Ce PCB prend en charge des conceptions de circuits complexes et précis, offrant une trace/espace minimale de 4/5 mils et une taille de trou minimale de 0,3 mm. Il a une épaisseur de carte finie de 0.3 mm et un poids de cuivre fini de 1 oz (1.4 mils) sur les couches extérieures, assurant ainsi durabilité et fiabilité.
| Matériau du PCB: | Composites PTFE remplis de céramique |
| Nom: | NT1département d'État |
| Constante diélectrique: | 3.50 ± 0.05 |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du stratifié: | 10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent à immersion, l'étain à immersion, l'OSP, etc. |
Le PCB RT/duroïde 6035HTC est soumis à des tests rigoureux, avec des tests électriques à 100% effectués avant expédition, répondant aux normes de qualité IPC-Classe 2.assurer un accès facile à cette solution de haute performance.
Avec 35 composants, 112 plaquettes au total, 74 plaquettes à trous, 38 plaquettes SMT supérieures et 64 voies, le PCB RT/duroïde 6035HTC offre polyvalence et flexibilité pour vos conceptions.Il trouve des applications dans les amplificateurs RF et micro-ondes de haute puissance, amplificateurs de puissance, couples, filtres, combinateurs et diviseurs de puissance.
