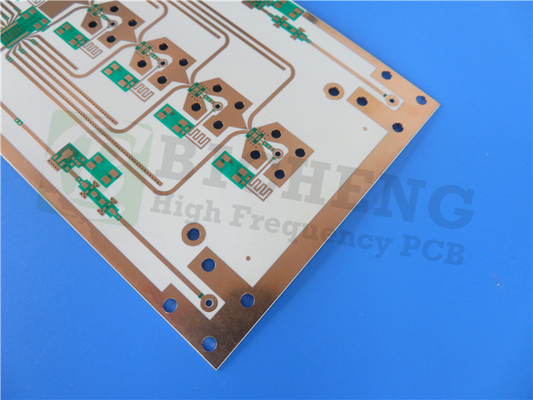

10 mil WL-CT300 PCB argent à immersion double face pour les applications à haute fréquence

Présentation de notre PCB récemment expédié basé sur WL-CT300. Le WL-CT300 Organique Polymère céramique en fibre de verre en tissu recouvert de cuivre laminé produit par Wangling.Le WL-CT300 est un matériau à haute fréquence à base de résine thermodurcissable, offrant des performances et une polyvalence exceptionnelles. Sa composition comprend la résine d'hydrocarbures, la céramique et le tissu en fibre de verre dans la couche diélectrique,fournissant d'excellentes caractéristiques de faible perte essentielles pour les conceptions à haute fréquenceAvec un traitement des PCB simplifié par rapport aux matériaux PTFE et une stabilité et une cohérence supérieures dans les circuits, le WL-CT300 est un substitut idéal pour des produits étrangers similaires.

Principales caractéristiques:
1La constante diélectrique de 3,0 à 10 GHz/23°C assure une transmission fiable du signal dans les applications à haute fréquence.
2Facteur de dissipation de 0,003 à 10 GHz, minimisant la perte de signal et préservant l'intégrité du signal.
3Excellent coefficient thermique de la constante diélectrique (TCDK) de 27 ppm/°C, assurant des performances stables à des températures variables.
4Une conductivité thermique élevée de 0,41 W/MK, facilitant une dissipation de chaleur efficace et une gestion thermique.
5Faible absorption d'humidité de 0,15%, conservant des propriétés électriques constantes même dans des environnements humides.
6Coefficient de dilatation thermique (CTE) en cuivre assorti sur l'axe X (15 ppm/°C), l'axe Y (14 ppm/°C) et l'axe Z (31 ppm/°C), réduisant ainsi le risque de contrainte mécanique et assurant la stabilité dimensionnelle.

Le dépôt de PCB:
Le PCB WL-CT300 est doté d'une construction rigide à deux couches avec des spécifications précises:


- Couche de cuivre: 35 μm
- WL-CT300 couche de noyau: 0,254 mm (10 mil)
- Couche de cuivre: 35 μm

Détails de la construction du PCB:
Pour répondre à vos besoins spécifiques, le PCB WL-CT300 offre les caractéristiques de construction suivantes:
- Dimensions du panneau: 167,8 mm x 91,6 mm, permettant un seul PCB dans chaque ordre avec une tolérance étroite de +/- 0,15 mm.
- Trace/Espace minimum: 4/5 millilitres, permettant des circuits complexes et une densité élevée.
- Taille minimale des trous: 0,3 mm, ce qui offre une flexibilité pour le montage des composants.
- Pas de voies aveugles, simplifiant le processus de fabrication.
- épaisseur de la planche finie: 0,3 mm, ce qui contribue à sa forme compacte.
- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures, assurant une conductivité et une durabilité robustes.
- par épaisseur de revêtement: 20 μm, favorisant une interconnexion fiable entre les couches.
- Finition de surface: argent immersion, amélioration de la soudabilité et résistance à la corrosion.
- Pas de sérigraphie ni de masque de soudure, ce qui donne une apparence propre et minimaliste.
- Chaque PCB est soumis à un test électrique complet à 100% avant expédition, pour s'assurer de son adhésion aux normes de qualité.

Statistiques sur les PCB:
Ce PCB prend en charge un total de 41 composants, avec 190 plaquettes disponibles pour une intégration transparente des composants.Il n'y a pas de plaquettes SMT en basAvec 162 voies et 2 réseaux, ce PCB facilite un routage et une connectivité efficaces du signal.

Art et normes:
Ce circuit imprimé accepte les illustrations de Gerber RS-274-X, simplifiant le processus de fabrication. Il adhère à la norme IPC-Classe-2, assurant une grande fiabilité et des performances. Ce circuit imprimé est disponible dans le monde entier,le rendre facilement accessible pour diverses applications.

Applications typiques:
Le PCB WL-CT300 trouve des applications dans un large éventail d'industries, notamment:
- antennes de stations de base et antennes satellites pour une communication sans fil fiable.
- Radar automobile, capteurs et systèmes de navigation pour une assistance avancée au conducteur.
- Amplificateurs de puissance pour une amplification efficace du signal.
- Capteurs de haute fréquence pour les communications par satellite.
- Dispositifs RF et filtres pour une manipulation précise du signal.
- les antennes WIMAX et les antennes distribuées pour la communication sans fil à large bande.

Grâce à ses caractéristiques exceptionnelles, à son adhésion aux normes et à sa disponibilité mondiale, le PCB WL-CT300 est un choix fiable pour les applications à haute fréquence dans divers secteurs.
