PCB RF sur IsoClad 933 15 mil laminaux Circuits en or par immersion

Le Rogers IsoClad 933 est un matériau de substrat de carte de circuit imprimé (PCB) haute performance qui offre d'excellentes propriétés électriques et mécaniques.un fournisseur leader de matériaux de circuits avancés, l'IsoClad 933 est un composite non tissé en fibre de verre/PTFE conçu pour une large gamme d'applications, des antennes conformes aux systèmes radar haute fréquence.

Composition du matériau et caractéristiques principales:
L'IsoClad 933 est un matériau de substrat PCB unique qui utilise un processus de fabrication exclusif pour créer un renforcement en fibre de verre non tissé.Cette construction permet au matériau d'être plus souple et de se conformer par rapport aux stratifiés en fibre de verre tissés traditionnels., ce qui le rend approprié pour les applications où le circuit final peut avoir besoin d'être façonné ou plié.

Les principales caractéristiques de l'IsoClad 933 sont les suivantes:

Constante diélectrique (Dk) de 2,33 à 10 GHz et 23 °C
Facteur de dissipation (Df) de 0,0016 à 10 GHz et 23 °C
Exceptionnelle résistance à la pellicule de 10 lbs par pouce
Faible absorption de l'eau de 0,05%
Extrêmement faible dégagement avec 0,03% TML, 0 CVCM et 0,02% WVR
Constante diélectrique très uniforme à travers le matériau


Ces caractéristiques font de l'IsoClad 933 un choix idéal pour les conceptions de circuits à haute fréquence et haute performance, où les propriétés électriques constantes et la stabilité dimensionnelle sont cruciales.

Spécifications et construction des PCB:

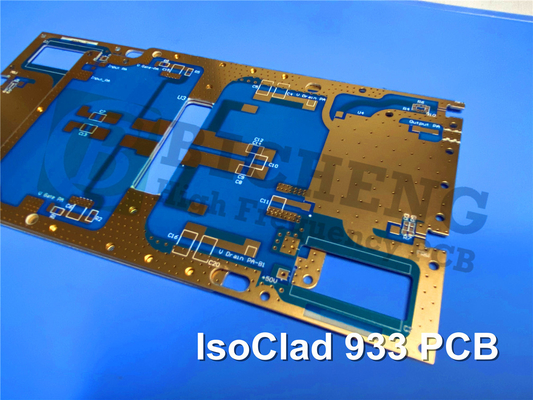

Le PCB Rogers IsoClad 933 proposé dans la présente description de produit est une conception rigide à deux couches, avec les caractéristiques de construction suivantes:

Épaisseur de cuivre: 35 μm sur les couches supérieure et inférieure
Matériau de base: Rogers IsoClad 933 d'une épaisseur de 0,381 mm (15 mils)
Dimensions du panneau: 170 mm x 170 mm, avec une tolérance de ±0,15 mm
Trace minimale/Espace: 4/6 millilitres
Taille minimale du trou: 0,3 mm
Pas de voies aveugles
Épaisseur du panneau fini: 0,5 mm
Poids du cuivre fini: 1,4 ml sur les couches extérieures
Épaisseur de revêtement: 20 μm
Finition de surface: or par immersion
Filtre à soie: blanc sur la couche supérieure, nul sur la couche inférieure
Masque de soudure: vert sur la couche supérieure, aucun sur la couche inférieure
Test électrique à 100% avant expédition

La construction des PCB garantit des performances et une fiabilité constantes, répondant à la norme de qualité IPC-Classe 2.

Applications:
Antennes conformes
Circuits à bande et à micro-bandes
Systèmes de guidage
Systèmes de radar et de guerre électronique
