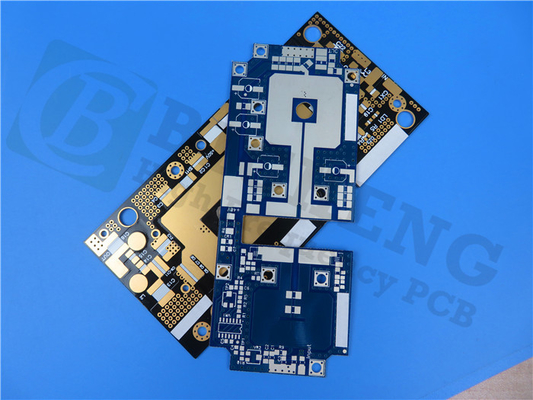

5mil RF-35TC PCB à double face 1OZ circuit imprimé

5mil RF-35TC PCB à double face 1OZ circuit imprimé

Nombre De Pièces: 1 pièces
Prix: USD9.99-99.99/PCS
Emballage Standard: Sacs à vide + cartons
Période De Livraison: 8 à 9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Matériel:
RF-35TC
Taille des PCB:
48.17 mm x 47.7 mm = 3 PCS = 3 types, +/- 0,15 mm
Poids en cuivre:
1 oz (1,4 ml)
Finition de surface:
Or par immersion
Nombre de couches:
2-layer
Épaisseur de PCB:
0.2 mm
Mettre en évidence:

1OZ RF-35TC PCB

,

5 millilitres de PCB RF-35TC

,

PCB RF-35TC à double face

Description du produit

Introduction:
Le PCB RF-35TC est un matériau de haute fréquence de pointe offrant le meilleur facteur de dissipation bas de sa catégorie et une conductivité thermique exceptionnelle.Conçus pour des applications RF et micro-ondes de haute puissance exigeantes, ce substrat en fibre de verre rempli de céramique à base de PTFE offre des performances inégalées où la minimisation des pertes de signal et la dissipation efficace de la chaleur sont essentielles.



Caractéristiques:

Laminat thermiquement conducteur à faible perte avec une constante diélectrique de 3,5 ± 0,05 à 10 GHz/23°C
Facteur de dissipation ultra-faible de 0,002 à 10 GHz/23°C
Conductivité thermique impressionnante de 0,87 W/m/K pour 0,5 oz de cuivre, 0,92 W/m/K pour 1 oz de cuivre
Excellente stabilité dimensionnelle avec une TEC faible de 11 ppm/°C (axe X), 13 ppm/°C (axe Y), 34 ppm/°C (axe Z)
Haute fiabilité thermique avec une perte de poids de 5% à une température de 436°C
Faible absorption de l'humidité de seulement 0,05%



VALUES typiques du RF-35TC
Les biens immobiliers Méthode d'essai Unité Valeur Unité Valeur
DK @10 GHz IPC-650 2.5.5.5.1 (modifié)   3.5   3.5
Tck(-30 à 120°C) IPC-650 2.5.5.5.1 (modifié) en ppm 24 en ppm 24
Df @10 GHz IPC-650 2.5.5.5.1 (modifié)   0.0011   0.0011
Décomposition diélectrique IPC-650 2.5.6 (dans l'avion, deux broches dans l'huile) KV 56.7 KV 56.7
Résistance diélectrique ASTM D 149 (à travers le plan) V/mil 570 V/mm 22,441
Résistance à l'arc IPC-650 2.5.1 Deux secondes 304 Deux secondes 304
Absorption de l'humidité IPC-650 2.6.2.1 % 0.05 % 0.05
Résistance à la flexion (MD) ASTM D 790/IPC-650 2. le produit est soumis à un contrôle de qualité.4.4 PSI 12,900 N/mm2 88.94
Résistance à la flexion ASTM D 790/IPC-650 2. le produit est soumis à un contrôle de qualité.4.4 PSI 11,700 N/mm2 80.67
Résistance à la traction (MD) ASTM D 3039/IPC-TM-650 2. le produit est soumis à un contrôle de qualité.4.19 PSI 9,020 N/mm2 62.19
Résistance à la traction (CD) ASTM D 3039/IPC-TM-650 2. le produit est soumis à un contrôle de qualité.4.19 PSI 7,740 N/mm2 53.37
L'allongement à la rupture (MD) ASTM D 3039/IPC-TM-650 2. le produit est soumis à un contrôle de qualité.4.19 % 1.89 N/mm 1.89
L'allongement à la rupture (CD) ASTM D 3039/IPC-TM-650 2. le produit est soumis à un contrôle de qualité.4.19 % 1.7 % 1.7
Le Module de Young. ASTM D 3039/IPC-TM-650 2. le produit est soumis à un contrôle de qualité.4.19 PSI 667,000 N/mm2 4,599
Le Module de Young. ASTM D 3039/IPC-TM-650 2. le produit est soumis à un contrôle de qualité.4.19 PSI 637,000 N/mm2 4,392
Ratio de Poisson (MD) ASTM D 3039/IPC-TM-650 2. le produit est soumis à un contrôle de qualité.4.19   0.18   0.18
Le rapport de Poisson (CD) ASTM D 3039/IPC-TM-650 2. le produit est soumis à un contrôle de qualité.4.19   0.23   0.18
Module de compression Pour l'utilisation dans les machines à coudre°C) PSI 560,000 N/mm2 3,861
Résistance à la flexion (MD) ASTM D 790/IPC-650 2. le produit est soumis à un contrôle de qualité.4.4 PSI 1.46 x 106 N/mm2 10,309
Résistance à la flexion ASTM D 790/IPC-650 2. le produit est soumis à un contrôle de qualité.4.4 PSI 1.50 x 106 N/mm2 10,076
Résistance à l'écaillage ((1⁄2 oz.CVH) IPC-650 2.4.8 ((Stres thermique.) Poids par pouce 7 g/cm3 1.25
Conductivité thermique (non revêtue)125°C) L'indicateur de température doit être étalonné sur une plage de l'échantillon. W/mK 0.6 W/mK 0.6
Conductivité thermique ((C1/C1,125°C) L'indicateur de température doit être étalonné sur une plage de l'échantillon. W/mK 0.92 W/mK 0.92
Conductivité thermique ((CH/CH,125°C) L'indicateur de température doit être étalonné sur une plage de l'échantillon. W/mK 0.87 W/mK 0.87
Stabilité dimensionnelle Je ne sais pas.4.39 secondes.5.4 ((Après la gravure) millilitres par pouce. 0.23 mm/M 0.23
Stabilité dimensionnelle Je ne sais pas.4.39 secondes.5.4 ((Après la gravure) millilitres par pouce. 0.64 mm/M 0.64
Stabilité dimensionnelle Je ne sais pas.4.39 secondes.5.5 ((Stres thermique.) millilitres par pouce. - Je ne sais pas.04 mm/M - Je ne sais pas.04
Stabilité dimensionnelle Je ne sais pas.4.39 secondes.5.5 ((Stres thermique.) millilitres par pouce. 0.46 mm/M 0.46
Résistance de surface IPC-650 2.5.17.1 ((après température élevée.) Je vous en prie. 8.33 x 107 Je vous en prie. 8.33 x 107
Résistance de surface IPC-650 2.5.17.1 (après humidité) Je vous en prie. 6.42 x 107 Je vous en prie. 6.42 x 107
Résistance au volume IPC-650 2.5.17.1 ((après température élevée.) Mohms/cm 5.19 x 108 Mohms/cm 5.19 x 108
Résistance au volume IPC-650 2.5.17.1 (après humidité) Mohms/cm 2.91 x 108 Mohms/cm 2.91 x 108
Le point de départ est le point de départ de l'aéroport.°C) IPC-650 2.4.41/ASTM D 3386 en ppm/°C 11 en ppm/°C 11
Le point de départ est le point de départ.°C) IPC-650 2.4.41/ASTM D 3386 en ppm/°C 13 en ppm/°C 13
Le point de départ est le point de départ de l'axe CTE.°C) IPC-650 2.4.41/ASTM D 3386 en ppm/°C 34 en ppm/°C 34
Densité Pour l'utilisation dans les machines de traitement de l'air g/cm3 2.35 g/cm3 2.35
Dureté ASTM D 2240 ((Réservoir D)   79.1   79.1
Tensions à la rupture ASTM D 790/IPC-650 2. le produit est soumis à un contrôle de qualité.4.4 % 0.014 % 0.014
La tension à la rupture ASTM D 790/IPC-650 2. le produit est soumis à un contrôle de qualité.4.4 % 0.013 % 0.013
Température spécifique Pour l'utilisation dans le traitement des produits chimiques, il convient d'utiliser des produits chimiques de qualité supérieure. j/(g°C) 0.94 j/(g°C) 0.94
Td(2% de perte de poids) IPC-650 2.4.24.6/TGA oF 788 °C 420
Td(5% de perte de poids) IPC-650 2.4.24.6/TGA oF 817 °C 436



Les avantages:

Tangente de perte "meilleure de sa catégorie" pour une efficacité maximale et une intégrité du signal
Gestion thermique exceptionnelle pour dissiper la chaleur des composants à haute puissance
Propriétés diélectriques stables sur une large plage de températures
Amélioration des gains d'antenne et efficacité du rayonnement
Adhésion robuste à des feuilles de cuivre très fines pour les PCB à haute densité



5mil RF-35TC PCB à double face 1OZ circuit imprimé 0



Ce circuit imprimé rigide à deux couches est doté d'un noyau RF-35TC de 0,127 mm (5 mil) avec des couches de cuivre de 35 μm et est construit selon les normes de qualité les plus élevées.le RF-35TC est le premier choix pour les conceptions RF et micro-ondes exigeantes.



Applications:
Le PCB RF-35TC est idéal pour un large éventail d'applications à haute fréquence et haute puissance, notamment:

Filtres, couples et amplificateurs de puissance
Antennes et communications par satellite
Systèmes radar et détecteurs
Équipement d'essai et de mesure
