60mil RO3003 PCB Circuits d'or à immersion à double face

60mil RO3003 PCB Circuits d'or à immersion à double face

Nombre De Pièces: 1 pièces
Prix: USD9.99-99.99/PCS
Emballage Standard: Sacs à vide + cartons
Période De Livraison: 8 à 9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Matériel:
RO3003
Taille des PCB:
63 mm x 35 mm = 1 PCS
Poids en cuivre:
1 oz (1,4 ml)
Finition de surface:
Or par immersion
Nombre de couches:
2-layer
Épaisseur de PCB:
1.6 mm
Mettre en évidence:

Circuits en or à immersion à double face

,

RO3003 Circuits en or à immersion

,

Circuits en or à immersion de 60 mil

Description du produit

Introduction:
Le PCB Rogers RO3003 est un composite PTFE rempli de céramique de pointe conçu pour les applications commerciales de micro-ondes et de RF.Ce stratifié avancé offre une stabilité inégalée de la constante diélectrique (Dk) sur une large gamme de températures et de fréquences, ce qui en fait le choix idéal pour les technologies de pointe telles que le radar automobile, l'infrastructure sans fil 5G et les systèmes d'assistance au conducteur avancés (ADAS).



Principales caractéristiques:

Constante diélectrique de 3 ± 0,04 à 10 GHz/23°C
Facteur de dissipation de 0,001 à 10 GHz/23°C
Stabilité thermique avec Td > 500°C
Excellentes propriétés mécaniques avec du cuivre correspondant au CTE
Faible absorption de l'humidité de seulement 0,04%
Processus de fabrication économique en volume



RO3003 Valeur typique
Les biens immobiliers RO3003 Direction Unités Condition Méthode d'essai
Constante diélectrique,ε procédé 3.0 ± 0.04 Z   10 GHz ou 23°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée
Constante diélectrique 3 Z   8 à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipation,tanδ 0.001 Z   10 GHz ou 23°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Coefficient thermique de ε - 3 Z en ppm/°C 10 GHz -50°C à 150°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Stabilité dimensionnelle 0.06
0.07
X
Y
mm/m - Je ne sais pas. IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4
Résistance au volume 107   MΩ.cm - Je ne sais pas. IPC 2.5.17.1
Résistance de surface 107   - Je ne sais pas. IPC 2.5.17.1
Module de traction 930
823
X
Y
MPa 23°C Pour l'aéronef
Absorption de l'humidité 0.04   % D48/50 IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1
Température spécifique 0.9   j/g/k   Calculé
Conductivité thermique 0.5   R/M/K 50°C Pour l'utilisation dans les machines à coudre
Coefficient de dilatation thermique
(-55 à 288°C)
17
16
25
X
Y
Z
en ppm/°C 23°C/50% de RH IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1
Td 500   °C TGA   Pour l'utilisation dans les machines à coudre
Densité 2.1   gm/cm3 23°C Pour l'utilisation dans les machines de traitement de l'air
Résistance à la peau de cuivre 12.7   Je vous en prie. 1 oz, EDC après la soudure flottante IPC-TM 2.4.8
Intégrabilité V-0       Les produits
Compatible avec les procédés sans plomb - Oui, oui.



Les avantages:

Performance fiable jusqu'à 77 GHz pour des applications telles que le radar automobile
Constante diélectrique stable idéale pour les filtres, les antennes et les oscillateurs
Stabilité dimensionnelle pour un montage de surface robuste
Convient pour les conceptions hybrides multicouches avec une plage de constantes diélectriques
Solution rentable pour une production en grande quantité



Les spécifications des PCB:

Construction de PCB rigides à deux couches
60 mil (1.524 mm) sous-produit Rogers RO3003
couches de cuivre de 35 μm
Trace minimale/espace de 4/6 millilitres
Épaisseur de carton fini de 1,6 mm
Poids en cuivre de la couche extérieure de 1 oz (1,4 ml)
Finition de surface en or par immersion

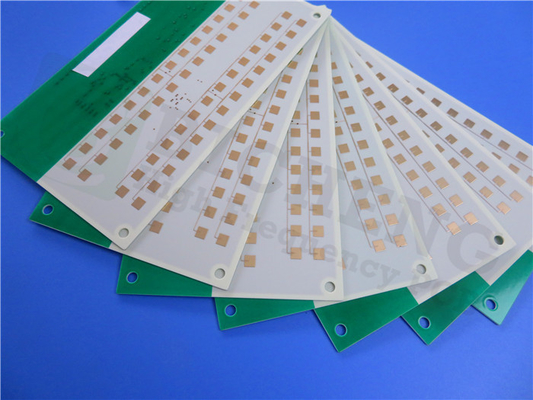

60mil RO3003 PCB Circuits d'or à immersion à double face 0



Applications:
Le PCB Rogers RO3003 est le choix idéal pour une large gamme d'applications à haute fréquence, notamment:



Radar automobile
Antennes satellites de positionnement global
Systèmes de télécommunications cellulaires
autres appareils pour la télécommunication
Satellites de diffusion directe
Lien de données sur les systèmes par câble
Lecteurs de compteurs à distance
Moteurs à rétro-alimentation



60mil RO3003 PCB Circuits d'or à immersion à double face 1
