RO3006 PCB 10mil Pour les applications à haute fréquence

Le Rogers RO3006 est un stratifié composite PTFE rempli de céramique conçu pour offrir une stabilité électrique et mécanique exceptionnelle pour une variété d'applications à haute fréquence.Ce matériau de circuit avancé fournit une constante diélectrique stable (Dk) sur une large gamme de températures, éliminant le changement d'étape Dk qui peut se produire dans les matériaux en verre PTFE à température ambiante.

Principales caractéristiques:

Constante diélectrique de 6,15 ± 0,15 à 10 GHz et 23°C
Facteur de dissipation de 0,002 à 10 GHz et 23°C
Température de décomposition thermique (Td) supérieure à 500°C
Conductivité thermique de 0,79 W/mK
Absorption de l'humidité de 0,02%
Coefficient de dilatation thermique (CTE):
Pour l'axe X: 17 ppm/°C
Pour les appareils de traitement des eaux usées:
Pour les véhicules à moteur à combustion

Les avantages:

Propriétés mécaniques uniformes à travers une gamme de constantes diélectriques, idéal pour les conceptions de cartes multicouches
Convient pour une utilisation avec des conceptions hybrides de panneaux multicouches en verre époxy
Faible coefficient de dilatation dans le plan, cuivre correspondant pour des ensembles montés en surface plus fiables
Excellente stabilité dimensionnelle, ce qui le rend adapté aux applications sensibles aux changements de température
Prix économiques du stratifié en raison du processus de fabrication en volume

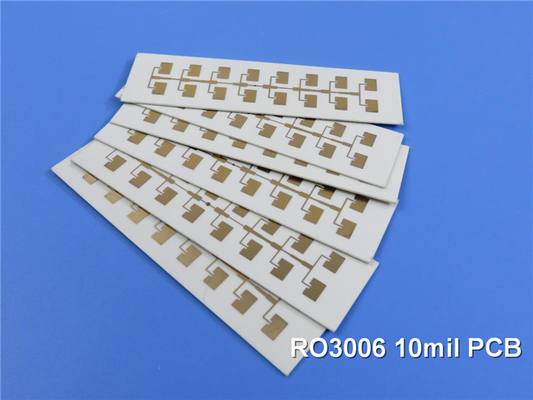

Ce circuit imprimé rigide à deux couches est constitué d'un substrat Rogers RO3006 de 0,254 mm (10 mil) avec des couches de cuivre de 35 μm.Le PCB a une trace minimale/espace de 4/4 mil, une taille minimale de trou de 0,3 mm et une finition de surface en or par immersion.

Il répond aux normes IPC-Classe-2, le PCB RO3006 est bien adapté pour une variété d'applications à haute fréquence, y compris le radar automobile, les antennes satellites de positionnement global,systèmes de télécommunications cellulaires, des antennes de patch pour les communications sans fil, des satellites de diffusion directe, des liaisons de données sur les systèmes de câble, des lecteurs de compteurs à distance et des backplanes de puissance.

Débloquer le potentiel de RO3006 Un matériau polyvalent de PCB pour les applications à haute fréquence

En tant que directeur des ventes, je suis ravi de vous présenter RO3006, un matériau révolutionnaire de circuit imprimé (PCB) qui est prêt à transformer le paysage de l'électronique haute fréquence.Avec ses caractéristiques de performance exceptionnelles et sa polyvalence inégalée, RO3006 est la solution idéale pour les ingénieurs et les fabricants qui cherchent à repousser les limites de ce qui est possible dans le domaine de la technologie de pointe.

Propriétés diélectriques inégalées du RO3006
Au cœur des performances exceptionnelles de RO3006 se trouvent ses propriétés diélectriques exceptionnelles.assurer une transmission constante et fiable du signal sur une large gamme de fréquencesCe niveau de précision et de cohérence est crucial dans les applications à haute fréquence, où même la moindre variation peut avoir un impact significatif sur les performances du circuit.

Minimiser les pertes de signal grâce au faible facteur de dissipation du RO3006
En complément de ses caractéristiques diélectriques impressionnantes, RO3006 brille également par son faible facteur de dissipation (Df) de seulement 0,002 à 10 GHz.permettant un transfert de puissance efficace et une meilleure intégrité du signal pour les applications numériques et RF à grande vitesseQue vous conceviez des antennes, des systèmes radar ou des liaisons de données à grande vitesse, RO3006 garantit que vos circuits fonctionnent avec

une efficacité et une fiabilité inégalées.

Assurer la stabilité thermique pour des performances fiables
Dans le monde de l'électronique haute fréquence, la stabilité thermique est primordiale.avec un coefficient thermique de constante diélectrique bas (-262 ppm/°C) qui assure une performance constante sur une large plage de températuresCette stabilité thermique fait du RO3006 un choix idéal pour les environnements exigeants, où les fluctuations de température peuvent causer des ravages sur les appareils électroniques sensibles.

Stabilité dimensionnelle: maintien de la précision dans les conceptions à haute fréquence
La précision est le nom du jeu dans la conception de circuits imprimés à haute fréquence, et RO3006 offre également sur ce front.avec des changements de dimension des axes X et Y de seulement 0.27 mm/m et 0,15 mm/m, respectivement, dans le conditionnement A, conformément à l'IPC-TM-650 2.2Ce niveau de précision dimensionnelle garantit que vos circuits haute fréquence conservent leurs caractéristiques de performance prévues,même face à des conditions de fabrication et d'environnement difficiles.

Compatibilité sans plomb: intégration sans heurts dans la fabrication moderne
Dans le monde éco-conscient d'aujourd'hui, les procédés de fabrication sans plomb sont devenus la norme de l'industrie.assurer une intégration transparente et éliminer le besoin de solutions de contournement coûteuses ou de solutions personnalisées.

Applications polyvalentes: amélioration de l'électronique haute fréquence


Les caractéristiques de performance exceptionnelles du RO3006 en font un matériau polyvalent qui trouve son chemin dans un large éventail d'applications à haute fréquence.Des antennes et circuits RF pour les systèmes de communication sans fil aux circuits numériques haute vitesse pour les centres de données et les infrastructures de télécommunications, RO3006 est le partenaire de confiance pour les ingénieurs et les fabricants qui cherchent à repousser les limites de ce qui est possible dans le domaine de la technologie de pointe.

En tant que directeur des ventes, je suis ravie de travailler avec nos clients pour libérer tout le potentiel de RO3006 et les aider à atteindre leurs objectifs de conception avec un succès inégalé.Si vous êtes prêt à porter votre électronique haute fréquence à de nouveaux sommetsRO3006 est la solution que vous attendiez.
