RO3210 30mil 2 couches d'immersion en argent Rogers circuits de PCB

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99/PCS
Emballage Standard:	Sacs à vide + cartons
Période De Livraison:	8 à 9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Matériel:

Le noyau Rogers RO3210

Taille des PCB:

120 mm x 80 mm = 1 PCS, +/- 0,15 mm

Poids en cuivre:

couches extérieures de 1 oz (1,4 ml)

Finition de surface:

Argent immergé

Nombre de couches:

2-layer

Épaisseur de PCB:

0,8 millimètres

Mettre en évidence:

RO3210 pcb rogers

30mil rogers pcb

2 couches de PCB Rogers

Description du produit

Le PCB à haute fréquence Rogers RO3210 est conçu pour des performances électriques et une stabilité mécanique supérieures, ce qui en fait la solution idéale pour des applications complexes à haute fréquence.Utilisation de stratifiés remplis de céramique renforcés de fibres de verre tissées, ce PCB combine les avantages de la rigidité et de la douceur de surface, assurant une fiabilité dans des environnements exigeants.

Principales caractéristiques
Constante diélectrique (Dk): 10,2 ± 0.5
Facteur de dissipation: 0,0027 à 10 GHz
Coefficient d'expansion thermique: adapté au cuivre (x: 13 ppm/°C, y: 13 ppm/°C, z: 34 ppm/°C)
Température de décomposition (Td): 500 °C (TGA)
Conductivité thermique: 0,81 W/mk
Indice de flammabilité: V0 selon la norme UL 94

Les avantages
Rigidité accrue: le renforcement en verre tissé facilite la manipulation et l'assemblage.

Performance uniforme: fournit des propriétés électriques et mécaniques cohérentes sur des conceptions complexes.

Faible expansion en plan: le coefficient d'expansion correspondant assure la compatibilité avec les panneaux polycouches époxy et les ensembles fiables montés en surface.

Excellente stabilité dimensionnelle: garantit des rendements de production élevés et minimise les défauts.

Légèreté de surface: permet des tolérances de gravure de lignes plus fines pour des dessins complexes.


Les biens immobiliers	Rubrique 3210	Direction	Unités	Condition	Méthode d'essai
Constante diélectrique,ε procédé	10.2 ± 0.5	Z		10 GHz 23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée
Constante diélectrique	10.8	Z		8 à 40 GHz	Méthode de longueur de phase différentielle
Facteur de dissipation,tanδ	0.0027	Z		10 GHz 23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Coefficient thermique de ε	- 459	Z	en ppm/°C	10 GHz 0°Cà 100°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Stabilité dimensionnelle	0.8	X, Y	mm/m	- Je ne sais pas.	Pour l'utilisation dans les machines à coudre
Résistance au volume	103		MΩ.cm	- Je ne sais pas.	IPC 2.5.17.1
Résistance de surface	103		MΩ	- Je ne sais pas.	IPC 2.5.17.1
Module de traction	579 517	M.D Le CMD	KPSI	23°C	Pour l'aéronef
Absorption de l'eau	> >0.1	-	%	D24/23	IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1
Température spécifique	0.79		j/g/k		Calculé
Conductivité thermique	0.81		R/M/K	80°C	Pour l'utilisation dans les machines de traitement de l'air
Coefficient de dilatation thermique (-55 à 288°C)	13 34	X, Y Z	en ppm/°C	23°C/50% de RH	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1
Td	500		°C	TGA	Pour l'utilisation dans les machines de traitement de l'air
Densité	3		gm/cm3
Résistance à la peau de cuivre	11		- Je ne sais pas.	1 oz, EDC après la soudure flottante	IPC-TM 2.4.8
Intégrabilité	V-0				Les produits
Compatible avec les procédés sans plomb	- Oui, oui.

Ce PCB est constitué d'une pile rigide à deux couches, avec une couche de cuivre d'épaisseur de 35 μm des deux côtés et un noyau Rogers RO3210 de 0,762 mm (30 mil).d'une épaisseur de panneau fini de 0.8 mm. La trace minimale et l'espace sont fixés à 5/5 mils, avec une taille minimale de trou de 0,3 mm. Le poids du cuivre fini est de 1 oz (1,4 mils) sur les couches extérieures, et l'épaisseur du revêtement est de 20 μm.Ce PCB est fini avec de l'argent d'immersion, offrant une excellente soudabilité.

Les illustrations de ce PCB sont fournies au format Gerber RS-274-X, ce qui assure la compatibilité avec les normes de l'industrie.Chaque PCB est conforme aux normes de qualité IPC-Classe 2 et est soumis à des tests électriques à 100% avant expédition, garantissant fiabilité et performances.

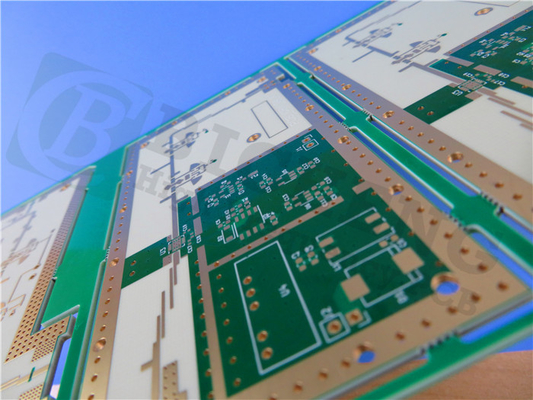

RO3210 30mil 2 couches d'immersion en argent Rogers circuits de PCB 0

Applications
Le PCB Rogers RO3210 est polyvalent et adapté à un large éventail d'applications, notamment:

Systèmes d'évitement des collisions automobiles
Antennes satellites de positionnement global
Systèmes de télécommunications sans fil
autres appareils pour la télécommunication
Satellites de diffusion directe
Lien de données sur les systèmes par câble
Lecteurs de compteurs à distance
Moteurs à rétro-alimentation
LMDS et haut débit sans fil
Infrastructure de la station de base

RO3210 30mil 2 couches d'immersion en argent Rogers circuits de PCB 1
