Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | RO3003 | Épaisseur de PCB: | 1.78mm |
|---|---|---|---|
| Taille des PCB: | 115 mm x 115 mm = 1 PCS | Nombre de couches: | à 3 couches |
| Poids en cuivre: | 1 oz | Finition de surface: | de cuivre nu |
| Mettre en évidence: | PCB en cuivre nu,1.78 mm PCB,PCB à trois couches |
||

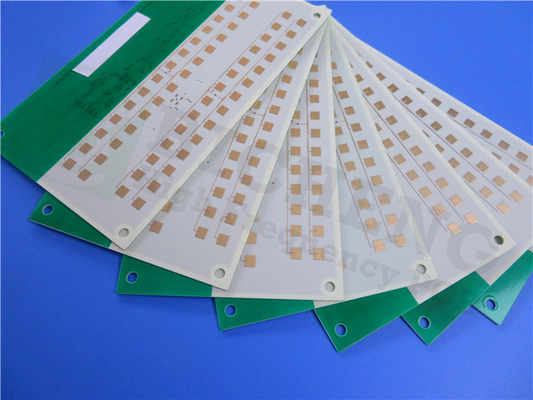

Nous sommes ravis d'annoncer notre nouvelle carte de circuit imprimé à 3 couches (PCB) avec des stratifiés à haute fréquence Rogers RO3003.RO3003 est un composite PTFE rempli de céramique connu pour sa stabilité exceptionnelle en constante diélectrique (Dk) à des températures et fréquences variéesCela le rend particulièrement adapté aux applications avancées telles que le radar automobile, l'ADAS et l'infrastructure sans fil 5G.
Principales caractéristiques
Rogers RO3003 offre une constante diélectrique de 3 ± 0,04 à 10 GHz et un faible facteur de dissipation de 0.001Avec une conductivité thermique de 0,5 W/mK et une absorption d'humidité de seulement 0,04%,ce matériau assure une gestion efficace de la chaleur et une durabilitéLe coefficient de dilatation thermique (CTE) est bien adapté au cuivre, avec des valeurs de 17 ppm/°C (axe X) et 16 ppm/°C (axe Y), assurant une excellente stabilité dimensionnelle.
| RO3003 Valeur typique | |||||
| Les biens immobiliers | RO3003 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.0 ± 0.04 | Z | 10 GHz/23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.001 | Z | 10 GHz/23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | - 3 | Z | en ppm/°C | 10 GHz -50°Cà 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle | 0.06 0.07 |
X Y |
mm/m | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Résistance au volume | 107 | MΩ.cm | - Je ne sais pas. | IPC 2.5.17.1 | |
| Résistance de surface | 107 | MΩ | - Je ne sais pas. | IPC 2.5.17.1 | |
| Module de traction | 930 823 |
X Y |
MPa | 23°C | Pour l'aéronef |
| Absorption de l'humidité | 0.04 | % | D48/50 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 | |
| Température spécifique | 0.9 | j/g/k | Calculé | ||
| Conductivité thermique | 0.5 | R/M/K | 50°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique (-55 à 288°C) |
17 16 25 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td | 500 | °CTGA | Pour l'utilisation dans les machines à coudre | ||
| Densité | 2.1 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 12.7 | Je vous en prie. | 1 oz, EDC après la soudure flottante | IPC-TM 2.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Spécifications du PCB
Ce PCB est doté d'un empilement soigneusement conçu:
- Couche de cuivre 1: 35 μm
- Rogers RO3003 Substrate: 30 mil (0,762 mm)
- Couche de cuivre 2: 35 μm
- RO4450F Bondply: 4 mil (0,102 mm)
- Rogers RO3003 Substrate: 30 mil (0,762 mm)
- Couche de cuivre 3: 35 μm
Les dimensions globales de ce PCB sont de 115 mm x 115 mm. Il supporte une trace/espace minimale de 5/7 mils et une taille de trou minimale de 0,35 mm, sans vias aveugles.et il a un poids de cuivre fini de 1 oz (1.4 mil) sur les couches extérieures.
Ce circuit imprimé est doté d'une surface en cuivre nu, sans écran de soie ni masque de soudure des deux côtés.
Applications
Ce PCB est adapté à un large éventail d'applications, notamment:
- Applications de radars dans le secteur automobile
- Antennes de positionnement par satellite
- Systèmes de télécommunications cellulaires (amplificateurs de puissance et antennes)
- Antennes pour les communications sans fil
- Satellites de diffusion directe
- Lien de données sur les systèmes de câbles
- Lecteurs de compteurs à distance
- Des arrière-planes électriques
Assurance qualité et disponibilité
Fabriqué selon les normes IPC-Classe 2, ce PCB est disponible pour l'expédition mondiale.
Avec Rogers RO3003, vous pouvez obtenir des performances fiables dans les applications haute fréquence, ce qui en fait un excellent choix pour les conceptions de circuits RF avancés.
