Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | RO3006 | Épaisseur de PCB: | 25 millions |
|---|---|---|---|
| Taille des PCB: | 51.31 mm x 111,92 mm | Nombre de couches: | 2-layer |
| Poids en cuivre: | 1 oz | Finition de surface: | Or par immersion |
| Filtres à soie: | Blanc | ||
| Mettre en évidence: | Carte PCB d'or d'immersion,PCB de 25 mml,Pour les produits à base de vinyle |
||

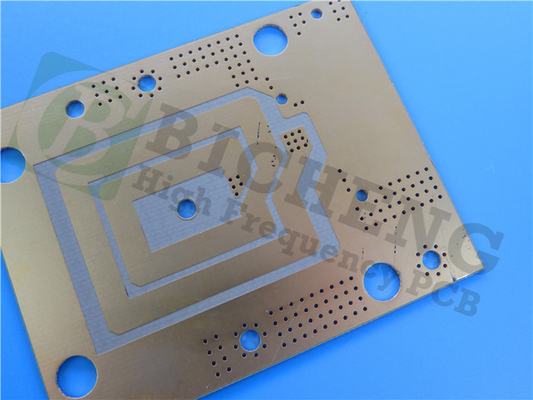

Rogers RO3006 PCB 25mmil 2 couches immersion cartes de circuit en or
Nous vous présentons notre PCB Rogers RO3006 haute performance, conçu avec des matériaux composites PTFE remplis de céramique avancée qui assurent une stabilité électrique et mécanique exceptionnelle.avec des propriétés diélectriques constantes, ce PCB est conçu pour exceller dans des applications exigeantes dans diverses industries.
Principales caractéristiques
- Matériau: composites PTFE remplis de céramique Rogers RO3006
- Constante diélectrique: 6,15 ± 0,15 à 10 GHz, 23°C
- Facteur de dissipation: 0,002 à 10 GHz, 23°C
- Propriétés thermiques: Td > 500°C, conductivité thermique de 0,79 W/mK
- Absorption de l'humidité: 0,02%
- Coefficient d'expansion thermique: les axes X/Y: 17 ppm/°C, les axes Z: 24 ppm/°C (-55 à 288 °C)
| Les biens immobiliers | Rubriques concernant les produits | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 6.15 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 6.5 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.002 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | - 262 | Z | en ppm/°C | 10 GHz -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle | 0.27 0.15 |
X Y |
mm/m | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Résistance au volume | 105 | MΩ.cm | - Je ne sais pas. | IPC 2.5.17.1 | |
| Résistance de surface | 105 | MΩ | - Je ne sais pas. | IPC 2.5.17.1 | |
| Module de traction | 1498 1293 |
X Y |
MPa | 23°C | Pour l'aéronef |
| Absorption de l'humidité | 0.02 | % | D48/50 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 | |
| Température spécifique | 0.86 | j/g/k | Calculé | ||
| Conductivité thermique | 0.79 | R/M/K | 50°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique (-55 à 288°C) |
17 17 24 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td | 500 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Densité | 2.6 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 7.1 | Je vous en prie. | 1 oz, EDC après la soudure flottante | IPC-TM 2.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. |
Les avantages
- Propriétés mécaniques uniformes: idéal pour les cartes à plusieurs couches, en particulier lorsqu'une gamme de constantes diélectriques est requise.
- Faible coefficient d'expansion en plan: correspond à l'expansion du cuivre, assurant des ensembles fiables montés en surface, ce qui le rend parfait pour les applications sensibles à la température.
- Fabrication rentable: notre processus de fabrication en série permet de fixer des prix économiques pour le stratifié sans compromettre la qualité.
Spécifications du PCB
- Construction:
- Couche de cuivre 1: 35 μm
- Rogers RO3006 Substrate: 25 mil (0,635 mm)
- Couche de cuivre 2: 35 μm
Le PCB Rogers RO3006 mesure 51,31 mm x 111,92 mm et se compose de deux pièces, ce qui le rend polyvalent pour diverses applications. Les spécifications de fabrication comprennent une trace minimale/espace de 5/4 millimètres et une taille minimale de trou de 0,4 mm. L'épaisseur du panneau fini est de 0,76 mm, avec un poids de cuivre fini de 1 oz (1.4 ml) sur les couches extérieuresL'épaisseur du revêtement est de 20 μm et la finition de la surface est en or par immersion pour une durabilité accrue.
Le masque de soudure supérieur est vert, ce qui améliore la visibilité des traces.chaque PCB est soumis à un test électrique à 100% avant expédition.
| Matériau du PCB: | Composites PTFE remplis de céramique |
| Nom: | Rubriques concernant les produits |
| Constante diélectrique: | 6.15 |
| Facteur de dissipation | 0.002 10 GHz |
| Nombre de couches: | PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du stratifié: | 5 mm (0,127 mm), 10 mm (0,254 mm), 20 mm (0,508 mm), 30 mm (0,762 mm), 60 mm (1,524 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, l'or pur plaqué, etc. |
Les œuvres d'art et les normes
- Artwork fourni par: Gerber RS-274-X
- Norme acceptée: IPC-Classe 2
- Disponibilité: dans le monde entier
Applications typiques
Notre PCB RO3006 est idéal pour:
- Applications radar dans le secteur automobile
- antennes satellites de positionnement global
- Systèmes de télécommunications cellulaires (amplificateurs de puissance et antennes)
- Antennes à patch pour les communications sans fil
- Satellites de diffusion directe
- Lien de données sur les câbles
- Les lecteurs de compteurs à distance
- Les arrière-planes électriques
Améliorez vos projets avec la fiabilité et les performances du PCB RO3006 de Rogers conçu pour l'excellence dans les applications les plus exigeantes.
