Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | NT1département d'État | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | 90.63 mm x 170,35 mm = 1 PCS, +/- 0,15 mm | Épaisseur de PCB: | 20 millions |
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | OSP |
| Mettre en évidence: | Les circuits imprimés à double face OSP,20 mil PCB à double face,NT1dépôt de pension |
||

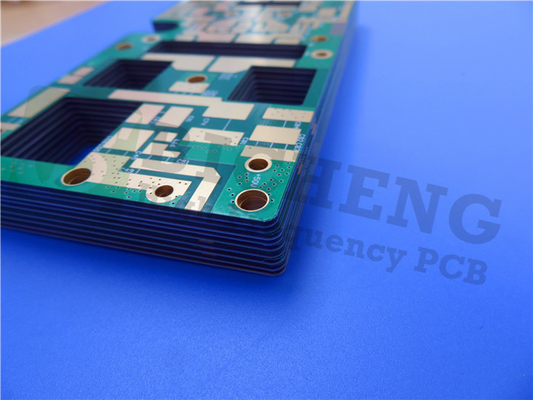

Présentation du PCB RT/duroid 5880LZ, une solution de pointe conçue pour des applications de haute performance nécessitant une précision et une fiabilité.ce PCB est conçu avec des composites PTFE remplis idéal pour les applications de circuits à bande et à micro bandeGrâce à sa composition de remplissage unique, ce stratifié offre un matériau léger et de faible densité parfait pour les environnements sensibles au poids.
Principales caractéristiques
- Constante diélectrique (DK): 2,0 ± 0,04 à 10 GHz et 23°C
- Facteur de dissipation: varie de 0,0021 à 0,0027 à 10 GHz et 23°C
- Faible coefficient d'expansion thermique de l'axe Z: 40 ppm/°C
- Propriétés de dégazage: TML 0,01%, CVCM 0,01%, WVR 0,01%
- Densité: légère à 1,4 g/cm3
- Classification de l'inflammabilité: UL 94V-0
- Compatibilité des procédés sans plomb: assure la conformité avec les normes de fabrication modernes
Les avantages
- Conception légère: réduit le poids global du système sans compromettre les performances.
- Propriétés électriques uniformes: maintient des performances constantes sur une large plage de fréquences.
- Résistance chimique: résistant aux solvants et aux réactifs utilisés dans les procédés de gravure et de placage.
| NT1 valeur moyenne | ||||||
| Les biens immobiliers | NT1département d'État | Direction | Unités | Condition | Méthode d'essai | |
| Constante diélectrique,ε procédé | 2.20 2.20 ± 0,02 spécifications. |
Z | N/A | C24/23/50: les prêts à la consommation C24/23/50: les prêts à la consommation |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Constante diélectrique | 2.2 | Z | N/A | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50: les prêts à la consommation C24/23/50: les prêts à la consommation |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Coefficient thermique de ε | - 125 ans | Z | en ppm/°C | -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Résistance au volume | 2 x 107 | Z | Pour les produits chimiques | C/96/35/90, le Conseil | Pour l'utilisation dans les machines à coudre | |
| Résistance de surface | 3 x 107 | Z | Je vous en prie. | C/96/35/90, le Conseil | Pour l'utilisation dans les machines à coudre | |
| Température spécifique | 0.96 ((0.23) | N/A | j/g/k (cal/g/c) |
N/A | Calculé | |
| Module de traction | Essai à 23°C | Essai à 100°C | N/A | MPa (kpsi) | Une | Pour l'aéronef |
| 1070 ((156) | 450 ((65) | X | ||||
| 860 (((125) | 380 ((55) | Y | ||||
| Le stress suprême | 29(4.2) | 20(2.9) | X | |||
| 27(3.9) | 18 ((2.6) | Y | ||||
| La dernière souche | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Module de compression | 710(103) | 500 ((73) | X | MPa (kpsi) | Une | Pour les produits de la catégorie A: |
| 710(103) | 500 ((73) | Y | ||||
| 940 ((136) | 670(97) | Z | ||||
| Le stress suprême | 27(3.9) | 22(3.2) | X | |||
| 29 (article 5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43 (6.3) | Z | ||||
| La dernière souche | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| Absorption de l'humidité | 0.02 | N/A | % | 0.62 " (de 1,6 mm) D48 / 50 | Pour l'utilisation dans les machines de traitement de l'air | |
| Conductivité thermique | 0.2 | Z | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique | 31 48 237 |
X Y Z |
en ppm/°C | 0 à 100°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 | |
| Td | 500 | N/A | °C TGA | N/A | Pour l'utilisation dans les machines à coudre | |
| Densité | 2.2 | N/A | gm/cm3 | N/A | Pour l'utilisation dans les machines de traitement de l'air | |
| Peau de cuivre | 31.2 ((5.5) Les pièces détachées | N/A | Nombre d'étoiles | 1 oz ((35 mm) de feuille EDC après flottation de soudure |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | N/A | N/A | N/A | Les produits | |
| Compatible avec les procédés sans plomb | - Oui, oui. | N/A | N/A | N/A | N/A | |
| Matériau du PCB: | Composites PTFE uniques |
| Nom: | NT1département d'État |
| Constante diélectrique: | 2 |
| Facteur de dissipation | 0.0021 à 10 GHz |
| Nombre de couches: | PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm) |
| Épaisseur du stratifié: | 10 mil (0,254 mm), 20 mil (0,508 mm), 50 mil (1,270 mm), 100 mil (2,540 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, l'or pur plaqué, etc. |
La construction de ce PCB est méticuleusement conçue. Il comprend un empilement rigide à 2 couches, avec 35 μm de cuivre sur les deux couches et un noyau de RT/duroïde 5880LZ de 0,508 mm (20 mil).d'un diamètre inférieur ou égal à 90 mm.63 mm x 170,35 mm (± 0,15 mm) et une épaisseur finale de 0,6 mm, ce PCB répond à des exigences minimales en matière de traces et d'espace de 4/5 mils et à une taille minimale de trou de 0,2 mm.Le PCB est compatible avec les procédés sans plomb et respecte les normes d'inflammabilité UL 94V-0., assurant à la fois la sécurité et la conformité environnementale.
Le circuit imprimé RT/duroïde 5880LZ est fourni avec des illustrations au format Gerber RS-274-X, assurant ainsi la compatibilité avec les logiciels de conception standard de l'industrie pour une intégration transparente dans vos projets.Il est conforme à la norme de qualité IPC-Classe 2, garantissant une performance fiable adaptée à une large gamme d'applications.en la rendant accessible à un marché mondial d'ingénieurs à la recherche de solutions de PCB haute performance.
Ce PCB est polyvalent et adapté à une variété d'applications avancées, y compris les systèmes d'antenne aérienne, les réseaux d'alimentation légers, les systèmes radar, les systèmes de guidage,avec une puissance de sortie supérieure à 50 WAvec ses caractéristiques impressionnantes et ses performances robustes, le PCB RT/duroïde 5880LZ se distingue comme un atout précieux pour les technologies modernes de communication et de défense,répondre aux exigences élevées des conceptions électroniques contemporaines.
