| Matériel: | RT/duroid 6035HTC | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | 49.23 mm x 55,55 mm = 1 PCS, +/- 0,15 mm | Épaisseur de PCB: | 30 millilitres |
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Or par immersion |
| Mettre en évidence: | Circuit en or à immersion de 30 ml,NT1 traitement de l'eau NT1 traitement de l'eau,Circuit en or à immersion de 30 millimètres |
||
Le PCB RT/duroïde 6035HTC est fabriqué à partir de circuits à haute fréquence conçus spécifiquement pour les applications RF et micro-ondes de haute puissance.ce PCB est un choix exceptionnel pour les environnements exigeants où la gestion thermique et les performances sont essentiellesAvec une conductivité thermique presque 2,4 fois supérieure à celle des produits RT/duroid 6000 standard, il assure une dissipation de chaleur efficace, ce qui le rend idéal pour les applications à haute puissance.
Les principales caractéristiques du PCB RT/duroïde 6035HTC comprennent une constante diélectrique (DK) de 3,5 ± 0,05 à 10 GHz et 23 °C, ainsi qu'un facteur de dissipation impressionnant de 0.0013 à la même fréquence et même températureLe matériau présente un coefficient thermique de constante diélectrique de -66 ppm/°C et un taux d'absorption de l'humidité de seulement 0,06%.ce PCB offre une excellente performance thermique, ce qui contribue à réduire les températures de fonctionnement et à accroître la fiabilité dans les scénarios à haute puissance.
| NT1dérogation | |||||
| Les biens immobiliers | NT1dénaturation | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.50 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.6 | Z | 8 GHz à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation | 0.0013 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | - 66 ans | Z | en ppm/°C | -50 °C à 150 °C | mod IPC-TM-650, 2.5.5.5 |
| Résistance au volume | 108 | MΩ.cm | Une | Le code IPC-TM-650, 2.5.17.1 | |
| Résistance de surface | 108 | MΩ | Une | Le code IPC-TM-650, 2.5.17.1 | |
| Stabilité dimensionnelle | - 0,11 à zéro.08 | CMD MD | mm/m (mils/pouces) | 0.030" 1 oz de feuille EDC Épaisseur après gravure "+E4/105 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Module de traction | 329 244 | MD CMD | KPSI | 40 heures @23°C/50RH | Pour l'aéronef |
| Absorption de l'eau | 0.06 | % | D24/23 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 ASTM D570 | |
| Coefficient de dilatation thermique (-50 °C à 288 °C) | 19 19 39 | X et Z | en ppm/°C | 23°C / 50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Conductivité thermique | 1.44 | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 2.2 | gm/cm3 | 23°C | Pour les appareils à commande numérique | |
| Résistance à la peau de cuivre | 7.9 | - Je ne sais pas. | 20 secondes @ 288 °C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
| Matériau du PCB: | Composites PTFE remplis de céramique |
| Nom: | NT1département d'État |
| Constante diélectrique: | 3.50 ± 0.05 |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | 10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'OSP etc. |

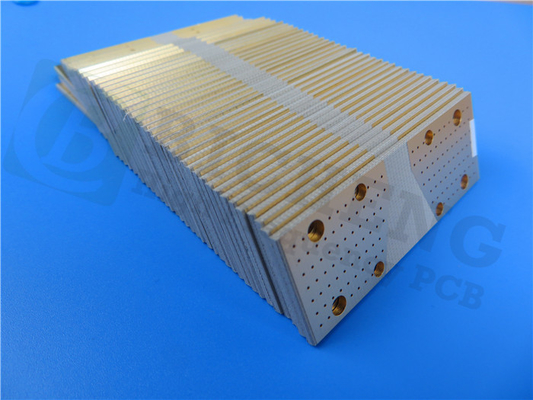

La construction de ce PCB est constituée d'un empilement rigide à deux couches, composé de 35 μm de cuivre sur les deux couches et d'un noyau de RT/duroïde 6035HTC de 0,762 mm (30 mil).55 mm (± 0.15 mm) sont complétées par une plaque finie d'une épaisseur de 0,83 mm et une trace minimale/espacement de 6/5 mil.ce PCB est conçu pour répondre à des spécifications de performance strictesLa finition de surface en or d'immersion assure une excellente soudabilité, tandis que le masque de soudage bleu améliore la visibilité pendant l'assemblage.
Ce circuit imprimé est compatible avec le format d'affichage Gerber RS-274-X et adhère à la norme de qualité IPC-Classe-2, ce qui garantit qu'il répond aux attentes de l'industrie.en le rendant accessible aux ingénieurs du monde entier.
Les applications typiques du PCB RT/duroïde 6035HTC comprennent des amplificateurs RF et micro-ondes de haute puissance, des coupleurs, des filtres, des combinateurs et des diviseurs de puissance.Avec ses capacités de gestion thermique avancées et ses excellentes performances à haute fréquence, ce PCB est un atout inestimable pour les conceptions électroniques modernes exigeant fiabilité et efficacité.
